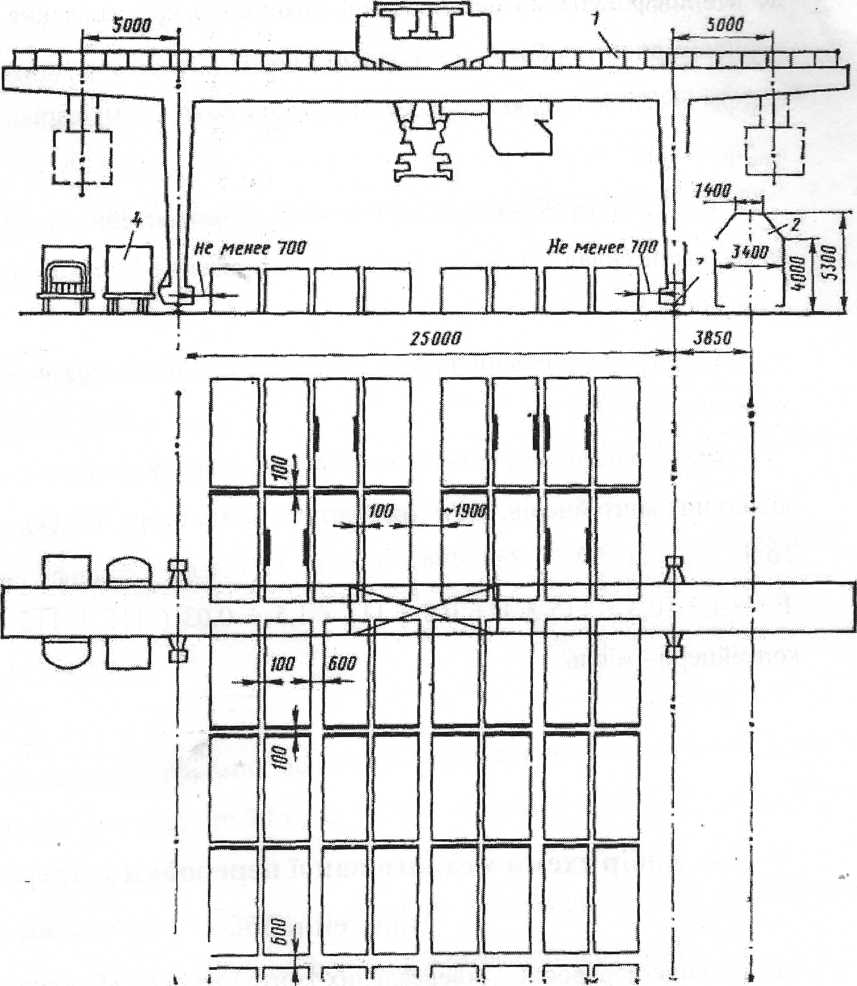

1.5. Розрахунок основних розмірів контейнерного майданчика.

Ширина контейнерного майданчика розраховується виходячи з прольоту крана КК - 20 М у якого проліт 25 м.

В = Lкр - 2 • gІкр,

Де

gІ_КР - габарит наближення контейнерів до осі підкранової колії,gІ_Кр =1,0 м.

Так як крани мають рівні прольоти тоді і ширина майданчика буде рівна

В = 25 - 2 • 1,0 = 23 м

Найдемо кількість контейнерів , що можуть бути розміщені по ширині майданчика п = В / 2,5

Тоді

n = 23 /2,5 = 9,2

приймаємо n = 9 контейнерів.

Контейнери встановлюються на майданчику секціями, довжина одної секції 35...40 м. між секціями передбачають поперечні розриви 1,0 м, через кожні 100 м виконують протипожежні розриви 4..4,5 м.

Найдемо кількість рядів контейнерів , які можуть розміститися в одній секції

п_р = (35..40) / 6,5 = 5,8...6,6

Приймаємо п_р = 6 рядів.

Де 6,5 - довжина контейнера з урахуванням зазору безпеки, 100 мм та 1000 мм між двома рядами.

Тоді дійсна довжина секції L_с =6,5 • 6 + 1,0 • 6/2 = 42 м

Найдемо скільки контейнерів розміщується в одній секції n_с = 9 • 6 = 54 контейнера.

Тепер можемо найти кількість секцій

Nc= Е / п_с ,

Підставивши значення отримаємо

N_с = 314/54 = 5,8

Довжина контейнерного майданчика

Lк ⁼ Nc • L_с

Тоді

Lк = 5,8 • 42 = 244 м

Повна довжина контейнерного майданчика

L_П = L_К + (L_к / 100 ) • 4 ,

Тоді

L_п = 244 + ( 244 / 100 ) • 4 = 254 м

Приймаємо 260 м

Корисна площа майданчика

Fк = В • L_п

Підставивши дані отримаємо

F_к= 23 -260 = 5980 м²

Повна площа майданчика

F_П = В_П • L_п

Для крана КК -20М В_п = 25 + 2 • 11 = 47 м

Підставивши дані отримаємо

Для крана КК -20М F_п = 47 • 260 = 12220 м²

Основні параметри контейнерного майданчика Заносимо до таблиці № 1

Таблиця№1

Параметри	Кран КК-20М
Загальна площа,м	12220
Загальна довжина,м	260
Довжина залізничної колії,м	260
Довжина підкранової колії,м	260
Електромережа, комплект	1

1.6.Визначення довжини вантажного фронту

Приймаємо, що контейнерний майданчик працює в дві зміни і для кожної зміни виконується дві подачі і дві постановки.

Довжина фронту подачі в даному випадку буде розраховуватись за формулою

і'п (її * 4 /

Де

4 - довжина платформи моделі 13-11455 для перевезення великовагових контейнерів масою бруто 20 т , 4 ⁼ 14,62 м стор 78(8)

2_п - число подач, приймаємо = 2,

а_м - збільшення вантажного фронту необхідного для маневрування локомотива, а_м — 15...25 м стор. 35 (1) , пригімаємо а_м = 20 м.

Тоді

Ь_п = (43 • 14,62 / 2 ) + 20 = 334 м

Довжина вантажного фронту знаходиться за формулою Ііф (п • + а_т

Де - число перестановок, приймаємо 2_пс — 2.

Тоді,

І_ф= (43- 14,62/2 *2) + 20 = 177,2м Приймаємо 180м.

Lф=180м< L_скл = 2200м

Умова виконана.

1.7 Розрахуємо довжину вантажного циклу.

Робочий цикл козлового крану розраховуємо по формулі

Тц = t₃ + tо+(4-Н/V_п+2.1_кр/ V_кр + 2 • 1_В/V_В) • ф,

Де

t₃ - час застроповки , при використанні спредера, tз 10 с,

при стропуванні стропувальниками, t₃ = 40 с,

1;_в - час відстроповці, при використанні спредера , t_в = 10 с,

при відстроповці стропувальниками, t_в = 30с,

Н - висота підйому контейнера, приймаємо, Н = 3,0 м,

1_кр - середня відстань переміщення крана , t_кр = 25 м,

1_В - середня відстань переміщення вантажного візка, t_В = 15 м,

Vп,V_кр,V_в - швидкість підйому вантажу, переміщення крана і вантажного візка з технічної характеристики кранів КК - 20М

ф - коефіцієнт об'єднання операцій, ф = 0,8 стор 88 (2)

Тоді

по 1 варіанті

Т_ц = 10 + 10 + ( 4 • 3 / 0,2 + 2 • 25 / 1,0 + 2 • 15 / 0,7 ) 0,8 = 142 с

по 2 варіанті

Т_ц = 40 + ЗО + ( 4 • 3 / 0,2 + 2 • 25 / 1,0 + 2 • 15 / 0,7 ) 0,8 = 192 с
