2.3 Диаграмма декомпозиции a2
С помощью диаграммы декомпозиции второго уровня покажем, из каких более мелких работ состоит работа «РАЗМЕЩЕНИЕ АВТОМОБИЛЕЙ НА ТОРГОВОЙ ПЛОЩАДКЕ ФИРМЫ «ПАРТНЕР» (Рис. 2.3).

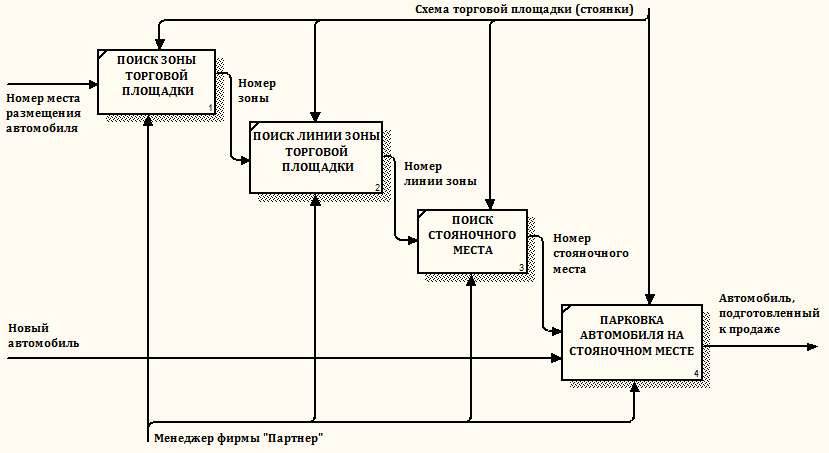

Рис. 2.3 Диаграмма декомпозиции A2
В данной работе были выделены следующие дочерние работы и стрелки:
Таблица 5 Работы диаграммы декомпозиции A2
Имя работы |
Описание |
Поиск зоны торговой площадки |
Поиск зоны торговой площадки (стоянки) фирмы «Партнер», которую обслуживает определенный менеджер |
Поиск линии зоны торговой площадки |
Поиск линии определенной зоны торговой площадки (стоянки) фирмы «Партнер» |
Поиск стояночного места |
Поиск стояночного места в определенной зоне торговой площадки (стоянки) фирмы «Партнер», на определенной линии |
Парковка автомобиля на стояночном месте |
Парковка автомобиля на определенном стояночном месте и подготовка к его продаже |
Таблица 6 Стрелки диаграммы декомпозиции A2
Имя стрелки |
Источник стрелки |
Тип источника стрелки |
Назначение стрелки |
Тип назначения стрелки |
Новый автомобиль |
{Border} (Граница) |
Input (Вход) |
Парковка автомобиля на стояночном месте |
Input (Вход) |
Номер места размещения автомобиля |
Приход автомобилей с завода |
Output (Выход) |
Поиск зоны торговой площадки |
Input (Вход) |
Номер зоны |
Поиск зоны торговой площадки |
Output (Выход) |
Поиск линии зоны торговой площадки |
Input (Вход) |
Номер линии зоны |
Поиск линии зоны торговой площадки |
Output (Выход) |
Поиск стояночного места |
Input (Вход) |
Номер стояночного места |
Поиск стояночного места |
Output (Выход) |
Парковка автомобиля на стояночном месте |
Input (Вход) |
Автомобиль, подготовленный к продаже |
Парковка автомобиля на стояночном месте |
Output (Выход) |
Реализация автомобилей клиентам фирмы «партнер» |
Input (Вход) |
Схема торговой площадки (стоянки) |
{Border} (Граница) |
Control (Управление) |
Поиск зоны торговой площадки |
Control (Управление) |
Поиск линии зоны торговой площадки |
||||
Поиск стояночного места |
||||
Парковка автомобиля на стояночном месте |
||||
Менеджер фирмы «Партнер» |
{Border} (Граница) |
Mechanism (Механизм) |
Поиск зоны торговой площадки |
Mechanism (Механизм) |
Поиск линии зоны торговой площадки |
||||
Поиск стояночного места |
||||
Парковка автомобиля на стояночном месте |
2.4 Диаграмма декомпозиции а3
С помощью диаграммы декомпозиции второго уровня покажем, из каких более мелких работ состоит работа «РЕАЛИЗАЦИЯ АВТОМОБИЛЕЙ КЛИЕНТАМ ФИРМЫ «ПАРТНЕР» (Рис. 2.4).

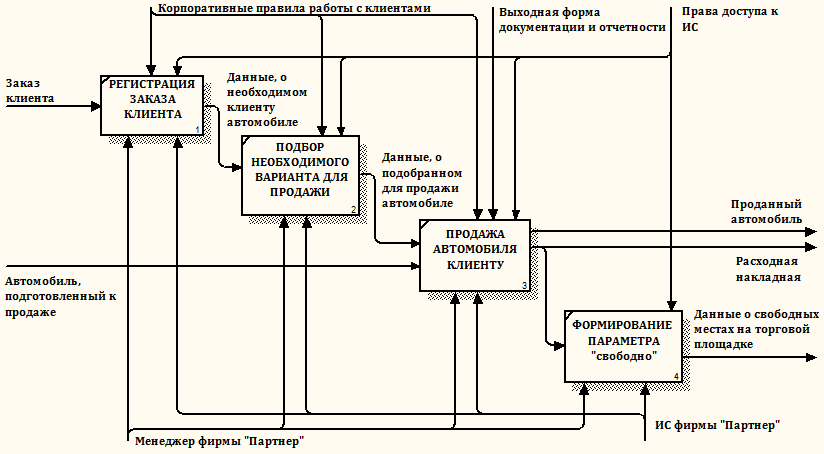

Рис. 2.4 Диаграмма декомпозиции A3
В данной работе были выделены следующие дочерние работы и стрелки:
Таблица 7 Работы диаграммы декомпозиции A3
Имя работы |
Описание |
Регистрация заказа клиента |
Ввод данных о клиенте желающем купить автомобиль, и о необходимом ему автомобиле |
Подбор необходимого варианта для продажи |
Поиск необходимого для продажи клиенту автомобиля |
Продажа автомобиля клиенту |
Продажа подобранного автомобиля клиенту и оформление сопровождающих документов |
ФОРМИРОВАНИЕ ПАРАМЕТРА «свободно» |
Установка параметра «свободно» у соответствующего стояночного места проданного автомобиля |
Таблица 8 Стрелки диаграммы декомпозиции A3
Имя стрелки |
Источник стрелки |
Тип источника стрелки |
Назначение стрелки |
Тип назначения стрелки |
Заказ клиента |
{Border} (Граница) |
Input (Вход) |
Регистрация заказа клиента |
Input (Вход) |
Данные, о необходимом клиенту автомобиле |
Регистрация заказа клиента |
Output (Выход) |
Подбор необходимого варианта для продажи |
Input (Вход) |
Данные, о подобранном для продажи автомобиле |
Подбор необходимого варианта для продажи |
Output (Выход) |
Продажа автомобиля клиенту |
Input (Вход) |
Автомобиль, подготовленный к продаже |
Размещение автомобилей на торговой площадке фирмы «партнер» |
Output (Выход) |
Продажа автомобиля клиенту |
Input (Вход) |
Проданный автомобиль |
Продажа автомобиля клиенту |
Output (Выход) |
{Border} (граница) |
Output (Выход) |
Расходная накладная |
Продажа автомобиля клиенту |
Output (Выход) |
{Border} (граница) |
Output (Выход) |
Формирование параметра «свободно» |
Input (Вход) |
|||
Данные о свободных местах на торговой площадке |
Формирование параметра «свободно» |
Output (Выход) |
Приход автомобилей с завода |
Input (Вход) |
Выходная форма документации и отчетности |
{Border} (Граница) |
Control (Управление) |
Продажа автомобиля клиенту |
Control (Управление) |
Корпоративные правила работы с клиентами |
{Border} (Граница) |
Control (Управление) |
Регистрация заказа клиента |
Control (Управление) |
Подбор необходимого варианта для продажи |
||||
Продажа автомобиля клиенту |
||||
Права доступа к ИС |
{Border} (Граница) |
Control (Управление) |
Регистрация заказа клиента |
Control (Управление) |
Подбор необходимого варианта для продажи |
||||
Продажа автомобиля клиенту |
||||
Формирование параметра «свободно» |
||||
Менеджер фирмы «Партнер» |
{Border} (Граница) |
Mechanism (Механизм) |
Регистрация заказа клиента |
Mechanism (Механизм) |
Подбор необходимого варианта для продажи |
||||
Продажа автомобиля клиенту |
||||
Формирование параметра «свободно» |
