Введение Цель работы и описание предметной области

Создайте IDEF0-модель бизнес-процессов предприятия, включающую:

1. Контекстную диаграмму;

2. Диаграммы декомпозиции;

3. Диаграмму дерева узлов;

4. Диаграмму FEO.

Для моделирования бизнес-процессов используется пакет BPwin

Фирма «Партнер» является дилером автозавода и занимается продажей автомобилей. У фирмы существует торговая площадка (стоянка), на которой стоят автомобили, подготовленные к продаже. Стоянка разбита на зоны. Зона разбита на линии, на каждой линии существует пронумерованное стояночное место. Каждую зону обслуживает свой менеджер.

Каждое место на стоянке может быть либо занято автомобилем, либо свободно.

Каждый автомобиль обладает определенными характеристиками (марка, модель, объем двигателя, мощность, вид трансмиссии, цвет и пр.). При поступлении автомобиля в фирму на продажу, оператор вводит данные об автомобиле и назначает ему место на стоянке.

После продажи автомобиля и вывоза его со стоянки менеджер ставит параметр «свободно» у соответствующего стояночного места.

1. Контекстная диаграмма

Построение модели какой-либо системы в методологии IDEF0 начинается с определения контекста моделирования, который включает в себя:

• субъект моделирования;

• цель моделирования;

• точку зрения на модель.

Анализируя заданную предметную область можно выделить:

• субъект моделирования: деятельность фирмы «Партнер» (бизнес-процессы, происходящие внутри предприятия);

• цель моделирования: воспроизвести бизнес-процессы, происходящие на предприятии (модель AS-IS);

• точка зрения на модель: с позиции руководителя фирмы «Партнер», как лица, знающего структуру предприятия в целом.

После определения контекста моделирования можно приступать к построению контекстной диаграммы (называемой еще "черным ящиком"). Данный тип диаграммы позволяет показать, что подается на вход работы (потребляемая или изменяемая работой информация или материал) и что является результатом работы (информация или материал, которые производятся работой), а также управление (процедуры, правила, стратегии или стандарты, которыми руководствуется работа) и механизмы (ресурсы, которые выполняют работу), без детализации ее составляющих.

Средствами BPwin была составлена модель A – 0 деятельности фирмы «Партнер» по продаже автомобилей, которая представлена на Рис. 2.1. Данная диаграмма содержит только одну работу, которая будет представлять всю деятельность фирмы «Партнер» по продаже автомобилей.

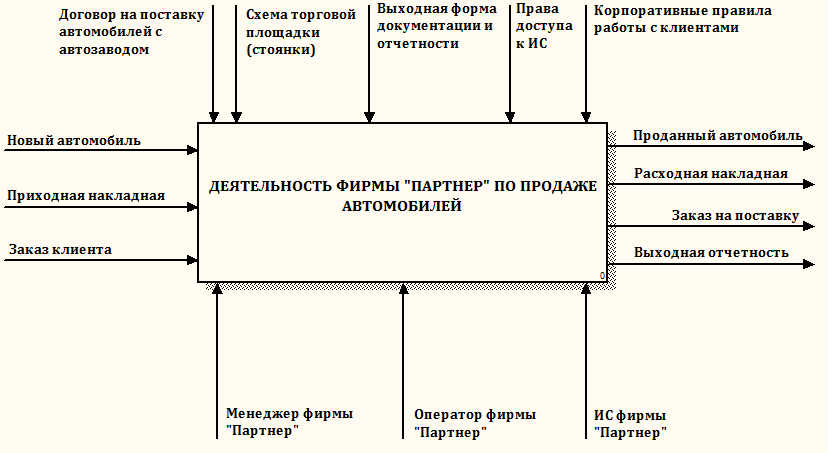

Рис. 1.1 Контекстная диаграмма

Для рассматриваемого предприятия входными стрелками будут:

• Заказ клиента – автомобиль, который клиент желает приобрести.

• Новый автомобиль – автомобиль, поступивший на предприятие с автозавода для продажи.

• Приходная накладная – документ, сопровождающий поступление автомобиля на предприятие с автозавода.

Выходные стрелки:

• Проданный автомобиль – автомобиль, проданный клиенту фирмы.

• Расходная накладная – документ, сопровождающий продажу автомобиля клиенту.

• Заказ на поставку – заказ на поставку автомобилей для автозавода-изготовителя.

• Выходная отчетность – отчеты, формируемые для анализа деятельности фирмы.

Стрелки управления:

• Договор на поставку автомобилей с автозаводом – документ, подтверждающий график поставок автомобилей с автозавода на фирму «Партнер».

• Схема торговой площадки (стоянки) – схема стоянки, разделенная на зоны, линии и стояночные места.

• Выходная форма документации и отчетности – утвержденная форма сопроводительной документации и отчетности.

• Права доступа к ИС – разграничения прав доступа к информационной системе учета автомобилей на стоянке фирмы.

• Корпоративные правила работы с клиентами – утвержденные правила работы с клиентами фирмы «Партнер».

Стрелки механизмов:

• Менеджер фирмы «Партнер» – персонал фирмы, выполняющий реализацию автомобилей клиентам фирмы.

• Оператор фирмы «Партнер» – персонал фирмы, выполняющий прием и учет автомобилей на стоянке фирмы.

• ИС фирмы «Партнер» – информационная система для учета автомобилей на стоянке фирмы.
