2. Грунты и их технологические свойств

В строительном производстве грунтами называют породы, зале­гающие в верхних слоях земной коры.

Свойства и качество грунта влияют на устойчивость земляных сооружений, трудоемкость разработки и стоимость работ. Для вы­бора наиболее эффективного способа производства работ необходимо учитывать следующие основные характеристики грунтов: плот­ность, влажность, сцепление, разрыхляемость и угол естественного откоса.

Плотностью называется масса 1 м грунта в естественном состоянии (в плотном теле). Плотность песчаных и глинистых грунтов 1,6 ... 2,1 т/м³, а скальных не разрыхлемых грунтов до 3,3 т/м³.

Влажность характеризуется степенью насыщения грунта водой, которую определяют отношением массы воды в грунте к массе твердых частиц грунта и выражают в процентах. При влажности более 30% грунты считаются мокрыми, а при влажности до 5% сухими.

Сцепление определяется начальным сопротивлением грунта сдвигу. Так, сцепление для песчаных грунтов равно 3...50 кПа, для глинистых - 5...200 кПа.

От плотности и сцепления между частицами грунта в основном зависиь производительность землеройных машин.

Классификация грунтов по трудности их разработки в зависимости от конструктив­ных особенностей используемых землеройных машин и свойств грунта приводятся в ЕНиР (Сб. 2, вып. 1, разд. 1 техническая часть, табл, 1 и 2).

3. Подготовительные и вспомогательные процессы

К подготовительным и вспомогательным процессам, связан­ным с разработкой выемок и возведением насыпей, относятся разбивка земляных сооружений, водоотлив и понижение уровня грун­товых вод, временное крепление стенок выемок, искусственное за­крепление грунтов, разрыхление плотных грунтов.

4. Разбивка земляных сооружений

Разбивка сооружений состоит в установлении и закрепление их положения на местности. Приемы разработки и способы закрепле­ния на местности очертаний сооружений разнообразны и зависят от вида земляного сооружения, способа производства работ и др.

Разбивку котлованов начинают с выноса и закрепления на мест­ности (в соответствии с проектом) створными знаками основных ра­бочих осей, в качестве которых обычно принимают главные оси зда­ния, после этого вокруг будущего котлована на расстоянии 2...3 м от его бровки параллельно основным разбивочным осям устанавливают обноску, которая состоит из забитых в грунт металлических стоек или вкопанных деревянных столбов и прикрепленных к ним досок. Доска должна быть толщиной не меньше 40 мм, иметь обрезную грань, обращенную кверху, и опираться не менее чем на три вкопанных столбика, высота которых должна быть достаточной для свободного прохода людей под об­ноской. Для пропуска транспорта в обноске должны быть разры­вы. При значительном уклоне, местности обноску делают с уступами.

На обноску переносят основные разбивочные оси и, начиная от них, размечают все остальные оси здания. Все оси закрепляют на, обноске гвоздями или пропилами и нумеруют. Размеры котлована поверху, понизу и другие характерные его точки отмечают колыш­ками или вехами. Обноску используют только в начальный период строительства, так как в процессе производства работ она быстро выходит из строя, поэтому после возведения подземной части зда­ния основные разбивочные оси переносят на его цоколь.

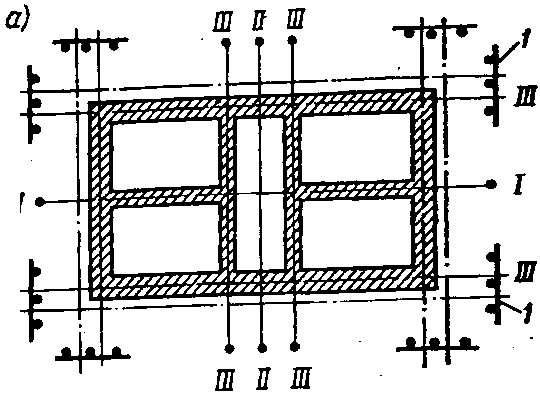

I-I и II-II главные оси здания

III-III оси стен здания

1 – обноска

2 – доска

3 - стойка
