Лабораторна робота №7

Тема: Вимірювання міцності цементного каменю при згині

Мета: Визначити міцність цементного каменю при згині і зробити відповідні висновки.

Міцність – це здатність матеріалу чинити опір руйнуванню при дії зовнішніх

сил.

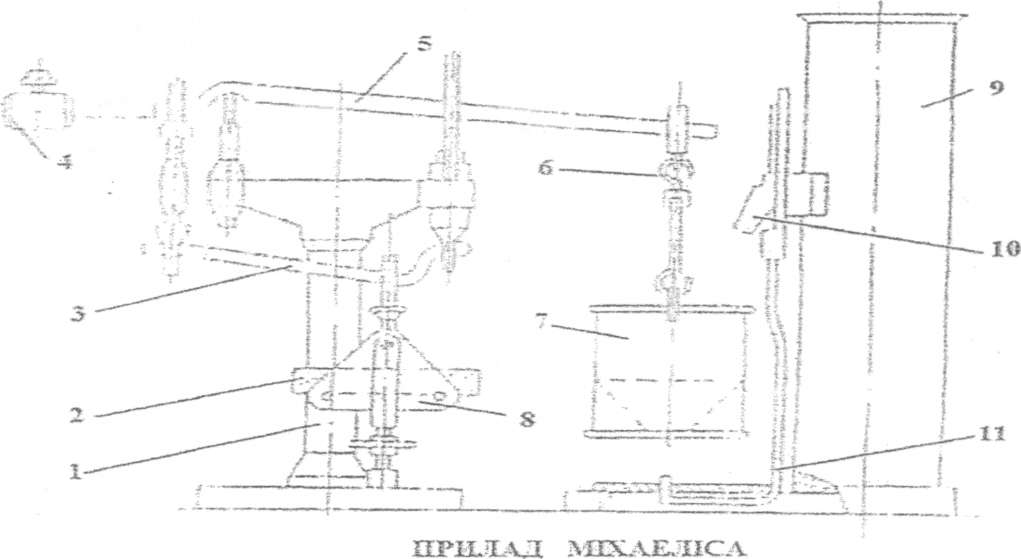

І-стійка, 2-випробуваний зразок, 3,5-важелі, 4-противага, 6-тримач відерця, 7-відерце, 8-вигинаючий пристрій, 9-бункер для дробу,10-шток, 11-педаль заслонки

ДСТУБВ27 – 88 – 99 нормує міцність цементного каменю при згині. Матеріали і прилади для проведення роботи: цементний порошок для низьких ї нормальних температур, рідина замішування, лопатевий змішувач ЛМР – 1 з числом обертів 1000=50 об хв., металеві форми для зразків 40x40x160 мм, вага з набором тягарці з. посудина з водою, мисливський дріб, важільний прилад Міхаеліса(МИИ – 100 – 2035П – 05).

І Виготовлення і зберігання зразків балочок

  1. Хід виконання роботи

  1. Зібрати форму для трьох зразків балочок.

  2. Зібрану форму поставити на скло, змастити внутрішні стінки форми машинним маслом, а дно солідолом для того щоб з розчину не витікала вода.

  3. Відважити 1600 г. цементного порошку просіяти через сито №02 додати відповідну кількість води і суміш перемішати в лопатевому змішувачі на протязі Зхв.

  4. Приготований цементний розчин залити у форми і через годину після розмішування надлишок цементного тіста зрізати ножем в рівень з краями форми.

  5. Форми із зразками помістити у посудину з водою і зберігати в ній на протязі 24±1 год.

  6. Форми обережно розібрати і зразки - балочки помістити у ванну з водою при 1 22±2 С ще на протязі 24±1 год.

II Випробування зразків-балочок при згині

  1. Після 48±2 год. зразки витягнути з води, витерти на сухо і після 15 хв. приступити до випробовування.

  2. Перед випробуванням важелі приладу зрівноважити за допомогою зрівноважуючого вантажу.

  3. Зразок-балочку вставити в прилад так щоб її грані знаходилися в горизонтальному положенні.

  4. За допомогою встановленого гвинта важіль приладу підняти так щоб у момент руйнування зразка він знаходився якомога ближче до положення рівноваги.

  5. В момент руйнування зразка відерце з дробом опускається на педаль засувки і допуск дробу автоматично припиняється.

  6. Відерце з дробом зважити на вазі і розрахувати міцність цементного каменю при згині за формулою:

де: К=40-50 — коефіцієнт що враховує співвідношення між важелями приладу Р — вага відерця з дробом в момент руйнування зразка

l — віддаль між опорами

а — маса зразка

h — висота зразка

де : 1,17 — числовий коефіцієнт для балочок 40x40x160

3) Результати вимірювання:

Примітка:

Згідно ДСТУ - 99 випробування підлягають 4 зразки - балочки і за міцність береться середнє арифметичне результатів випробування усіх 4 зразків. Для низьких і нормальних температур (15 - 50°С ) Кзг повинно становити не менше 27 кг/см2 (2,7МПа).

P1= 2кгP2= 2,3кгP3=2,7кг

=34

=39

=46

Висновок : міцність цементного каменю на згин для нормальних температур (15-50°С) відповідає вимогам ДСТУ-99
