2 Тепловий розрахунок двигуна
2.1 Вихідні дані для теплового розрахунку
Вихідними даними для теплового розрахунку є величини із завдання на проектування і значення величин із розділу 1.
2.1.1 Склад палива
Так як в завданні на курсовий проект заданий тип палива - зкраплений газ, то приймаємо співвідношення пропан – бутану, як 40:60, тобто
40% С3 Н8 + 60% С4 Н10

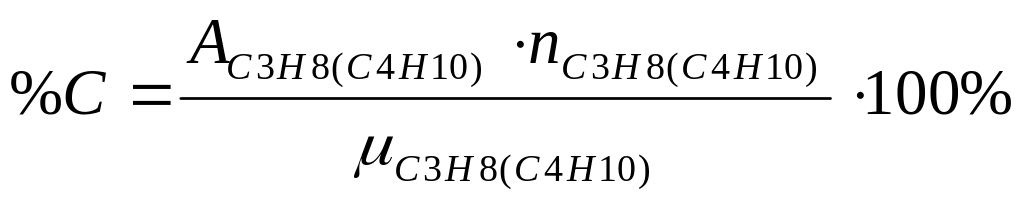

Відсотковий вміст вуглецю у сполуках С3 Н8 і С4 Н10, визначаємо за наступною формулою:
(2.1)
де, АС3 Н8 , АС4 Н10 – атомна маса вуглецю відповідно у сполуках
С3Н8 і С4Н10, кг/кмоль;
nС3 Н8 , nС4 Н10 – кількість атомів вуглецю відповідно у сполуках С3Н8 і С4Н10;
С3 Н8 , С4 Н10 - молярна маса вуглецю відповідно у сполуках С3Н8 і С4Н10, кг/кмоль.

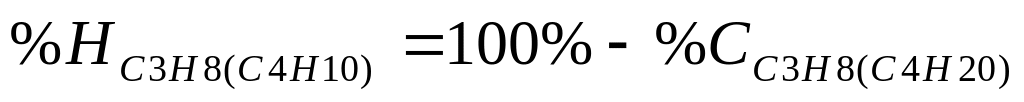

Відсотковий вміст водню у сполуках С3 Н8 і С4 Н10 визначаємо, за наступною формулою:
(2.2)
Звідси:
Відсотковий вміст вуглецю і водню у зкрапленому газі визначаємо наступним чином:
(2.3)
(2.4)
Отже, склад палива такий:
С=0,826; Н=0,174; О=0; S=0; W=0.
2.1.2 Частота обертання колінчатого вала двигуна n=95с-1=5700хв-1.
2.1.3 Номінальна потужність двигуна N=70кВт.
2.1.4 Коефіцієнт надлишку повітря α=0,96.
2.1.5 Міру стиску ε = 9,9.
2.1.6 Хід поршня SП = 71 мм.
2.2 Визначення параметрів робочого тіла
Виходячи із елементарною складу палива визначаємо теоретично необхідну кількість повітря для повного згоряння 1 кг палива
;
(2.5)
.
(2.6)
де С, Н і О – кількість вуглецю, водню та кисню в одиниці палива (1 кг або 1 кмоль), приймається виходячи з п. 2.1.1.

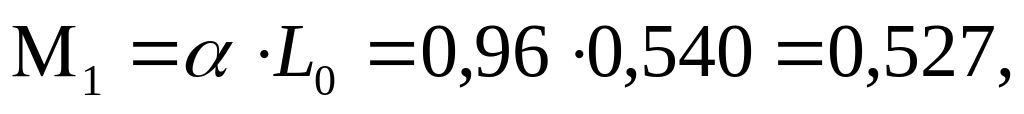

Визначаємо величину свіжого заряду, що поступив у внутрішню порожнину циліндра газового двигуна:
;
(2.7)
де – коефіцієнт надлишку повітря.
2.3 Кількість продуктів згоряння
2.3.1 Кількість СО2
.
(2.8)
2.3.2 Кількість СО
.
(2.9)
2.3.3 Кількість Н2 О
.
(2.10)
2.3.4 Кількість Н2
.
(2.11)
2.3.4 Кількість N2
.
(2.12)
2.3.4 Загальна кількість продуктів згорання
.
(2.13)
Перевірочний розрахунок проводимо за наступною залежністю:
2.4 Параметри процесу випуску
Якщо двигун працює без надування, то приймаємо Р0=0,1 МПа, Т0=293 К.
В процесі роботи двигуна в його камері згоряння завжди залишається певна кількість продуктів згоряння МГ і тиск РГ цих залишкових газів залежить від багатьох факторів. Аналітичне визначення досить складне, тому при попередніх розрахунках приймаємо:
РГ=(1,05...1,25)Р0 , [1,c.17]. (2.14)
При цьому більші значення РГ використовують для високооборотних двигунів з великою мірою стиску.
Отже,
маємо РГ=1,05·Р0
=1,05·0,1=0,105, МПа.
Так як розрахункове значення рекомендується приймати в межах ТГ=900...1100К [1,c.17], приймаємо ТГ=1000 К.
