2.1.2. Расчёт и подбор аппаратов защиты от токов перегрузки и к.З.

Определяем номинальный ток плавкой вставки:

(2.17)

где: - номинальный ток плавкой вставки;

- номинальный ток электронагревателей машины А;

Определяем номинальный ток для электродвигателя:

(2.18)

где: Р - номинальная мощность двигателя Вт;

U - номинальное напряжение В;

- коэффициент мощности;

- коэффициент полезного действия;

Определяем ток плавкой вставки предохранителей в цепи МПР-350 с гидроусилителем:

(2.19)

где: - номинальный ток электронагревателей А;

- пусковой ток электродвигателя А;

Выбираем предохранитель типа ПРС - 20 с номинальным током патрона 20 А и с номинальным током плавкой вставки 10 А.

Для МПР-350 принимаем предохранители типа ПРС - 6 с номинальным током патрона 6 А и с номинальным током плавкой вставки 6 А

Для электродвигателя машины принимает предохранители типа ПРС - 20 с номинальным током патрона 20 А и с номинальным током плавкой вставки 10 А

Расчет и подбор автоматического выключателя

Определяем номинальный ток для электродвигателя:

(2.20)

где: Р - номинальная мощность двигателя Вт;

U - номинальное напряжение В;

- коэффициент мощности;

- коэффициент полезного действия;

Определяем ток в цепи МПР-350:

(2.21)

где: - номинальный ток электронагревателей А;

- пусковой ток электродвигателя А;

Автоматы установлены в нутрии машины принимает коэффициент нагрева:

(2.22)

где: I_mах - номинальный ток электродвигателя А;

(2.23)

где: I_mах - номинальный ток машины А;

(2.24)

Для двигателя мощностью 1.1 кВт принимаем автоматический выключатель серии ВА47-29 1Р 10А

Для цепи МПР-350 принимаем автоматический выключатель серии ВА47-29 1Р 10А

2.1.3. Расчет и подбор сечения токоведущих проводов

Определяем рабочий ток:

(2.25)

где: Р - номинальная мощность машины Вт;

U - номинальное напряжение машины В;

- коэффициент мощности;

Принимаем провода марки ПВ. Выбираем медные провода сечением 1 мм², трех жильные. В одной трубе проложено 1 фазных провода 1 нуль (рабочий) и 1 нуль (защитный).

3. Специальная часть

3.1. Монтаж овощерезки

ОБЩИЕ УКАЗАНИЯ

Инструкция по монтажу, пуску, регулированию и обкатке машины на месте ее применения предназначена для установления требований, необходимых для технически правильного проведения указанных работ. МЕРЫ БЕЗОПАСНОСТИ

Место установки машины должно обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности и техники безопасности.

Машина устанавливается согласно требованиям ПУЭ, предъявленным к установке механического оборудования.

Выполнение всех электромонтажных и регулировочных работ должно производиться в соответствии с правилами техники безопасности, изложенными в настоящем РЭ.

При монтаже машины обеспечить высоту загрузки согласно рисунку 14. При монтаже машины не предусматривается использование грузоподъемных механизмов.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПОДКЛЮЧЕНИЕ МАШИНЫ К ЭЛЕКТРОСЕТИ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ (СЕТЬ ДЕЖУРНОГО ИЛИ ОХРАННОГО ОСВЕЩЕНИЯ, СИГНАЛИЗАЦИИ, РЕКЛАМНОГО ОСВЕЩЕНИЯ И Т.П.) .

Монтажные инструменты должны всегда находиться в исправном состоянии.

РАБОТАТЬ НЕИСПРАВНЫМ ИНСТРУМЕНТОМ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.

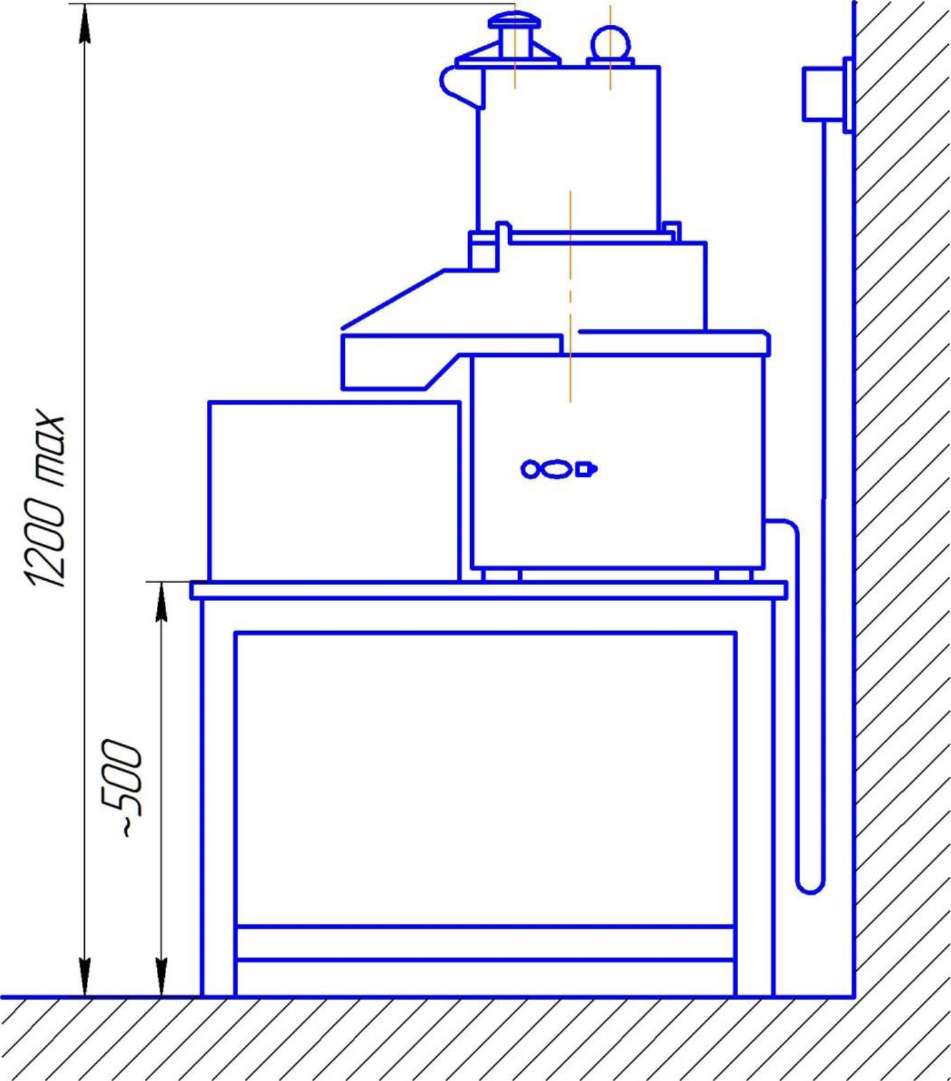

Рис. 3.1. Установка машины
