1. Закрыть всю запорную арматуру перед работающими горелками и открыть краны на свечи безопасности.

2. Открыть кран на свечу безопасности на основной линии гру (дать расход газа).

3. Медленно ввести в зацепление рычаги ПЗК, а молоток положить на фигурный рычаг.

4. Пустить в работу котлоагрегаты согласно производственной инструкции.

5. После пуска в работу котлоагрегатов, молоток ввести в зацепление с коромыслом и закрыть кран на свечу безопасности ГРУ.

Занятие 10

Предохранительно - запорный клапан

Предохранительно запорный клапан (ПЗК) - служит для автоматического прекращения подачи газа в случаях повышения или понижения давления газа за регулятором давления, до недопустимых величин. Срабатывание ПЗК за 1сек.

Клапан выпускается в 2-х вариантах:

ПКН - для низкого давления газа

ПКВ - для среднего и высокого давления газа. Различаются они лишь усиленной пружиной у ПКВ.

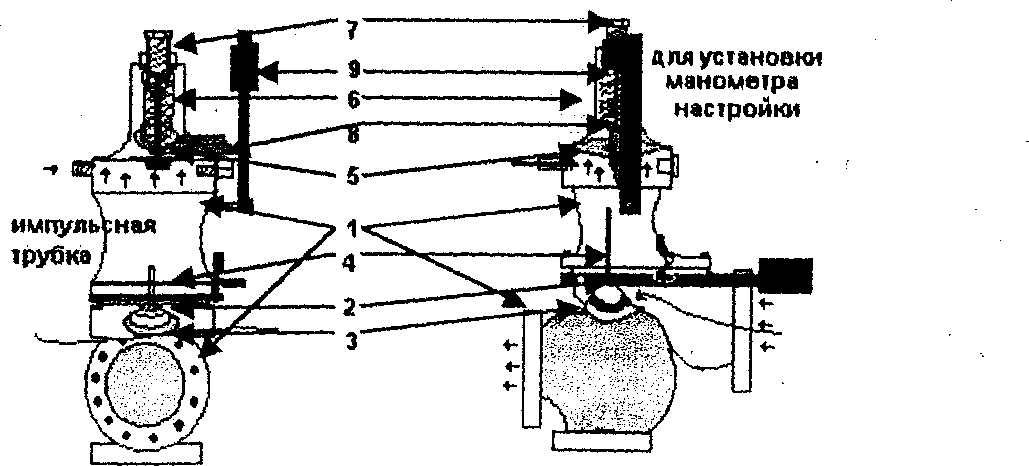

Клапан состоит:

1. корпус, представляющий собой две разъемные части

в нижней части корпуса находится

2. седло клапана

3. клапан

4. система анкерных болтов

в верхней части клапана имеются

5. мембрана со штоком

6. пружина большая

7. пружина малая

8. коромысло

9. ударный молоток

Под мембрану подходит импульсная трубка, по которой идет давление газа, взятое за регулятором давления.

В рабочем положении клапан поднят, анкерные рычаги находятся в зацеплении, под мембраной контролируемое давление, коромысло находится в горизонтальном положении, удерживая ударный молоток,

В случае повышения давления газа за регулятором давления, повышается давление газа под мембраной клапана, мембрана выгибается вверх, преодолевая усилие большой пружины, коромысло освобождает ударный молоток, который, падая, ударяет по фигурному рычагу, а тот выходит из зацепления с грузом, и груз опускается вниз клапаном, закрывая проход газу. Подача газа на регулятор давления прекращается.

В случае понижения давления газа за регулятором давления, давление падает и под мембраной, мембрана опускается вниз под давлением малой пружины, коромысло освобождает ударный молоток, а тот падает на фигурный рычаг, который выходит из зацепления с грузом. Ггруз клапаном перекрывает проход газа на регулятор давления.

Пределы настройки пзк

ПКН - мах Р_раб.+25%

- min 30мм в.ст

ПКВ - мах Р_раб.+25%

- min 300мм в.ст

Проверка настройки ПЗК должна производится не реже 1 раза в 3 месяца.

Перевод работы грп с регулятора на байпас

Перед переводом необходимо предупредить обслуживающий персонал котельной о переводе работы ГРП на байпас.

Регулятором управления (пилотом) снизить рабочее давление газа на 10-15%, расцепить молоток ПЗК с коромыслом и положить его на фигурный рычаг. Открыть полностью на байпасе:

• первую задвижку по ходу газа;

• медленно открывать вторую задвижку на байпасе по ходу газа и, наблюдая по манометру за давлением газа, довести его до рабочего. Закрыть кран на продувочную свечу;

• закрыть задвижку № 1 перед фильтром и №2 после регулятора и открыть кран на сбросную свечу. Вывернуть регулировочный стакан пилота и отсечь ПЗК. Через 10-15 минут можно приступить к работе на оборудовании ГРП;

• при выполнении работ 1 человек должен вести наблюдение за рабочим давлением на байпасной линии.
