Подготовка газопровода и оборудования к пуску газа

До пуска газа должен быть проведен ряд подготовительных мероприятий и предпусковых проверок.

В эти работы входят: ревизия всего газового оборудования, настройка его и проверка исправности действия.

После проведения ревизии оборудования производится контрольная опрессовка оборудования и газопроводов давлением воздуха -1000 мм. в.ст., падение давления должно быть не более 60мм, в.ст. в течение часа.

После контрольной опрессовки делается продувка газопровода газом с целью удаления из газопровода воздуха.

Назначение и оборудование грп, гру, шрп

ГРП - газорегуляторный пункт, размещают в специальных отдельно стоящих зданиях или пристройках здания, служат для газоснабжения населения или предприятия.

ГРУ - газорегуляторная установка, размещают в помещении котельной в непосредственной близости от ввода газопровода.

ШРП - шкафной регуляторный пункт, расположен в шкафах из несгораемых материалов, расположенных на отдельно стоящих опорах или на стене.

Назначение грп

1. служит для снижения давления газа и поддержания этого давления в заданных параметрах независимо от расхода газа или колебания входного давления;

2. для автоматического прекращения подачи газа в случаях повышения или понижения давления газа за регулятором давления до недопустимых величин;

3. для очистки газа от механических примесей (пыли, грязи, окалины);

4. для контроля входного и выходного давления газа;

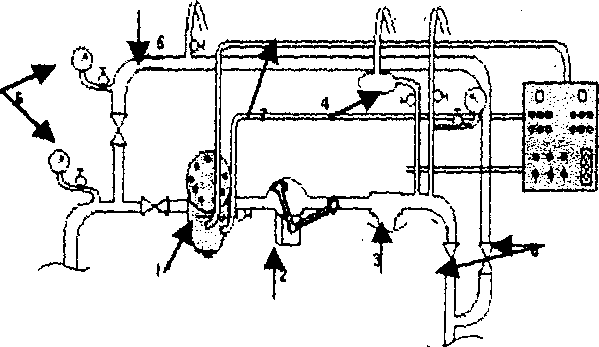

5. Оборудование грп



   для учета расхода газа.

1. фильтр - служит для очистки газа от механических примесей (пыль, грязь, окалина)

2. предохранительно запорный клапан (ПЗК) - служит для автоматического прекращения подачи газа, в случае повышения или понижения давления газа за регулятором давления, до недопустимых величин

3. Регулятор давления - служит для снижения давления газа и поддержания давления в заданных параметрах не зависимо от расхода газа или колебания входного давления,

4. Предохранительно сбросное устройство (ПСУ) служит для сброса газа в атмосферу при кратковременных повышениях давления газа за регулятором давления, чтобы не сработал ГОК,

5. Обводная линия (байпас) - служит для подачи газа на потребление в случае производимых каких-либо работ на основном оборудовании

б. Контрольно-измерительные приборы (КиП) манометры - служат для измерения давления газа на входном и обходном газопроводах, на обводной линии и после фильтра.

7. Импульсные трубки - служат для передачи импульса давления газа от контролируемых точек газопроводов к оборудованию и КиП.

8. Запорная арматура задвижки, краны - служат для включения и отключения подачи газа.

Занятие 8

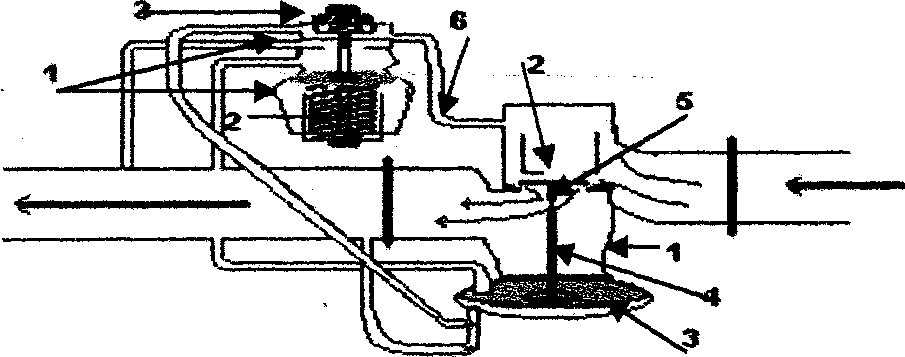

Регулятор давления РДУК-2.

РДУК - регулятор давления универсальный Казанцева, бывает следующих моделей РД УК-2 - 50, РД УК-2 -100, РД УК-2 -200 (50Д00,200-условный проход газопровода)

Регулятор давления состоит из 2х основных приборов:

Самого регулятора давления Регулятора управления (пилота)

Регулятор давления состоит

1. корпус

2. клапан регулятора

3. мембрана

4. толкатель

5. шток клапана

6. импульс начального давления.

Регулятор управления состоит:

1. из двух разъемных половин - верхней и нижней, между которыми находится мембрана, 2. в нижней половине помещена пружина в регулировочном стакане, 3. в верхней части находится клапан со штоком и толкателем.

Принцип работы:

Газ входного давления из газопровода поступает в регулятор давления, заполняя всю верхнюю его часть, отсюда по импульсной трубке начального давления через клапан регулятора управления и дальше по импульсной трубке попадает под мембранную полость регулятора давления. Появившееся под мембранной полостью давление заставляет мембрану, а вместе с ней и клапан регулятора давления, подняться вверх, и газ входного давления, дросселируясь через клапан регулятора давления, идет в выходной газопровод. Из выходного газопровода газ по одной из импульсных трубок попадает на мембрану регулятора управления, а по другой - на мембрану регулятора давления.

Между седлом и клапаном регулятора давления устанавливается зазор, через который газ сниженного давления поступает к потребителю.

При увеличении расхода газа, давление в газопроводе после регулятора падает, это малое давление по импульсной трубке передается на мембрану пилота, которая под действием пружины еще больше прогибается вверх, открывает на большее сечение клапан пилота и по импульсу еще больше газа под мембрану регулятора давления мембрана выгибается и штоком и толкателем поднимает клапан, и еще большее количество газа идет на потребление.

При уменьшении расхода газа, давление в газопроводе после регулятора давления увеличивается, и это давление передается по двум импульсным трубкам на мембрану пилота и на мембрану регулятора давления. Мембрана пилота опускается вниз и клапаном уменьшает проход газа под мембрану, а другим импульсом газ давит на мембрану сверху, из-под мембраны газ через дросселя уходит в газопровод, клапан регулятора, следовательно, уменьшает проход газу.

Занятие 9

Предохранительные сбросные устройства

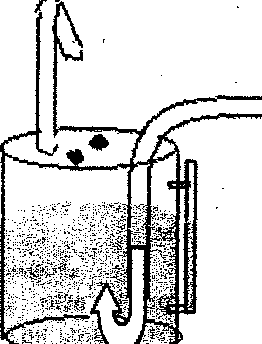

ГЗ - гидрозатвор (гидравлический предохранитель).

Эти предохранители устанавливают в ГРП низкого давления. Сосуд предохранителя заполняют водой или незамерзающей жидкостью (керосином, машинным маслом и т.д.). Изготавливают сосуды высотой от 500-1600мм. Рабочую высоту слоя жидкости принимают с учетом ее плотности, сосуд соединяют одним газопроводом с ГРП конец которого проходит внутрь сосуда до самого низа, а другим трубопроводом сосуд соединяется с атмосферой (выводится свечой на улицу). Имеются два штуцера с пробками для заливки и слива масла и водомерное стекло. Жидкость заполняет сосуд и внутреннюю трубку.

Когда давление газа в ГРП превышает давление столба жидкости, газ выдавливает жидкость из трубки в сосуд и по сбросному газопроводу в атмосферу.

Гидрозатвор настраивается на срабатывание:

Р_раб+15% (Давление рабочее+15%)

Проверка настройки гидрозатвора должна производиться не реже 1 раза в три месяца.

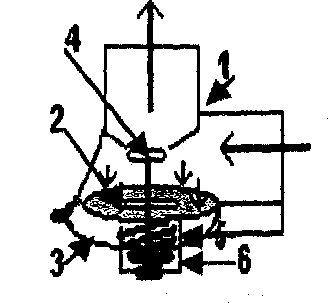

Пружинный сбросной клапан

Применяется в ГРП среднего давления.

Состоит:

1. Корпус

2 мембрана с тарелкой

3. крышка

4. клапан

5. пружина

6 .регулировочный винт

Клапан работает следующим образом

При увеличении давления газа мембрана, преодолевая сопротивление пружины, прогибается вниз, клапан опускается, и газ через сбросной патрубок по сбросному газопроводу отводится в атмосферу. При этом давление газа снижается, и клапан вновь перекрывает вход в сбросной патрубок.

ПСК настраивается на срабатывание Р_раб⁺15% (Р_раб давление рабочее) Проверка настройки ПСК должна производится не реже 1 раза в З месяца.

Устройство газового фильтра

Газовые фильтры устанавливаются ГРП и ГРУ перед предохранительно запорным клапаном и РГД (регулятором давления). Они предназначены для очистки газа от пыли, ржавчины и других твердых частиц, которые приводят к преждевременному износу запорных органов, засоряют эмульсионные трубки, выводят из строя счетчики и дроссельные устройства, снижают эластичность мембран.

Фильтры сетчатые применяют - при относительно небольшом расходе газа и устанавливаются в ШРП. Внутри корпуса фильтра установлена мелкоячеистая сетка, на которой осаждаются твердые частицы. Очищенный газ выходит из фильтра, а твердые частицы накапливаются на сетке. Перед и после корпуса фильтра устанавливаются штуцера для установки манометров, по которым контролируют перепад давления в фильтре, характеризующий степень его загрязненности. Максимальный перепад в загрязненном фильтре не должен превышать - 0,05кг/см²

Фильтры кассетные применяются в ГРП и ГРУ внутри чугунного корпуса заложена кассета, которая заполнена прессованным конским волосом или капроновой нитью, пропитанными висциновым маслом. Очистка газа происходит при проходе его через фильтрующий материал кассеты.

Перепад давления фильтра измеряют также при помощи двух манометров, установленных перед и после фильтра. Перепад должен быть не более 0,1 кг/ см².

При очень большом расходе газа применяются кассетные фильтры в сварном исполнении. Перепад давления в таких фильтрах допускается не более 0,45 кг/см².
