Газовые сети котельных и грп
Деление газопроводов по давлению газа.
Газопроводы бывают следующих давлений
газопроводы низкого давления 4 категории до 0,05кг/см2 включительно;
газопроводы среднего давления 3 категории свыше 0,05кг/см2 до 3 кг/см2 включительно;
газопроводы высокого давления 2 категории свыше 3кг/см2 до 6кг/см2 включительно;
газопровод высокого давления 1 категории свыше 6кг/см2 до 12кг/см2 включительно;
газопровод высокого давления 1А категории свыше 12кг/см2.
Требования к газопроводам котельных
Газ из ГРП (газорегуляторный пункт) или ШРП (шкафной регуляторный пункт) поступает по газопроводу в котельную через отключающее устройство задвижку или кран) на вводе, куда должен быть обеспечен постоянный доступ обслуживающего персонала. Также она служит для аварийного отключения газопровода. Газопровод через стену прокладывается в футляре.
В помещении котельной газопровод прокладывается на высоте не менее ,2м, в открытых местах, удобных для обслуживания.
Газопровод прокладывают вдоль огнестойких стен на кронштейнах или подвесках. К кронштейну при помощи хомутов газопровод должен лежать на опорах плотно без зазоров.
Для доступа к арматуре, находящейся на высоте более 1,5м, устраивают постоянную металлическую площадку с лестницей.
Газопроводы должны окрашиваться нитро - или масляными красками не менее чем в 4 слоя (2слоя грунтовки и 2 слоя краски).
Расстояние от стены до газопровода должно быть не менее 1/2 диаметра трубы.
Газовая обвязка котла
Газопровод, расположенный вдоль фронта котла, называется коллектором, на нем в самом начале устанавливается задвижка и манометр для определения давления газа в коллекторе. В конце коллектора вваривается продувочный газопровод (свеча), диаметром не менее 200мм, с отключающим устройством краном.

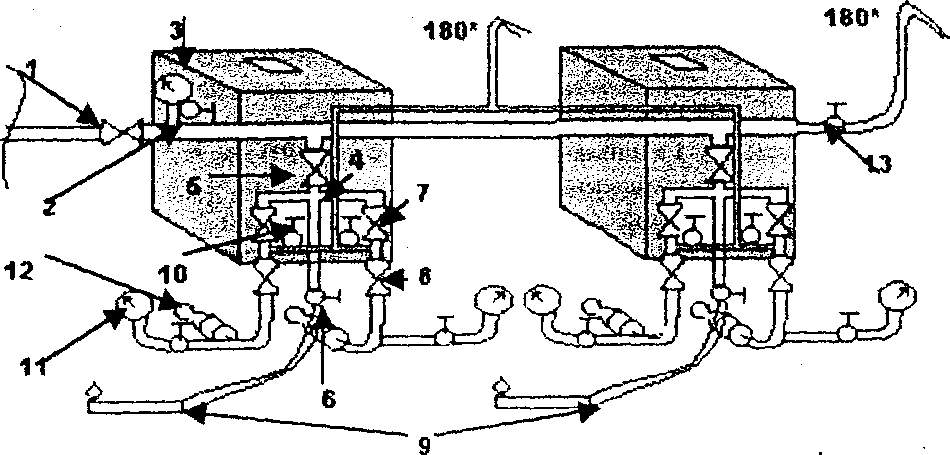

1. задвижка на вводе 2. коллектор 3* манометр на коллектор 4. опус 5. задвижка или кран на опуске 6. кран на запальник 7. контрольный кран или задвижка |
8. рабочий кран или задвижка 9. запальник 10. кран на свечу безопасности 11. манометр с краном 12. горелка 13. кран на продувочную свечу |
Свеча служит для продувки коллектора при заполнении его газом. От коллектора к котлам идут отводы, которые называются опусками. На опусках устанавливают отключающие устройства (задвижки или краны) для включения котлоагрегата при необходимости.
Перед каждой горелкой устанавливаются по два отключающих устройства по ходу газа (контрольная и рабочая).
Между ними вваривается газопроводная свеча безопасности диаметром не менее 20мм с отключающим устройством (краном), который при неработающей горелке всегда должен быть открыт, чтобы просачивающийся газ через неплотности отключающих устройств мог выйти в атмосферу, а не в топку..
Переносной запальник представляет собой трубку диаметром 8-13мм и длиной около 1 метра, на конце трубки имеются газовое сопло и насадок с прорезями для инжектирования воздуха, запальник при помощи резинотканевого шланга из маслобензиностойкой резины присоединяется к газопроводу при помощи крана.
Рабочей задвижкой или краном оператор котельной регулирует количество поступающего газа в топку, контролируя его давление показанием манометра стоящего на газопроводе после рабочего отключающего устройства перед горелкой.
Занятие 6
Требования к продувочной свече и свече безопасности
Наиболее удаленный от ввода участок газового коллектора должен иметь продувочный газопровод с запорным устройством (кран) с диаметром не менее 20 мм для вытеснения из газопровода воздуха перед пуском котельной в эксплуатацию или перед началом отопительного сезона. Продувочный газопровод должен выводиться выше конька крыши котельной на высоту не менее 1м.
Конец газопровода загибают вниз на 180* , чтобы исключить попадание в газопровод атмосферных осадков.
Для надежности отключения между контрольным и рабочим запорным устройством вваривается газопровод безопасности с отключающим устройством (кран), который должен быть открыт при неработающей горелке. Это обеспечивает отвод в атмосферу газа, могущего проникнуть через неплотное контрольно-запорное устройство. Диаметр газопровода должен быть не менее 20мм, и он также должен выводиться наружу выше конька крыши на высоту 1м. Конец газопровода загибают на 180 0 во избежание попадания атмосферных осадков.
Оба газопровода выводят в места, где обеспечиваются безопасные условия для рассеивания газа.
Объединение газопроводов в одну свечу недопустимо.
Продувка газопровода
Продувка газопровода газом необходима для предотвращения образования в газопроводе взрывоопасной смеси и осуществляется продувка при вводе газопроводов в эксплуатацию, для этого в конце газопровода вваривают продувочную свечу. Для продувки газопровода открывают полностью задвижку на вводе и кран на продувочной свече. Время продувки зависит от длинны коллектора и его диаметра, в среднем 10-15 мин. Окончание продувки определяется при помощи мыльной эмульсии, наведенной в ведре.
В ведре наводят мыльную эмульсию (200г мыла на 10 литров воды), в мыльную эмульсию опускают переносной запальник и открывают кран перед ним, на поверхности мыльной эмульсии появляются пузыри. Кран закрывают, и запальник вешают на место. Ведро выносят на улицу в безопасное место, и пузыри поджигаются лучиной. Если они сгорают ровным пламенем - это значит, в коллекторе воздуха нет, а если сгорают с треском или хлопками - это значит, в коллекторе есть воздух и продувку надо продолжить.
Возможные места утечек газа и способы их отыскивания.
Утечка газа из подземных или наземных газопроводов и оборудования возможна в следующих местах:
в стыковых соединениях газопровода;
на участках, пораженных коррозией;
из сальниковых уплотнителях арматуры;
нз мест поврежденного оборудования.
Места утечек газа отыскивают:
на слух;
по запаху;
мыльной эмульсией;
газоанализатором.
Занятие 7
Арматура и КнП на газопроводе
Для включения, отключения, изменения давления газа, а также для удаления газа применяется газовая арматура,
Газовая запорная арматура также должна обеспечивать герметичность отключения, быстроту включения (отключения), надежность и минимальное гидравлическое сопротивление. Наиболее распространенным видом запорной арматуры являются различного типа задвижки и краны,
Запорная арматура должна быть первого класса герметичности.
На штурвалах задвижек белой краской должны быть нанесены стрелки (открыть, закрыть). На головке кранов должна иметься риска - прорезь с нанесенной белой краской, соответствующая направлению проходного отверстия пробки,
В котельной установке применяется следующие КиП для измерения контролируемых параметров.
Термометры ртутные или спиртовые - служат для измерения температуры воды в котле и обратной, поступающей в котел.
Манометры жидкостные и механические - применяются для измерения давления газа в газопроводе, давления пара давления воды в отопительной системе.
Тягонапоромер - служит для измерения разряжения (тяги) в топке котла
Ротационный или электронный газовый счетчик - служит для измерения расхода газа в куб. м (м 3).
Все они должны быть заводского изготовления, иметь паспорта, исправлены и проверены в соответствующие сроки.
