Пуск котла после длительной остановки

Пуск котла после длительной остановки является газоопасной работой, поэтому выполняется по наряду- допуску бригадой слесарей под руководством ИТР.

Зайдя в котельную, необходимо убедиться в отсутствии запаха газа, если запах присутствует, то помещение котельной необходимо провентилировать и убедится в причине появления запаха. (Остальное тоже, что и розжиг парового котла?)

Устройство и принцип работы сигнализаторов

предельных уровней воды

Сигнализатор предельных уровней воды (для ДКВР) - служит для подачи светового и звукового сигнала при достижении в котле предельных уровней воды.

Устройство и принцип работы

Состоит из сосуда соединенного штуцерами с паровым и водяным пространствами котла. Этот сосуд имеет 4 контакта соединенные с автоматикой регулирования и безопасности котла.

При достижении аварийного нижнего уровня (упуск) или верхнего аварийного (перепитка) загорается красная лампочка и включается звуковой сигнал (сирена) предупреждая о достижении в котле предельных уровней воды.

Занятие 31

Устройство и принцип работы АМКО

АМКО - автоматика малогабаритная котельных отопительных. Предназначена для автоматического регулирования основных теплотехнических процессов (как всей котельной, так и отдельных котлов). Она предусматривает защиту сигнализацию и остановку котлов.

Автоматика предусматривает полуавтоматический пуск котлоагрегата, поддержание в заданных пределах давления воды в котле и защищает котлоагрегат при следующих аварийных режимах:

1.при повышении и понижении давления воды в котле до недопустимых величин.

2.при повышении t⁰ С воды в котле свыше 95 ⁰ С

3. при снижении разряжения в топке котла до недопустимой величины меньше 0_,5мм в. ст.

4.при повышении давления газа перед горелкой до недопустимой величины

5.при погасаний пламени горелки

6.при отключении электроэнергии

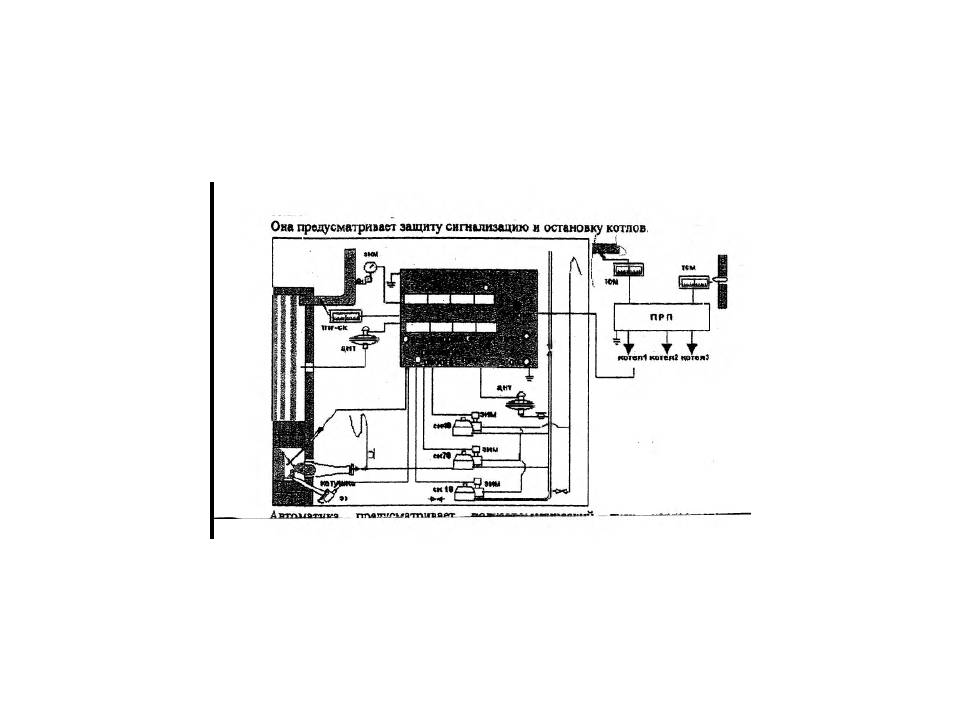

В систему амко входят:

• общекотельная автоматика (работает на 3 котла)

• котловая

Общекотельная система состоит:

1. позиционный регулирующий прибор (ПРП) - служит для изменения подачи газа на котлы в зависимости от t наружного воздуха я t горячей воды на выходе из котельной.

2. два датчика - один для контроля t наружного воздуха, другой для контроля t воды на выходе из котельной.

3. термометры сопротивления, служат для наблюдения за t наружного воздуха и t горячей воды на выходе из котельной.

Котловая автоматика состоит:

1. блок управления розжигом и сигнализацией БУРС - основной прибор автоматики и служит для полуавтоматического пуска котла в работу, контроля за основными параметрами при работе котла и для остановки котла.

2. электрический контактный манометр (ЭКМ) ~ служит для контроля за давлением воды в котле.

3. электрический контактный термометр (ТПГ-СК) - служит для контроля за t ⁰С воды в котле.

4. два датчика - реле напора и тяги, один для контроля за разряжением в топке котла, другой для контроля давления газа перед горелкой.

5. соленоидные клапаны (СК-10, СК-40, СК-70) - служат для подачи газа на электрический запальник, для 50% и для 100% горения.

6. контрольный электрод - служит для контроля за пламенем горелки.

7. электрический исполнительный механизм (ЭИМ) - служит для подачи или прекращения подачи газа соленоидным клапанам,

8. электрический запальник - служит для розжига горелки.

9. катушка зажигания - служит для подачи искры на электрический запальник в момент розжига электрического запальника.
