Циркуляция воды в котле

Вода из системы теплоснабжения поступает в экономайзер, где она нагревается до t - 70* С и по средним трубам потолочного экрана попадает в передний фронтальный коллектор, откуда вода по крайним трубам потолочного экрана попадает в верхний поперечный коллектор.

Так как верхний коллектор разделен заглушкой то. вода опускается в нижний коллектор, пройдя по нижнему коллектору, вода поднимается вверх, попадает в верхний коллектор» из которого по двум перепускным трубам вода попадает в следующий второй топочный экран.

И так вода в каждом топочном экране совершает два хода. Итого 10 ходов, И из коллектора вода выходит с t⁰ С -150 ⁰ С.

Система горячего водоснабжения

В зависимости от местных условий и назначения зданий приготовления горячей воды для горячего водоснабжения жилых домов может производиться в водоподготовительных установках с разбором воды на месте,

Вода, подаваемая в системы горячего водоснабжения должна быть питьевого качества и t⁰ С воды подаваемая потребителям должна быть не менее 60⁰ С.

Для приготовления горячей воды используют различного вида и конструкции водонагреватели. В основном применяют:

• Емкостные (бойлеры)

• Скоростные

Емкостные в основном применяют горизонтального типа и состоят из горизонтально расположенного цилиндрического сосуда, внутри которого размещен змеевик из нагревательных труб.

Такие водонагреватели могут пароводяные и водоводяные.

задвижка выхода горячей воды

предохранительный клапан

Арматура

1. Задвижка на вводе холодной воды

2. Задвижка на выходе горячей воды

3. Задвижка для слива воды

4. Предохранительный клапан

5. Манометр

6. Термометр

пар или вода

конденсат

сброс

задвижка для холодной воды

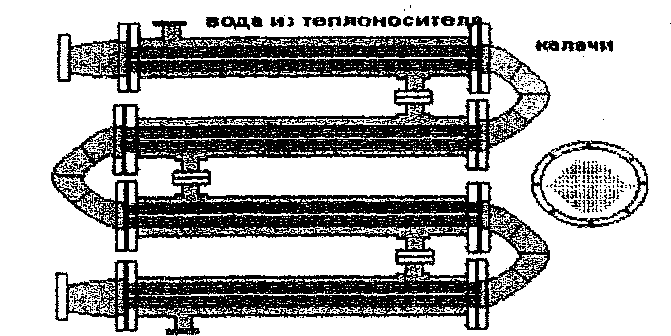

Скоростные водонагреватели

Являются проточными устройствами, в которых нагреваемая вода проходит с большой скоростью и нагревается паром или перегретой водой (с t⁰ С до150⁰С).

Скоростной водонагреватель состоит из отдельных секций, корпус секции

изготовлен из стальной трубы диаметром 100 - 325мм, внутри корпуса размещен пучок латунных или стальных трубок, которые

вальцованы в трубные решетки. На На корпусе секции

установлены 2 патрубка - для подачи горячей воды и удаления охлажденной. Секции соединяются между собой на фланцах при помощи калачей.

Арматура

Задвижки на входе и выходе теплоносителя, манометр, термометр.

Занятие 30

Порядок подготовки парового котла к растопке

1. необходимо письменное распоряжение лица, ответственного за котельную на розжиг;

2. запитать котел надо до среднего уровня;

3. убедиться в исправности обмуровки котла, целостности взрывных клапанов, в исправности всей запорной арматуры, приборов безопасности, автоматики регулирования, автоматики безопасности и средств сигнализации;

4. убедиться, нет ли течи из котла и запорной арматуры;

5. проверить работу всего вспомогательного оборудования путем кратковременного пуска его в работу (дутьевой вентиляционный дымосос, насосы, прочее);

6. проверить, нет ли заглушек перед предохранительными клапанами и на трубопроводах (обязательно);

7. проверить наличие, сроки поверки и исправность всех КиП газового оборудования;

8. проверить наличие давления газа на вводе;

9. проверить исправность всей запорной арматуры на газопроводе, газового оборудования и КиП;

10. произвести контрольную опрессовку всех газопроводов и затем продувку газового коллектора
