Основные причины аварий в работе системы отопления

1. резкое повышение t⁰С воды в котле причины

• закрыты задвижки на входе и на выходе воды из котла;

• упуск воды в системе отопления.

2. повышение давления воды в котле выше нормального причины

• работа отопительной системы с закрытыми задвижками

Занятие 27

Котел е - 1/9г (паровой)

Этот котел принадлежит к типу водотрубных, двух барабанных, с естественной циркуляцией воды.

Котел рассчитан для работы на твердом топливе Е -1/9

на мазуте Е - 1/9М

на газе Е - 1/9Г

Котлы предназначены для выработки насыщенного пара с разрешенным абсолютным давлением до 9ата, для потребления предприятиями промышленности и сельского хозяйства.

Е - котел с естественной циркуляцией воды

1- паропроизводительность 1 тонна в час

9 - разрешенное абсолютное давление

Г - вид топлива газ

Техническая характеристика

1.	номинальная паропроизводительность	1тонна в час
2.	абсолютное давление насыщенного пара	9кг с/см2
3.	влажность насыщенного пара не более	3%
4.	расчетное топливо	природный газ
5.	расход топлива	90м3 в час
6.	КПД	85%
7.	поверхность нагрева	30м2
8.	водяной объем котла	1,05м3
9.	паровой объем котла	0,26м3
10.	объем топочного пространства	2,2м3
11.	t 0 С питательной воды	+ 500С

Котел поставляется в собранном виде, в металлической обшивке и ему придается следующее вспомогательное оборудование:

1. Устройство:



   дутьевой вентилятор; 2. дымосос; 3. питательный насос; 4. автоматика типа АМК-У 5, ХВО - (химводоочистка); 6. дымовая труба. Котел поставляется заводом «Красный Котельщик» г.Таганрога.

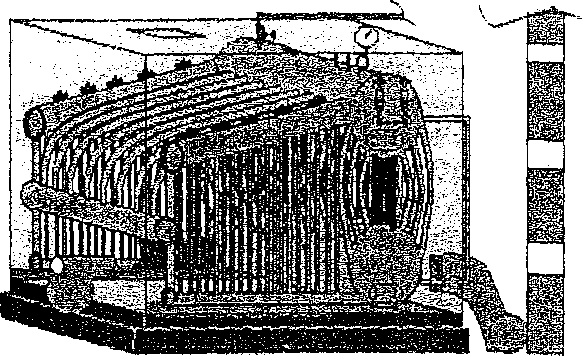

Трубная система котлоагрегата состоит из следующих узлов:

двух барабанов, верхнего и нижнего, расположенных на одной оси перпендикулярно топке котла и соединены между собой пучком конвективных труб, верхний барабан называется паросборником, нижний шламоотстойником или шламонакопителем. В пучке конвективных труб, расположены две перегородки из жаропрочной стали, которые служат для улучшения теплообмена;

двух боковых топочных экранов, состоящих из верхних и нижних коллекторов, которые вварены в верхний и нижний барабаны, верхние и нижние коллектора соединены между собой вертикальными трубами.

фронтальный коллектор, соединенный с верхним барабаном, при помощи труб потолочного экрана и с нижними коллекторами, при помощи перепускных труб, которые служат для улучшения циркуляции воды в котле.

Арматура котла

1. два пружинных предохранительных клапана - служат для автоматического выброса пара в атмосферу в случае повышения давления пара в котле сверх разрешенного тем самым, предохраняя котел от разрушения,

2. парозапорный вентиль - служит для подачи пара на потребление.

3. манометр - служит для наблюдения за давлением пара в котле.

4. ВУС с арматурой □ служат для наблюдения за уровнем воды в котле.

5. уровнемерная колонка - служит для-контроля за уровнем воды в котле.

6. питательный вентиль - служит для подачи питательной воды в котел.

7. обратный клапан - служит для предохранения котла от упуска воды.

8. продувочная арматура - служит для продувки котла.
