Вспомогательные поверхности нагрева
Вспомогательные (хвостовые) поверхности нагрева служат для повышения КПД в котельной установке,
К ним относятся: пароперегреватель, водяной экономайзер и воздухоподогреватель.
Пароперегреватель; служит для отделения из пара капелек воды и повышения t0 С пара до необходимой t0 С за счет тепла отходящих дымовых газов. Сущность получения перегретого пара заключается в следующем, насыщенный пар из котла попадает в пароперегреватель, где сначала испаряется вода, содержащаяся в насыщенном паре, а затем сухой насыщенный пар перегревается до насыщенной t0 С.

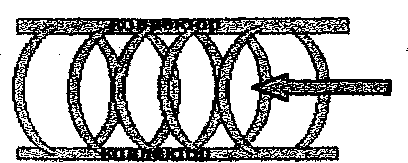

Пароперегреватель представляет собой несколько рядов параллельно
включенных
стальных труб изогнутых в виде
петлеобразных змеевиков приваренных
своими концами к коллекторам. Как трубы,
так и коллектора изготовлены из
высококачественной стали, так как t0
С
пара
в нем больше, чем в других частях котла.
Температура перегрева пара в пароперегревателе котлов малой и средней мощности не превышает 450 0 С, а большей мощности 510 - 600 0 С.
На выходе пара из пароперегревателя устанавливается следующая арматура:
вентиль на выходе пара
предохранительный клапан
манометр
термометр
Водяной экономайзер
Служат для нагрева питательной воды поступающей в котел за счет тепла отходящих дымовых газов.
Экономайзеры бывают:
стальные
чугунные.
Экономайзеры применяются 2х типов:
Не отключаемые или кипящие
Отключаемые по воде и газу (не кипящие)
Экономайзеры не кипящего типа (отключаемые)
имеют
обводную линию по дымовым газам и по
питанию котла водой.
Отключаемые экономайзеры обычно чугунные, представляют собой систему ребристых труб соединенных между собой калачами. Ребра на трубах необходимы для увеличения поверхности нагрева и могут быть квадратные или круглые.
Внутри труб циркулирует вода, а снаружи они омываются потоками раскаленных дымовых газов, Питательная вода поступает в одну из нижних труб экономайзера и последовательно проходит все трубы первого ряда, а затем также все трубы выше расположенного ряда.
Из последней трубы самого верхнего ряда питательная вода, подогретая до заданной t0 С, поступает в верхний барабан котла.
Отключающие экономайзеры снабжены следующей арматурой:
Двумя вентилями (или задвижками) на входе и на выходе воды.
Двумя предохранительными клапанами на входе воды после вентиля, на выходе воды перед вентилем.
Клапана настраиваются на срабатывание: На входе воды Рраб+25%
На выходе воды Рраб+10%
Обратный клапан на входе воды
Два манометра на входе и на выходе
Два термометра на входе и на выходе
Экономайзер кипящего типа выполнен из стальных труб, они представляют собой изогнутые змеевики, расположенные в шахматном порядке. Между экономайзером кипящего типа и котлом не устанавливается никакой арматуры (в одной обмуровке с котлом).
Воздухоподогреватель
Для подогрева воздуха поступающего в топку котла служит воздухоподогреватель, подогрев происходит за счет тепла отходящих дымовых газов.
Такая подготовка необходима потому, что горячий воздух ускоряет процесс горения и дает возможность вести топку с малым избытком воздуха, т.е. экономично.
Их устанавливают за котлом, наибольшее применение получили пластинчатые и трубчатые подогреватели.
Занятие 25
Арматура и гарнитура паровых котлов
К арматуре котлоагрегата относятся приборы и устройства, которые служат для безопасной и безаварийной работы котлоагрегата. Все котлы водяные, экономайзеры и пароперегреватели должны быть снабжены арматурой и приборами безопасности.
К арматуре относятся:
Парозапорный вентиль - служит для подачи пара на потребление, устанавливается на верхнем барабане котла, и управление им должно осуществляться с рабочего места оператора.
Питательный вентиль - служит для подачи питательной воды в котел,
Обратный клапан - служит для предохранения котла от упуска воды, пропускает воду только в одном направлении от насоса к котлу.
Продувочная арматура устанавливается в нижних точках котла и служит для продувки котла от шлама, грязи, солей жесткости и вспенивания.
Уровнемерная колонка для котлов Е-1/9Г - служит для контроля за уровнем воды в котле.
Сигнализатор предельных уровней воды (для ДКВР) - служит для подачи светового и звукового сигнала при достижении в котле предельных уровней воды.
Контрольные легкоплавкие пробки - служат для подачи сигнала персоналу в случае упуска воды из котла, их устанавливают в днище верхнего барабана над топкой.
Предохранительные клапана предназначены для автоматического выброса пара из котла в случае повышения давления пара сверх разрешенного, тем самым, предохраняя котел от взрыва. Согласно правилам Котлонадзора, каждый паровой котел производительностью свыше 100кг. в час должен быть оборудован не менее чем двумя предохранительными клапанами. Клапана должны защищать котел при повышении в них давления более чем на 10% от рабочего. Клапана должны иметь защитные устройства (отводные трубы), предохраняющие персонал от ожогов при срабатывании.

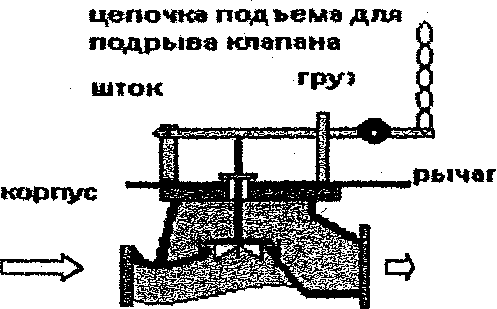

Устройство
и
работа
рычажного
предохранительного клапана Состоит
из корпуса вентильного типа, клапана
седла клапана, стойки, в которой шарнирно
закреплен рычаг и
груза,
Как только давление пара в котле будет
больше, чем давление, на которое
отрегулирован клапан, то под этим
давлением клапан поднимается, преодолевая
усилие груза. Пар автоматически
выбрасывается из котла, давление пара
в котле снизится, тем самым предохраняется
разрушение котла и появившийся сигнал
оповестит обслуживающий персонал о
том, что давление пара в котле достигло
недопустимой величины.

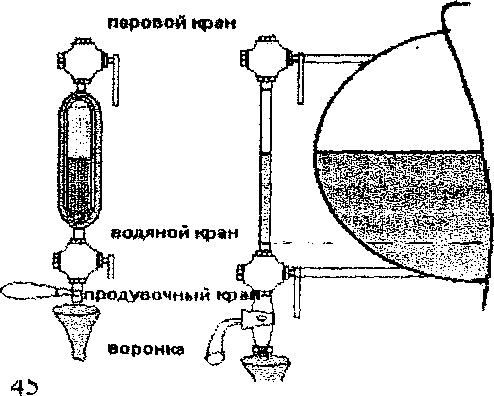

Водоуказательные стекла ВУС служат для наблюдения за уровнем воды в котле. На всех паровых котлах должно быть не менее двух ВУС прямого действия.
Согласно правилам Котлонадзора ВУС должны быть
сконструированы так, чтобы во время работы можно было заменить стекло или корпус.
На каждом ВУС на 25мм выше нижней видимой кромки стекла
должна быть нанесена красная черта, указывающая нижний уровень воды в котле, ниже которого опускать воду в котле категорически запрещается. Красная черта также должна быть нанесена на 25мм ниже верхней видимой кромки стекла указывающей также допустимый верхний уровень воды в котле.
ВУС системы Клинкера (плоские, ребристые) состоят из металлического корпуса корытообразной формы, крышки, плоского стекла, двух штуцеров парового крана и водяного крана.
