Гибридные объекты
Гибридные объекты (hybrid objects) – это комбинации композитных и составных объектов. В частности, гибридный объект – это семантический объект, имеющий минимум один многозначный групповой атрибут, в состав которого входит объектный атрибут.
На рис. 3.37а изображена вторая версия отчета о занятости общежития, представленного на рис. 3.35а. Различие заключается в том, что третий столбец данных студента содержит атрибут Плата вместо атрибута Номер студента. Эта разница является существенной, поскольку плата за проживание в общежитии является атрибутом не студента, а общежития, и относится к комбинации объектов СТУДЕНТ и ОБЩЕЖИТИЕ.
Рис. 3.37. Гибридный объект ОБЩЕЖИТИЕ: а – отчет об общежитии со свойством Плата; б – правильный вид объектов ОБЩЕЖИТИЕ и СТУДЕНТ; в – неправильный вид объектов ОБЩЕЖИТИЕ и СТУДЕНТ.
На рис 3.37б показана объектная диаграмма, моделирующая эту форму. Объект ОБЩЕЖИТИЕ содержит многозначную группу, включающую в себя объектный атрибут СТУДЕНТ и необъектный атрибут Плата. Это означает, что атрибуты Плата и СТУДЕНТ являются спаренными в контексте объекта.
Рассмотрим теперь альтернативный вариант объекта ОБЩЕЖИТИЕ, представленный на рис 3.37в. Это неправильная модель отчета, изображенного на рис 3.37а, так как она показывает, что атрибуты Плата и СТУДЕНТ являются многозначными независимо друг от друга, что неверно, потому что эти атрибуты являются многозначными как пара.
Ассоциативные объекты
Ассоциативный объект (association object) – это объект, который связывает два или более объекта и содержит данные, относящиеся к этой связи.
Рассмотрим
рис. 3.38а, на котором изображен отчет
о назначении по научной работе. Хотя
само назначение не имеет явного
идентификатора, в действительности
идентификатором является комбинация
{Тема работы, ФИО руководителя}. Эти
атрибуты, однако, принадлежат объектам
НАУЧНАЯ РАБОТА и РУКОВОДИТЕЛЬ
соответственно, а не объекту НАЗНАЧЕНИЕ.
Идентификатором назначения является,
таким образом, комбинация идентификаторов
вещей, которые назначаются друг другу.
Рис. 3.38. Ассоциативный объект НАЗНАЧЕНИЕ: а – пример отчета о назначении;
б – объект НАЗНАЧЕНИЕ с семантическим объектным идентификатором.

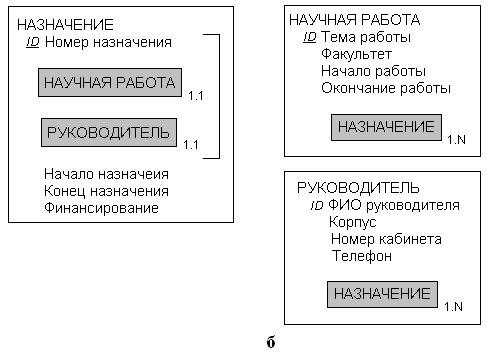

На рис. 3.38б показаны объектные диаграммы для этого случая. И НАУЧНАЯ РАБОТА, и РУКОВОДИТЛЬ являются объектными атрибутами объекта НАЗНАЧЕНИЕ, а группа {НАУЧНАЯ РАБОТА, РУКОВОДИТЕЛЬ} является идентификатором объекта НАЗНАЧЕНИЕ. Это означает, что комбинация экземпляра объекта НАУЧНАЯ РАБОТА и экземпляра объекта РУКОВОДИТЕЛЬ идентифицирует конкретное назначение.
Обратите внимание, что идентификатор Номер назначения на рис. 3.38б может являться неуникальным; тем самым указывается, что руководитель может быть назначен на одну и ту же работу несколько раз. Если это не так, идентификатор должен быть объявлен уникальным. Далее, если сотрудник (например, тот же руководитель) может быть назначен на один и тот же проект более одного раза и если по какой-то причине важно иметь уникальный идентификатор для назначения, к группе следует добавить атрибут даты или какой-нибудь еще атрибут, указывающий время (неделя, квартал и т. д.).
