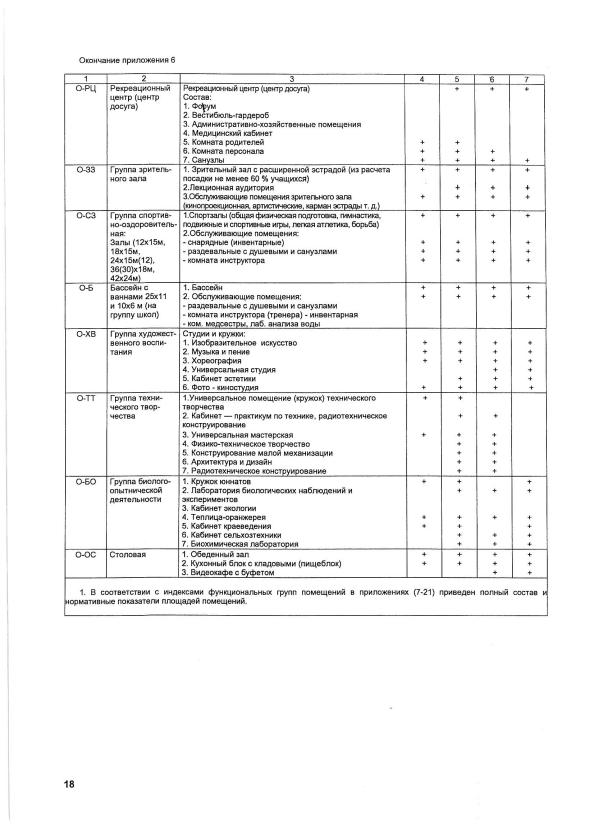

29. Функционально-планировочная структура общеобразовательных школ

НОС – средняя школа, СШП – школа с профильным обучением, Г – гимназия, Л - лицей

30. Стены из крупных блоков

Крупноблочное и крупнопанельное строительство является более индустриальным, так как позволяет вести монтаж здания из укрупненных сборных элементов заводского изготовления.

Наружные и внутренние стены из крупных блоков монтируют из крупных бетонных, силикатных, кирпичных (а также из других материалов) блоков весом до 3 т. Стеновые блоки обычно имеют отделанные поверхности, не требующие последующего оштукатуривания.

Фасадная поверхность крупных блоков для наружных стен отделывается в соответствии с требованиями архитектурного проекта (фактура, цвет, рельеф). Конструкции лестниц, перекрытий, балконов, перегородок и стропил крупноблочных зданий также состоят из отдельных сборных элементов.

Виды стен крупноблочных зданий

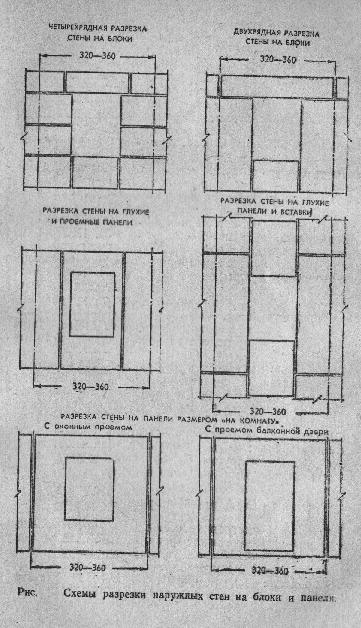

Стены крупноблочных зданий в зависимости от объемного веса бетона блоков и имеющихся в наличии монтажных механизмов разрезаются по высоте этажа на 4 или 2 ряда (четырехрядная или двухрядная разрезка).

При двухрядной разрезке стен в жилом здании (при этаже высотой 3,3 м) простеночные блоки имеют высоту 270 см, перемычки или поясные блоки - 60 см. Между простеночными устанавливают подоконные блоки высотой 90 см.

При четырехрядной разрезке простеночный блок разрезается на 3 части высотой по 90 см каждая.

Ширину оконных проемов в свету принимают 120, 160, 220 и 240 см, причем последние два размера образуются из ширины двух спаренных окон по 100 см с деревянным импостом шириной 20 см или бетонным импостом шириной 40 см.

Для внутренних стен крупноблочных зданий жилых зданий применяют двухрядную и трехрядную разрезку. При двухрядной разрезке в первом ряду устанавливают вертикальные блоки высотой 249 см для всех зданий. Горизонтальные блоки во втором ряду имеют высоту для жилых домов 55 см, для школ и больниц - 115 см.

Для школ и больниц высоту этажа принимают в 3,9 м. В этом случае высота перемычек и подоконных блоков остается без изменения, простеночные блоки при двухрядной разрезке делаются высотой 3,3 м, при четырехрядной разрезке - 1,1 м.

Двухрядная разрезка предусматривает, как правило, применение блоков весом до 3 т. Трехрядная разрезка рассчитана на блоки весом до 1,5 т, для чего вертикальные блоки внутренних стен делят по высоте на две равные части.

Для изготовления сплошных стеновых блоков предусматривается применение бетонов с объемным весом 1000 - 1600 кг/м3. При применении бетонов большего объемного веса блоки изготовляют с пустотами.

Для некоторых типов бетонных блоков (цокольных, карнизных и др.) при соответствующем обосновании могут применяться бетоны с объемным весом более 1 600 кг/м3.

Цифрами на схемах обозначено:

1 - оконные проемы,

2 - простеночные блоки,

3 - подоконные блоки,

4 - перемычечные блоки,

5 - цокольные блоки.

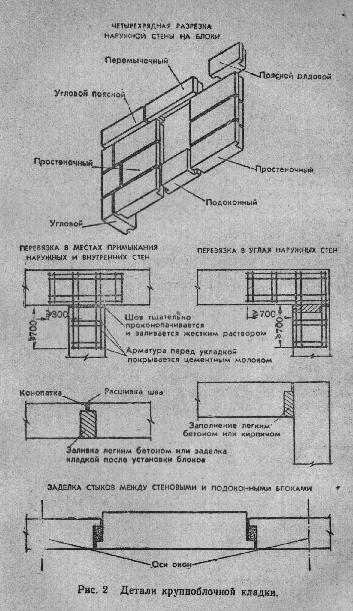

Блоки наружных стен

Блоки наружных стен предусмотрены трех размеров по толщине (Ь): 40, 50 и 60 см; блоки внутренних стен приняты толщиной 39 см с устройством (для облегчения веса и уменьшения расхода бетона) круглых пустот диаметром18 см, которые используются при необходимости в качестве вентиляционных каналов.

В зданиях высотой до трех этажей для внутренних стен применяют блоки толщиной 19 и 29 см.

Высоту цокольных блоков для зданий с подвалами принимают в 90 см. При отсутствии подвала высоту цокольных блоков уменьшают до 60 см.

Виды крупных стеновых блоков

Крупные стеновые блоки разделяются:

1. Блоки по назначению:

блоки для наружных,

блоки для внутренних стен;

2. Стеновые блоки по конструкции:

сплошные стеновые блоки,

пустотелые стеновые блоки.

Примечание: крупные стеновые блоки для наружных стен из бетона с объемным весом более 1 600 кг/м3 изготовляют с пустотами.

3. Крупные стеновые блоки по виду применяемых стеновых блоков:

стеновые блоки из легких или ячеистых бетонов,

стеновые блоки из обыкновенных (тяжелых) бетонов (объемный вес не более 1 800 кг/м3).

4. Стеновые блоки по прочности на сжатие: на марки 50, 75, 100 и 150, причем при достаточном обосновании допускается изготовление блоков из ячеистых бетонов марки 35. Марка крупного стенового блока определяется по призменной прочности бетона.

Маркировка крупных блоков

Для блоков пользуются следующей системой маркировки крупных блоков:

буквой Н с номером (например, Н-26) обозначаются блоки наружных стен толщиной50 см;

буквой В с номером (например, В-4) обозначаются блоки внутренних стен толщиной39 см.

При другой толщине блоков марка включает цифры размера блока по толщине (например, Н-2-60, В-4-29 и т. д., где 60 и 29 указывают толщину блоков в 60 и29 см).

Маркировка при четырехрядной поэтажной разрезке блоков

При четырехрядной поэтажной разрезке блоков к марке блока добавляется буквенный индекс Р, например: Н-2Р, Н-2Р-60, В-4Р, В-4Р-29 и т. д.

Специальные блоки для санитарно-технической и электротехнической проводок маркируются дробью, в числителе которой указывается основная марка блока с добавлением индекса Т.

Угловые блоки маркируются дробью, в числителе которой указывается основная марка блока, а в знаменателе - длина сторон.

Блоки с архитектурным рельефом маркируются дробью, в числителе которой указывается основная марка блока с добавлением индекса А, а в знаменателе - номер проекта.
