ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ

Кафедра «Радиотехника»

Реферат

СИСТЕМЫ ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

Выполнил: Студент группы ЭС-105

Степанов А.В.

Проверил:

Плеханов П.А.

Санкт-Петербург

2014

Оглавление

Сейсмические системы сигнализации 4

Магнитометрические системы обнаружения. 7

ЗАКЛЮЧЕНИЕ 13

Инфракрасные системы сигнализации 13

Сейсмические системы сигнализации

Сейсмические системы сигнализации (ССС) предназначены для сигнализации о вторжении нарушителя в охраняемую зону следующими способами: шагом, бегом, ползком, перекатом или подкопом. Принцип работы основан на фиксации звуковых колебаний инфракрасного и звукового диапазонов частот. В качестве чувствительных элементов применяют микрофонные и геофонные датчики, объединенные в «косу», или чувствительные кабели, размещаемые в земле на глубине 0,2…0,3 м. Изготавливаются два типа кабелей-датчиков. Первый тип основан на пьезоэлектрическом эффекте, при котором происходит изменение электрического сигнала при давлении на пьезоэлемент. Второй — жидкостной, который состоит из двух уложенных рядом в почву шлангов с незамерзающей жидкостью.

При пересечении рубежа охраны возникают микросейсмические колебания грунта при каждом шаге человека. Они воспринимаются геофонами, преобразуются в электрический сигнал и после соответствующей обработки (подсчет числа шагов, частотная фильтрация и т.д.) вызывают срабатывание системы. Главное достоинство этих датчиков — полная маскируемость их размещения и невозможность определить зону обнаружения. Однако для их использования требуется иметь свободное пространство, на котором в контрольной зоне не должно быть деревьев, высоких кустов, близко расположенных транспортных магистралей.

Более помехоустойчива ССС с чувствительным элементом в виде протяженного шланга, заполненного незамерзающей жидкостью и подключенного к мембранному датчику давления. При появлении человека непосредственно над шлангом за счет изменения давления возникает сигнал тревоги. Система имеет более узкую зону обнаружения (2...3 м) с резко спадающей чувствительностью на ее границе, за счет чего повышается помехоустойчивость.

Сейсмические датчики используются для охраны периметров территорий и зданий, устанавливаются скрыто в почву или под поверхности стен и строительных конструкций.

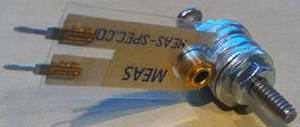

Сейсмодатчик.

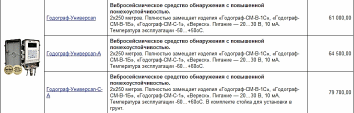

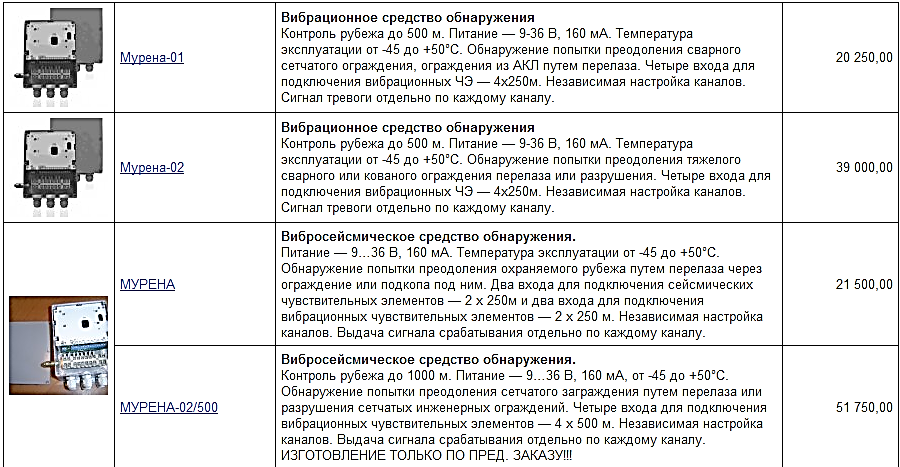

Цены на вибросейсмическое оборудование.

Установка Сейсмодатчиков.

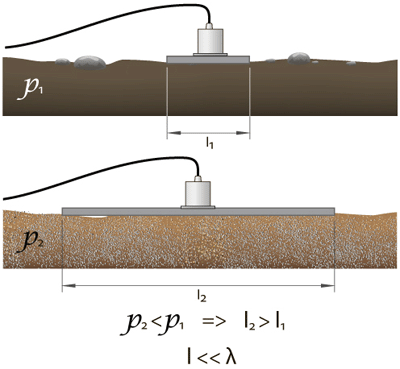

Меньше всего трудностей возникает при установке сейсмоприемника на металл или бетон. Поскольку в этом случае плотность материала корпуса датчика и объекта, на котором он установлен, и скорость звука в них соизмеримы – нет отражения волны от границы раздела при контроле сравнительно высоких частот колебаний.

При установке датчиков в грунте от водонасыщенного до сухого песчаного требуется согласующее звено. В этом случае колебания передаются от среды на согласующее звено и от согласующего звена на корпус датчика. Без согласующего звена окружающая среда будет колебаться, а датчик "стоять на месте".

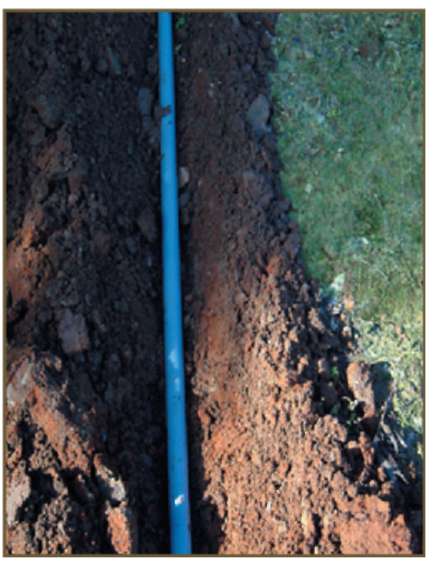

Сейсмодатчик(устанавливаемый в грунт)

Магнитометрические системы обнаружения.

Магнитометрические системы обнаружения используют в качестве чувствительного элемента многопроводной кабель, размещенный в грунте вдоль охраняемого участка на глубине 0,15…0,2 м. Все жилы кабеля соединяются последовательно, образуя распределенную индуктивную «катушку». Электронный блок измеряет эту индуктивность и выдает сигнал тревоги при ее изменении, связанном с пересечением зоны человеком, имеющим при себе какие-нибудь металлические предметы (огнестрельное или холодное оружие, предметы экипировки и т.д.). Чувствительность системы достаточна для обнаружения магнитной массы, характерной для обычного пистолета и тем более для автомата или карабина. В то же время система не реагирует на пересечение зоны животными.

Магнитометрические СО менее распространены, чем, например, сейсмические, в основном по двум причинам:

  • вследствие невозможности обнаружения так называемых “магниточистых” нарушителей (предпринявших меры по удалению ферромагнитных предметов из своего снаряжения);

  • вследствие ограничения применения вблизи источников промышленных электромагнитных помех.

Второе ограничение является существенным, а первое, как показывает практика, несущественным:

  • доля “магниточистых” нарушителей из общего объема (невооруженных, вооруженных людей и т.д.) не превышает долей % (в зависимости от специфики объекта), а их потенциальная угроза минимальна;

  • нарушителю чрезвычайно трудно определить принцип работы пассивного и маскируемого чувствительного элемента и конфигурацию зоны обнаружения.

Магнитометрические средства, в отличие от сейсмических, нечувствительны к агрегатному состоянию грунта и большинству природно-климатических факторов (за исключением молний и магнитных бурь), что определяет их относительно высокую потенциальную помехоустойчивость.

Различают несколько типов магнитометрических средств сигнализации обнаружения: с использованием эффектов переизлучения сигнала (СОП), биения частоты (СОБ), самоиндукции (СОИМ), локального искажения магнитного поля Земли (СОМ, магнитометр).

Магнитометрическая система «МУЛЬТИГАРД» является пассивной системой скрытого раннего обнаружения факта вторжения и предназначена для охраны промышленных предприятий, энергетических комплексов, аэродромов, военных баз и других особо важных объектов. Чувствительный сенсорный кабель системы «МУЛЬТИГАРД» устанавливается под различными типами поверхностей: асфальтовое и бетонное покрытие, под водой и льдом и т.д.  Система основана на принципе определения магнитной аномалии (MAD), который позволяет ей отследить проникновение на объект любого субъекта с ферромагнитным предметом (ключи, часы, холодное и огнестрельное оружие, зубные коронки и т.д.).

Особенности:

  • Может устанавливаться в воду для защиты от пловцов и плавсредств.

  • Соединение с любыми приемно-контрольными приборами.

  • Полная маскируемость и пассивность системы.

  • Эффективная работа под любым типом грунта, бетоном, асфальтированными дорогами, взлетнопосадочными полосами, сельхозугодиями, горными местностями, между деревьями и под водой.

  • Простота установки.

  • Возможность создания упреждающего рубежа.

  • Определение направления движения нарушителя.

  • Независимость от погодных условий (снег, дождь и т.д.).

  • Прочный армированный чувствительный кабель.

  • Высоконадежное оборудование.

  • Поставляется в 2 конфигурациях:

– CMS – система для работы в составе программно-аппаратного комплекса СOM-4000 XP, с помощью которого информация в унифицированной форме передается в единый компьютеризированный центр.  – HWS – система для работы в составе любых других систем, в которых сигнал тревоги от извещателя формируется посредством замыкания/размыкания «сухих» контактов реле.

Таблица 1 - технические характеристики

Технические характеристики

M-UPD SUPDS

Протяженность зоны обнаружения:

– кабелем

до 1 000 м

– Pole Detection

до 120 м

Типичная область обнаружения:

– с кабелем

3 м радиусом

– с Pole Detection

1,5 м радиусом

Обработка сигнала

специальный адаптивный алгоритм

Условия окружающей среды:

все погодные условия

Диапазон рабочих температур:

от –30 до +70°С

Постоянный ток:

от 15 до 28 В

Запечатывание

Класс защиты IP67

Габариты:

– диаметр

40 мм 150 мм

– высота

250 мм 180 мм

Вес:

8–10 кг 2 кг

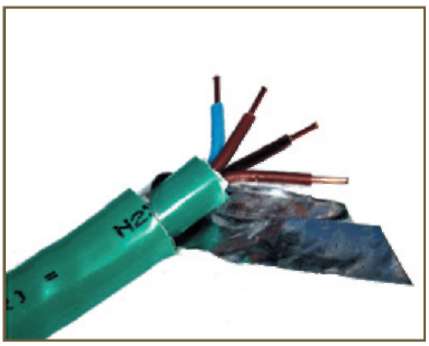

Сенсорный кабель системы Multigard – 2000

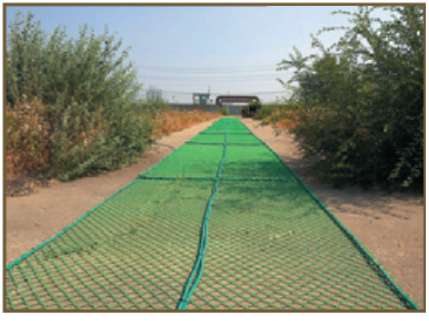

Монтаж сенсорного кабеля системы Multigard – 2000 с использованием пластиковой сетки.

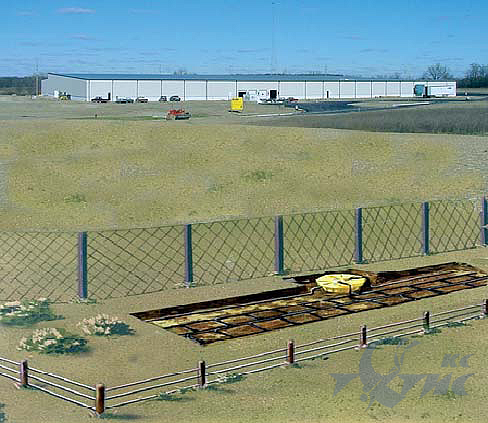

Подземный чувствительный элемент типа “Pole”

Конец формы

Дукат ГКАЖ.425323.001

Производитель: Дедал (Россия)

Магнитометрическое маскируемое (устанавливаемое в грунте на глубине 30-40 см) средство обнаружения. Предназначено для обнаружения транспортных средств, пересекающих контролируемый рубеж с указанием направления движения («от нас», «к нам»).

Стоимость: 165 000 РУБ.

Дукат-Р ГКАЖ.425323.002

Производитель: Дедал (Россия)

Магнитометрическое радиоканальное маскируемое (устанавливаемое в грунте на глубине 30-40 см) средство обнаружения с передачей информации по радиоканалу и автономным источником питания

Стоимость: 340 000 РУБ.

Дуплет-Р ГКАЖ.425165.003

Производитель: Дедал (Россия)

Сейсмомагнитометрическое маскируемое (устанавливается в грунте на глубине 30-40 см) средство обнаружения с передачей информации по радиоканалу и автономным источником питания

Стоимость: 785 000 РУБ.
