Зміст курсового проекту пояснювальна записка креслення до проекту

1. Керуюча ЕОМ. Схема електрична принципова

Загальний об'єм креслень проекту 1 листа формату А1

Завдання видано________________________

Термін виконання проекту________________

Керівник проекту_____________(Ю.В. Рудь )

ДОДАТОК Б титульний лист до курсового проекту

ЗАТВЕРДЖЕНО

Наказ Міністерства освіти і науки,

молоді та спорту України

29 березня 2012 року № 384

Форма № Н-6.01

Дружківський технікум ддма

Циклова комісія спецдисциплін спеціальності 5.05050202 “Обслуговування верстатів з ПУ і РТК”

Курсовий проект

з «Основ дискретної автоматики,

МП техніки та програмування»

на тему: “Розробити керуючу ЕОМ для автоматизації виробничого процесу”

Студента 3 – го курсу …… групи

напряму підготовки 050502 “Інженерна механіка”

спеціальності 5.05050202

П. І. Б.

Керівник викладач спец дисциплін Козачук В.П.

Національна шкала ________________

Кількість балів: __________Оцінка: ECTS _____

Члени комісії ________________ ___________________________

________________ ___________________________

м.Дружківка - 2013рік

ДОДАТОК В Технічні характеристики ЦАП та АЦП

Таблиця В.1 – Технічні характеристики ЦАП

Тип

Кількість розрядів

Час установлення, мкс

Абсолютна похибка, %

Опорна напруга, В

Напруга джерела живлення, В

Струм споживання, mА

К572ПА1

10

5

±3

+17

5...17

2,0

К572ПА2

12

15

±5

±15

5±5%

2,0

К594ПА1

12

3,5

-

10±3

5...15

-15±10%

25,0

35,0

К1108ПА1

12

0,4

±0,3

2,2...10,5

5±5%

-15±10%

15,0

46,0

К1118ПА2А

10

0,03

±2

-30

+5,0±5%

15,0

Таблиця В.2 – Технічні характеристики АЦП

Тип

Кількість

розрядів

Час

перетворення, мкс

Абсолютна похибка перетворення, %

Діапазон вхідної напруги, В

Опорна

напруга, В

Напруга джерела живлення,

В

Струм споживання, mА

К572ПВ1

12

110... 170

±3

0... -2,4

±15

5±5%

15±10%

3

5

К1107ПВ1

6

0,1

±0,1

-2...0

-0,075…0

-1,9...-2,1

5±1%

-6±1%

30

150

КП08ПВ1

10

0,9

±8

-0,1...4,2

4,096

+5±5%

-5,2±3%

50

К1113ПВ1

10

30

±4

-5...+5

0...10

10

5±5%

-15

10

20

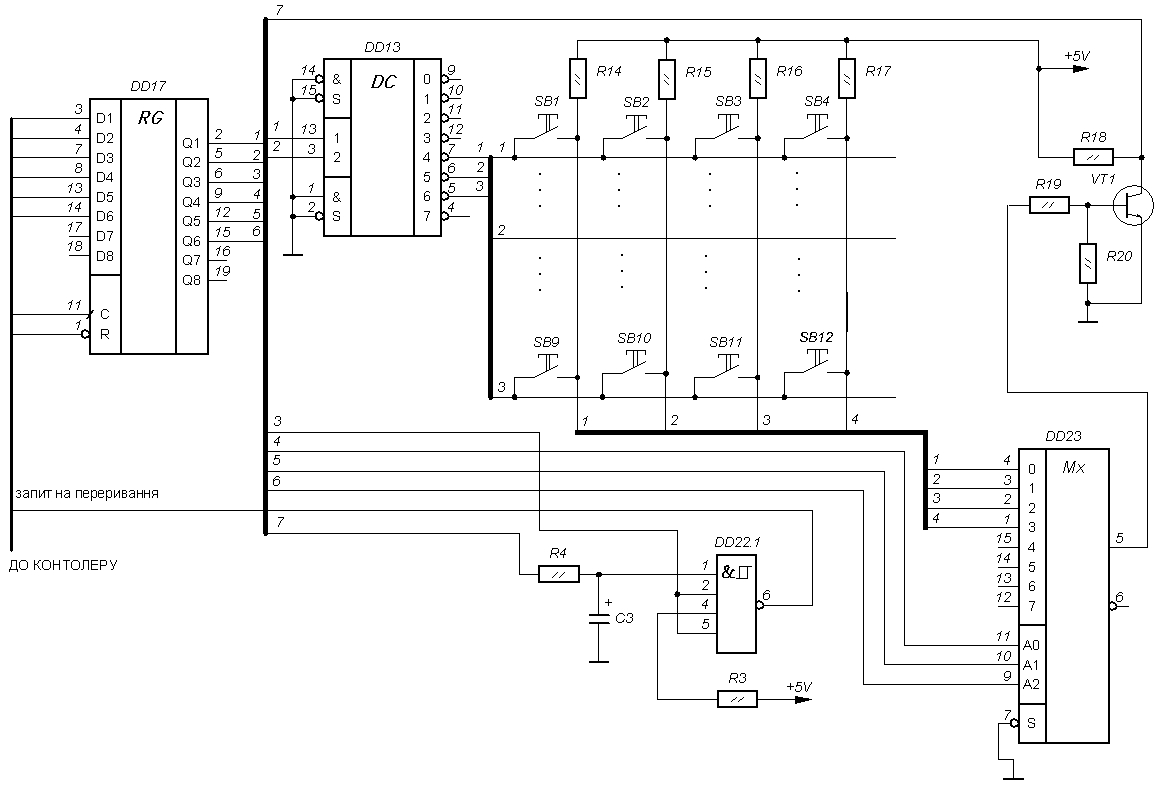

ДОДАТОК Г Зразок схеми підключення клавіатури

Рисунок Г.1 – Схема підключення клавіатури

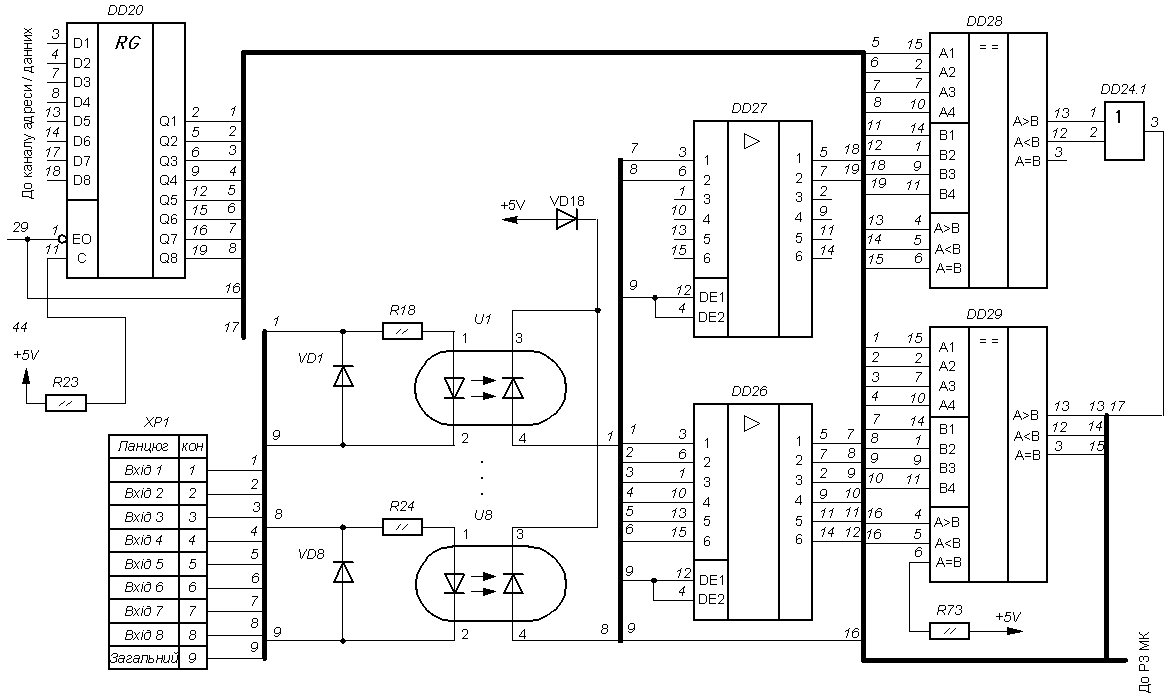

ДОДАТОК Д Модуль дискретних входів ЕОМ

Рисунок Д.1 – Схема модуля дискретних входів

ДОДАТОК Є

Технічні вимоги до проектованої ЕОМ

1.1 МікроЕОМ повинна включати:

а) процесор ПЦ (для виконання арифметико-логічних операцій й операцій обміну);

б) постійний запам’ятовуючий пристрій ПЗП (для виконавчих програм);

в) оперативний запам`ятовуючий пристрій ОЗП (для програм обробки і зберігання проміжних результатів);

г) пульт оператора ПО (містить органи керування й індикації);

д) адаптер каналу АК (для зв'язку процесора з блоками спряження);

е) контролери приводів КП (для зв'язку з виконавчими приводами механізмів верстату або робота);

ж) контролери вимірювальних перетворювачів КВП (для зв'язку з фотоелектричними перетворювачами переміщень і кругових обертань);

з) контролери електроавтоматики КЕ (для перемикання виконавчих реле і прийому сигналів стану контактів реле й кнопок);

1.2 Технічні характеристики процесора:

а) система команд: команди мікроЕОМ «MCS-51»:

б) число 8-бітних регістрів загального призначення (РЗП) 32 шт.;

в) продуктивність при виконанні команд типу "складання" при регістровому методі адресації (4500 ± 100) тис. оп./с.

г) тактова частота від 2 Мгц до 12 Мгц;

д) адресний простір пам’яті даних 64 Кбайт;

е) адресний простір пам’яті даних програм 64 Кбайт;

ж) число ліній запитів на переривання......................5.

1.3 Технічні характеристики пам’яті:

а) інформаційна ємність ОЗП > xx Кбайт;

б) інформаційна ємність ПЗП > xx Кбайт;

1.4 Технічна характеристика пульта оператора (ПО). Лицьова панель ПО повинна містити:

а) xx цифрових індикаторів типу АЛС342Б (можливе використання іншого типу індикації);

б) xx клавіш типу ПКН-150.

Органи керування й індикації ПО повинні забезпечувати введення, редагування, виконання програм і управління обладнанням в різних режимах роботи.

1.5 Технічна характеристика адаптеру каналу (АК):

а) тип каналу - загальна шина;

б) призначення АК - для зв‘язку мікропроцесора з блоками спряження (БС) верстату;

в) склад сигнальних ліній приведений у таблиці 1.

Таблиця 1

Назви ліній

Число ліній

Напрямок передачі

1. Вибір блока (адреса)

16

ПЦ=>БС

2. Підадрес

8

ПЦ=>БС

3. Запис

1

ПЦ=>БС

4. Скидання

1

ПЦ=>БС

5. Переривання прийнято

1

ПЦ=>БС

6. Дані

8

ПЦ=>БС

7. Готовність

1

БС=>ПЦ

8. Переривання - запит

2

БС=>ПЦ

де: ПЦ - процесор;

БС - блок сполучення.

г) сигнал БС - низький рівень на лінії в перебігу 10 мкс;

д) параметри сигналів каналу повинні відповідати схемам ТТЛ-типу;

1.6 Технічні характеристики контролера вимірювальних перетворювачів:

а) скважність електронних сигналів 2 ± 0,2;

б) тривалість фронтів < 1 мкс;

в) максимальна частота слідування імпульсів - 63 КГц;

г) рівень сигналів на вході КВП (при навантаженні 150 Ом) не більше 1,5В (логічний нуль) і не більше 11,5 В (логічна одиниця);

д) на вході КВП сигнальні кола повинні бути гальванічне розв’язані від решти частин ПЧПК;

е) число ліній аналогових входів відповідає числу датчиків зворотного зв’язку - xx .

1.7 Технічні характеристики контролерів приводів (КП):

а) код в (11 біт) перетворюється в аналоговий керуючий сигнал, який поступає на силову частину привода;

б) Uвих -10 В ... +10 В при Rh> 2 кОм. Цифроаналоговий перетворювач (ЦАП) по входам і його блоки живлення повинні бути гальванічне розв’язані від решти частини ПЧПК.

Число приводів - xx .

1.8 Технічні характеристики контролера електроавтоматики (КЕ). Призначений для перемикання виконавчих реле і прийому сигналів стану контактів реле і кнопок.

КЕ повинен забезпечувати:

а) xx - вхідних ліній;

б) xx - вихідних ліній.

Iвих = 0,2 А при Uип = 24 В по кожному вході. КЕ повинен бути гальванічне розв’язаним із верстатом.
