5.3 Дополнения к zrlc измерителю

5.3.1 Сигнал управления переключателем диапазонов

В стабильной версии задаем на основной панели установок:

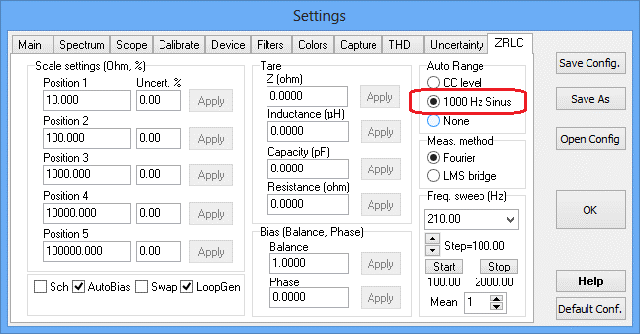

Выбор управляющего сигнала на основной панели установок

Запускаем измеритель.

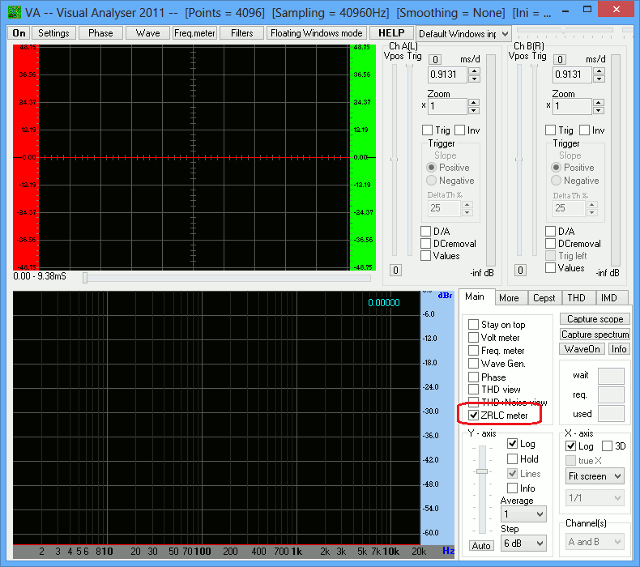

Запуск ZRLC измерителя в стандартном режиме

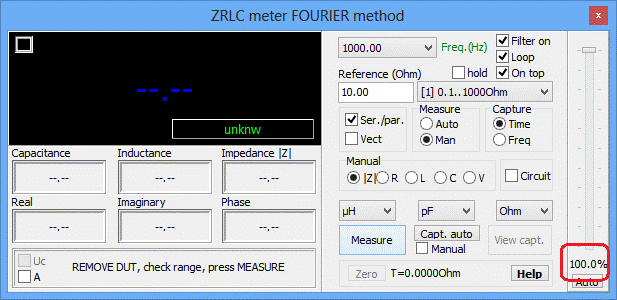

Окно измерителя

Запускаем измерение кнопкой «Measure», движок регулятора начинает двигаться:

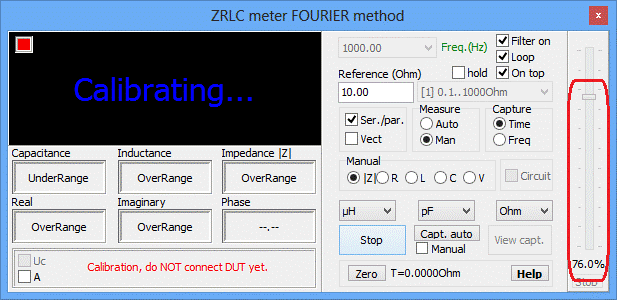

Вид измерителя при калибровке (индикатор слева красный, выходное напряжение меняется)

Дожидаемся окончания калибровки:

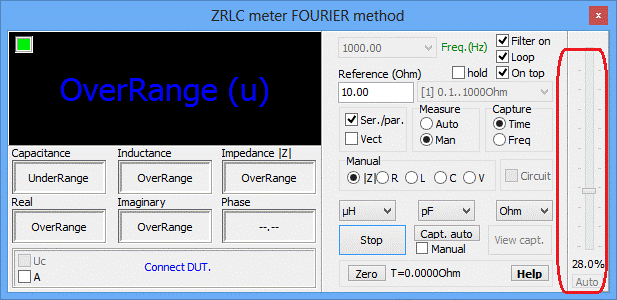

Вид измерителя по завершению калибровки

При этом во втором канале генератора устанавливается сигнал:

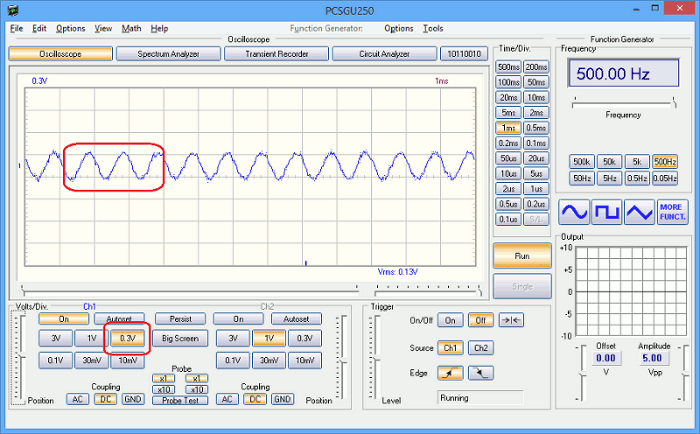

Сигнал на втором выходе генератора после калибровки на 1 диапазоне

Остановим, выключим измерение.

Переключим измерение на 3 диапазон (эталонное сопротивление 1000 Ом):

Переключение диапазона измерения

Сигнал второго канала:

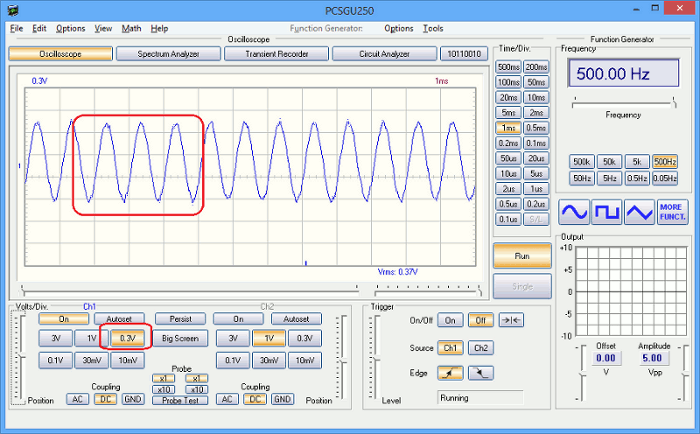

Сигнал управления на 3 диапазоне

Аналогично можно проверить все диапазоны измерения.

5.3.2 Измерение на разных частотах

Используя кнопку «Capt. auto», можно запустить механизм измерения на разных частотах. После запуска начинается калибровка измерителя на разных частотах:

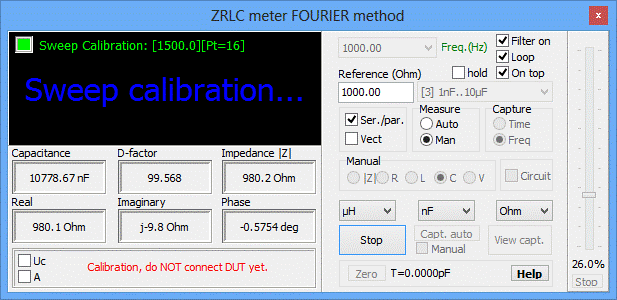

Калибровка измерителя на разных частотах

При калибровке, как это видно на рисунке, испытуемое устройство должно быть отключено.

Когда калибровка завершится, программа предложит подключить испытуемое устройство.

Завершается измерение сообщением об окончании процесса.

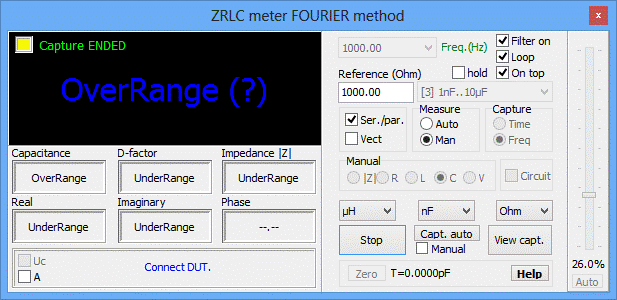

Завершение калибровки для измерения на разных частотах

Теперь, щелкнув по кнопке «View capt.», вы можете увидеть график результатов измерений на разных частотах (если выбрано измерение на разных частотах, установлен флажок Freq в разделе Capture). Диапазон частот можно изменить в настройках измерителя.

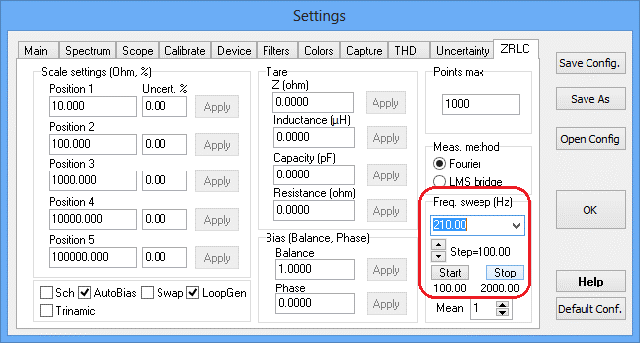

Задание диапазона частот на основной панели установок

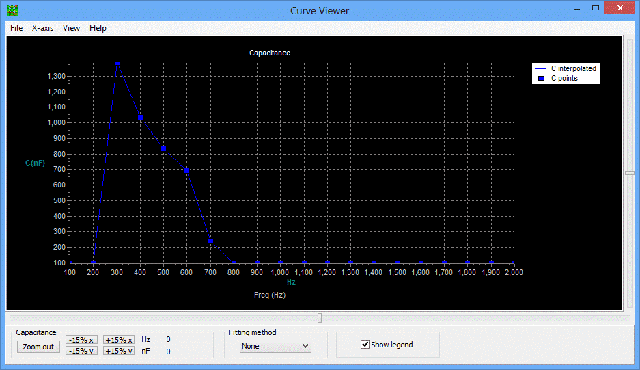

График зависимости измерения от частоты

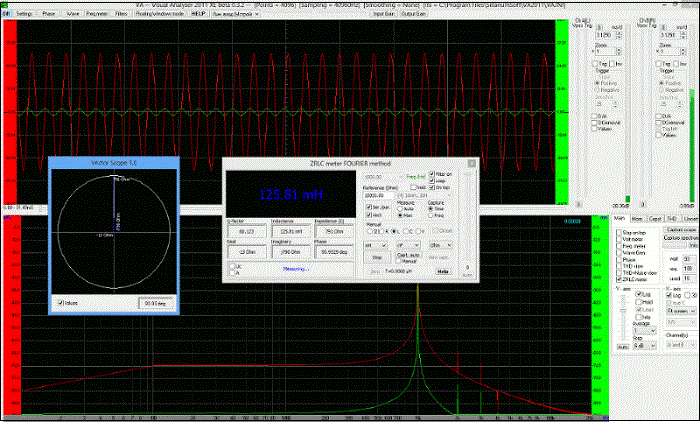

Измерение индуктивности ZRLC измерителем

Подготовил: Гололобов В.Н. по заказу Радиоежегодник
