2.4 Лестницы

Для межэтажного сообщения имеются лестницы. В проектируемом здании применяются крупноэлементные лестницы из площадок и маршей плитной конструкции.

Высота этажа 3000мм. Ширина одной (ЛПФ1) лестничной площадки 5400 мм, что соответствует марке ЛПФ 54.22, другой (ЛПФ2) - 5400 мм, что соответствует марке ЛПФ 54.19. Ширина лестничного марша 1400 мм, что соответствует марке 2ЛМФ 39.14.17. Лестничные марши и площадки подобраны по каталогу на основании расчета. Между маршами обеспечивается зазор 300 мм, для свободного пропуска пожарного шланга.

Ограждения на лестницах устраиваются металлические с деревянными поручнями. Стойки ограждения привариваются к закладным деталям марша. Высота ограждения лестницы составляет 900мм.

2.5 Крыша

По конструктивному решению крыша запроектирована с теплым чердаком. Покрытие здания включает железобетонную плиту покрытия 120 мм, пароизоляцию 2 слоя, выравнивающую цементную стяжку толщиной 70 мм, утеплитель (пенополистирол) 100мм и 2 слоя покрытия “Технониколь”.

По периметру парапета, для защиты швов, выполняется дополнительная гидроизоляция рубероидом. Парапеты защищены парапетными плитами.

Для отвода ливневых и талых вод с поверхности крыши запроектированы внутренние организованные водостоки по средствам водосборных воронок и созданием уклона к этим воронкам 0,05 промили. Через стояки ливневой канализации вода сбрасывается в сети городской канализации.

2.6 Полы

Конструктивные решения полов, места их применения и площадь приведены в таблице 2.1 экспликация полов.

Таблица 2.6 - Экспликация полов

Наименование помещений	Тип пола	Схема пола	Элементы пола и их толщина, мм	Площадь., м2

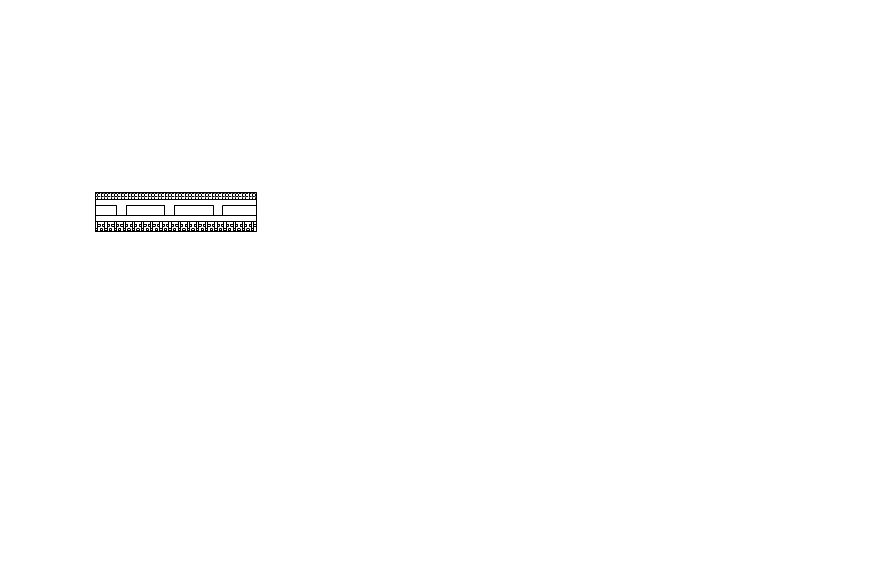

Санузлы и ванные	1		1.Плитка керамическая-20мм 2.Цементно-песчаная стяжка -160мм 3.Оклеечная гидроизоляция 4.Плита перекрытия 120 мм	89,28

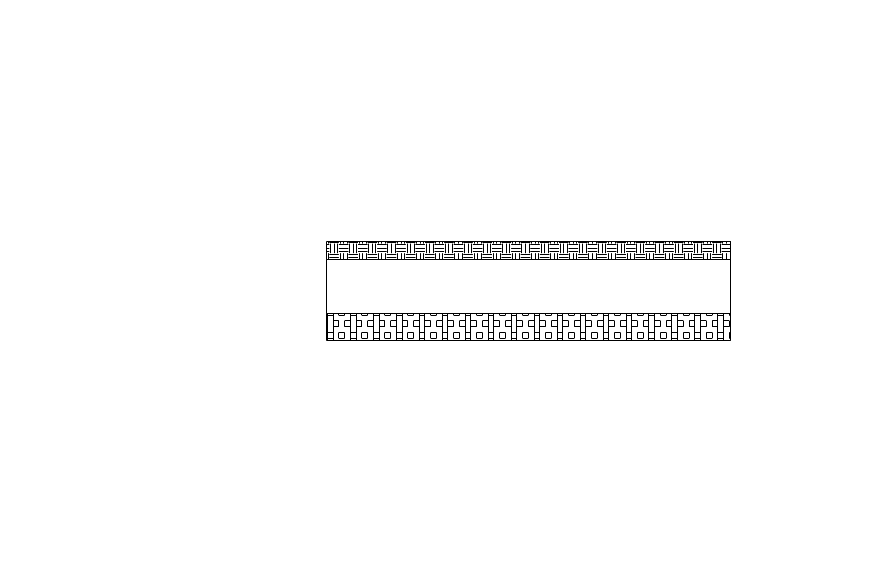

Технический этаж/чердак/	2		1.Цементно-песчаная стяжка 30мм, 2.Плиты м/ватные 200 мм 3.Пароизоляция 4.Плита покрытия 120 мм	272,16

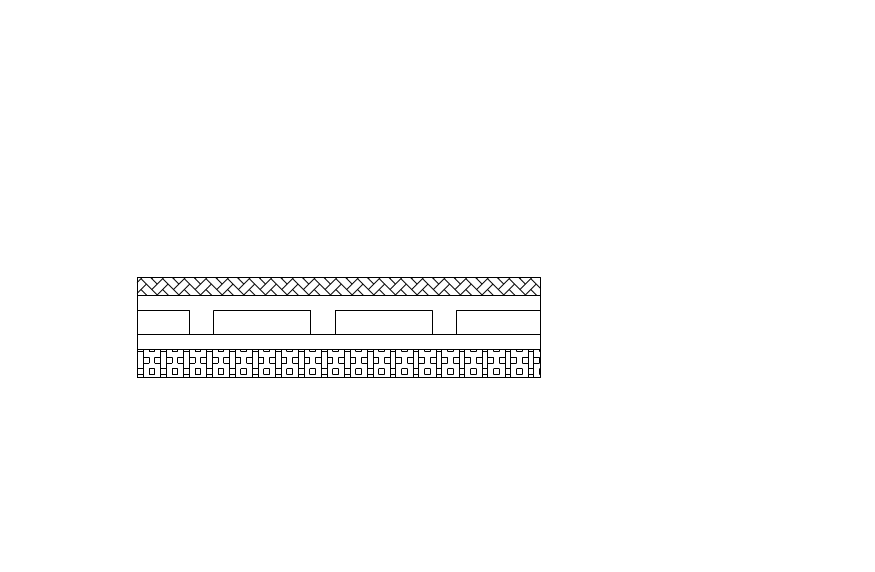

Во всех жилых комнатах, кухнях и прихожих	3		1.Линолеум на теплоизоляционной основе -5 мм 2.Цементно-песчаная раствор М 150 – 50 мм 3.Теплоиз. прокладка -40 мм 4.Плита перекрытия 120 мм	1404,72
На всех лестничных клетках	4		1.Плитка керамическая-20мм 2.Цементно-песчаная стяжка -20мм 3.Плита перекрытия 120 мм	199,26

2.7 Оконные и дверные заполнения. Спецификация элементов заполнения.

Естественное освещение помещений обеспечивается через окна. В здании приняты деревянные двухстворчатые окна. В связи с необходимостью избежания значительных теплопотерь решено принять окна с тройным остеклением из клееного деревянного бруса.

Окна имеют поворотно-откидные переплеты. Переплеты в стенах закрепляются анкерами либо ершами. Зазор между коробкой и стеной тщательно заделывается монтажной пеной “макрофлекс”. Коробку антисептируют и обкладывают по периметру слоем толя. Внутренние и наружные откосы штукатурятся, и устраивается отлив из оцинкованной стали. Внутри устанавливаются подоконные доски.

Двери, устанавливаемые внутри квартир, изготавливаются из клееного бруса с филенчатыми вставками, шириной: входные - 1010 мм; внутриквартирные (межкомнатные) - 910 мм; в санузлах, ванных - 910 мм.

По периметру дверной коробки устраивается пенополиуретановая уплотняющая прокладка. Внутренние двери в гостиные и кухни имеют обвязанное полотно с остеклением, дверные коробки без порогов. Навеска на две петли. Основные дверные приборы: навесные металлические петли, дверные ручки, врезные замки, задвижки.

Для входа в здание служат металлические двери, двупольные. Высота вышеуказанных дверей - 2110 мм, ширина - 1460 мм. Входные двери оборудованы уплотняющими прокладками в притворах. Коробка усиленная, навеска на три петли, имеется порог.

Таблица 2.7а - Ведомость проемов

Марка, позиция	Размер проема в кладке b×h,мм
ОК1	12101510
ОК2	15101510
ОК3	21101510
Д1	9102110
ДБ2	9102110
Д3	10102110
Д4	19202110
Д5	14602110

Таблица 2.7б - Спецификация элементов заполнения

Поз.		Обозначение	Наименование	Количество на этаж
				1	2-9			Всего
Окна
ОК1	СТБ 939-93		ОРС 15–12 ССП	1			8	9
ОК2			ОРС 15–15 ССП	8			64	72
ОК3			ОРС 15–21 ССП	0			8	8
Дверные блоки
Д1		СТБ 1138-98	ДВДГ21-9Ф	13		104		117
Д3			ДВДЧ 21-10Ф	2		16		18
Д4			ДВДГ21-19Ф	1		0		1
Д5			ДВДГ 21-15Ф	1		0		1
ДБ2		СТБ 939-93	БР 21-9 ССП	4		32		36
