1.7 Оконные и дверные заполнения. Спецификация элементов заполнения.

Таблица 2.2. Спецификация элементов заполнения .

Поз.	Обозначение	Наименование	Количество на этаж			Масса ед*кг
			1	2-5	всего
Окна
ОК1	СТБ 939-93	ОРС 15-18 м/с н	12	48	60
ОК2		ОРС 9-18 м/с н	4	16	20
ОК3		ОРС 15-12 м/с н	8	32	40
Дверные блоки
1	ГОСТ 6629-88	ДУ 21-10	6	24	30
2		ДО 21-9П	18	72	90
3		ДО 21-8П	12	48	60
4		ДВ 21-13	4	-	4
ДБ1	ГОСТ 24698-81	ДБ 21-9	8	32	40

В связи с необходимостью избежания значительных теплопотерь решено принять окна с тройным остеклением из клееного деревянного бруса. Окна имеют поворотно-откидные переплеты. Переплеты в стенах закрепляются анкерами, либо ершами. Зазор между коробкой и стеной тщательно заделывается монтажной пеной “макрофлекс”. Коробку антисептируют. Внутренние и наружные откосы штукатурятся и устраивается отлив из оцинкованной стали. Внутри устанавливаются подоконные доски.

Двери, устанавливаемые внутри квартир, изготавливаются из клееного бруса с филенчатыми вставками, шириной: входные-970 мм; внутриквартирные (межкомнатные) - 870 мм; в санузлах, ванных – 770 мм.

Входные подъездные двери изготавливаются металлическими, двупольными. Высота вышеуказанных дверей-2085 мм, ширина -1874 мм.

1.8 Отделка стен

Наружная отделка стен: отделка цоколя мраморными плитками. Отделка фасадов декоративными акриловыми штукатурками.

Внутренняя отделка стен: внутренняя отделка комнат. Потолки шпатлюются и покрываются водододисперсионной краской. Стены, после шпатлевания оклеиваются обоями. Внизу стен и перегородок в наличии имеются деревянные плинтуса. Двери обналичиваются доской

Внутренняя отделка кухонь и санузлов. Потолки шпатлюются и окрашиваются вододисперсной краской. Стены отделаны глазурованной плиткой на высоту 2,5 м от пола. Внизу стен и перегородок в наличии имеются плинтуса ГРЕС.

Внутренняя отделка коридора. Потолки шпатлюются и покрываются вододисперсной краскойю. Стены, после шпатлевания оклеиваются обоями.

2 Строительная теплофизика

2.1 Теплотехнический расчет

Теплотехнический расчет выполняется по НБ 2.04.01-0-97 (строительная теплотехника).

1 – керамзитобетон; 2 – пенополистирол; 3 – керамзитобетон.

Рисунок 2.1–Эскиз поперечного сечения панели

По приложению А СНБ определяем коэффициент теплопроводности λ Вт/м^{2 0}с и плотности слоёв кг/м³

Таблица: 2.1 – Теплотехнические показатели

№ слоя	Плотность ρ, кг/м3	Толщина δ, м	Коэфф. теплопровод.	Коэфф. теплоусв.
1	1800	0,05	0,92	12,33
2	35	x	0,05	0,48
3	1800	0,1	0,92	12,33

Термическое сопротивление слоя многослойной конструкции R, m²*C/Вт, определяем по формуле (5,5) СНБ:

R=δ/λ (2.1)

Принимаем по т. 4,2 и Пр. А СНБ, нормальный режим эксплуатации.

Сопротивление теплопередачи ограждающей конструкции R_T,M^{2 0}C/Вт, по ф-ле (5,6)СНБ:

(2.2)

α_В- коэффициент теплоотдачи внутреннего слоя, принимается по т. (5,5)СНБ:

α_В=8,7Вт/м²*⁰С

α_Н- коэффициент теплоотдачи наружного слоя, принимается по т. (5,7)СНБ:

α_н=23Вт/м²*⁰С.

R_К – термическое сопротивление ограждающей конструкции м²*⁰С/Вт.

Для многослойной ограждающей конструкции с последовательным расположением слоёв определятся по формуле (5, 7) СНБ:

R_К=R₁+R₂+…..+R _n

R_k для отдельных слоёв конструкций (R₁,R₂…..R_n), определяется по формуле (5.5) СНБ.

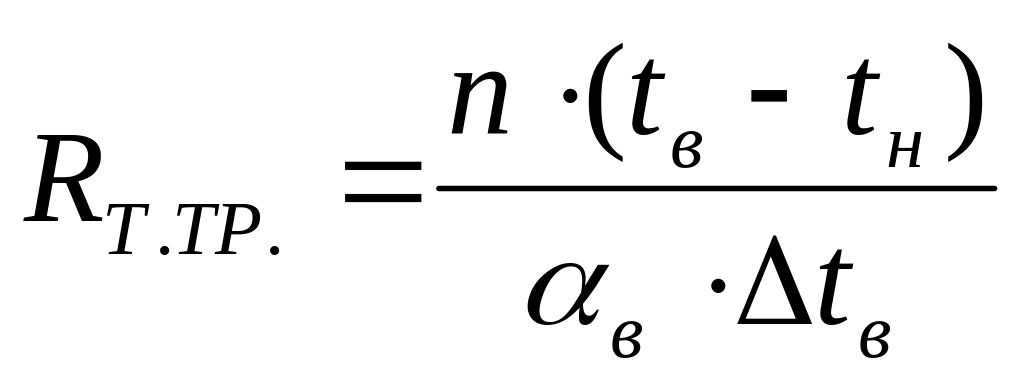

Сопротивление теплоотдаче ограждающей конструкции должно быть: R_T≥ R_T.НОРМ.

R_T.НОРМ–нормативное сопротивление теплоотдаче (опр. по т.5,1 СНБ):

R_T.НОРМ=2,5 м²*⁰С/Вт,

для наружных стен крупнопанельных зданий. Принимаем R_T.НОРМ=2,5, считаем, что R_T= R_T.НОРМ,

тогда

; (2.3)

;

;

x = 0,03 м, принимаю 100 мм

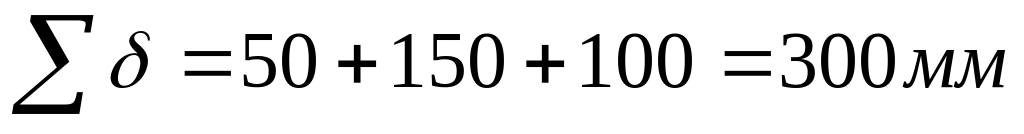

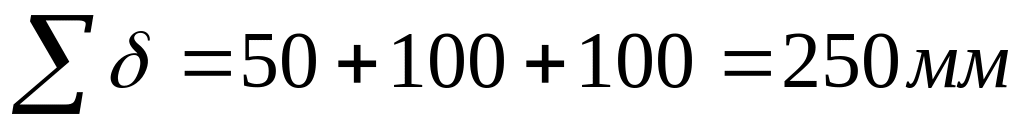

Таким образом суммарная толщина стены:

;

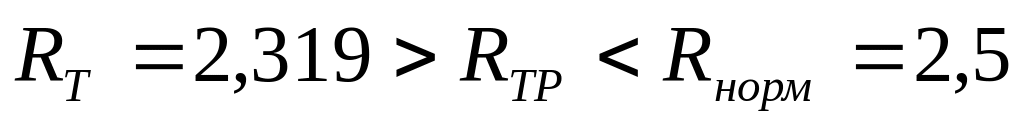

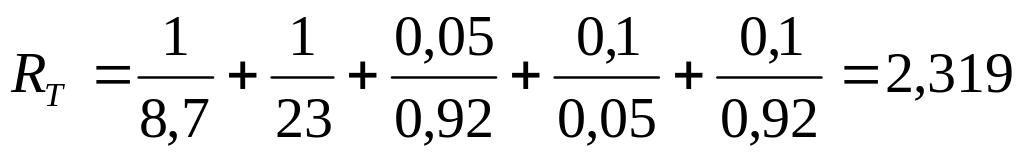

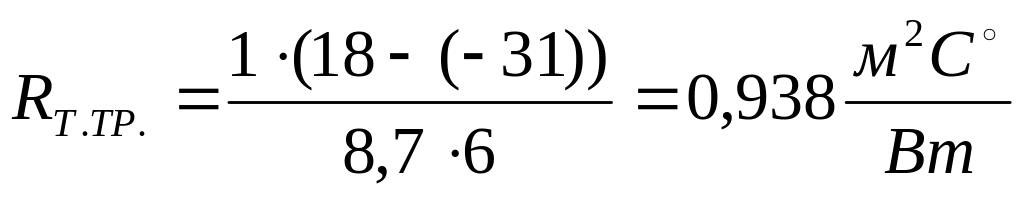

Проверяем:

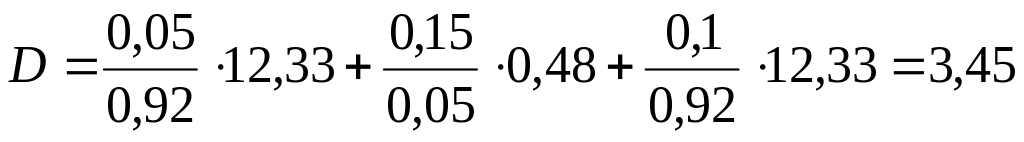

Тепловая энергия ограждающей конструкции

; (2.4)

т.е. принято верно

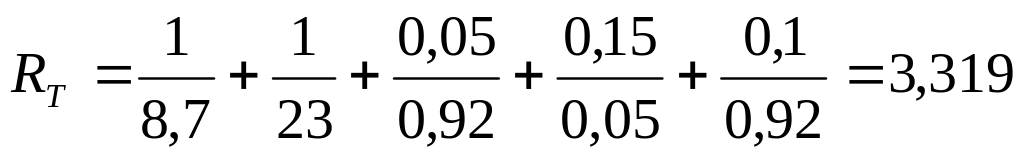

Поэтому увеличиваем толщину утеплителя до 150 мм

т.е. принято верно

Окончательно принимаем наружную стеновую панель толщиной 300 мм.
