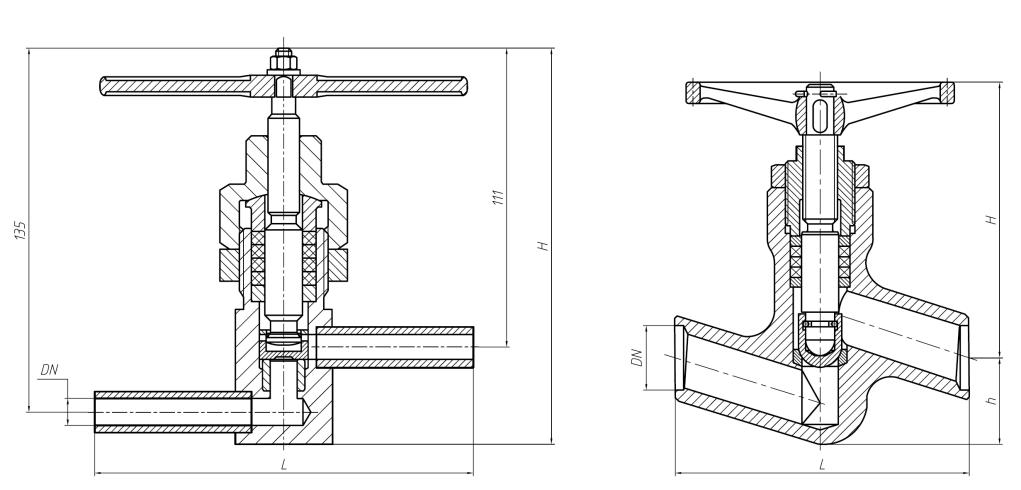

Техническая характеристика и основные размеры

Обозначение

маркировочное

Аналог

DN, мм

Рр, МПа

t, °C

ΔР,

МПа

Q, т/ч *

Fmaх, см ²

D1, мм

D2, мм

L, мм

H, мм

h,мм

Мкр, Н·м

Масса, кг

СЭ.КЛ.2.3.3.100/150.255.Э 2500081

950-100/150-Э

100/

150

25,0

545

25,0

206

19,0

97

170

600

1282

450

1110

700

СЭ.КЛ.2.3.3.100/150.255.Э 250082

950-100/150-Э-01

100/

150

25,0

545

25,0

120

19,0

97

170

600

1282

450

1110

700

СЭ.КЛ.2.3.3.150/250.255.Э 250083

950-150/250-Э

150/

250

25,0

545

25,0

480… 740

95,6

151

263

730

1282

450

2000

1412

СЭ.КЛ.2.3.3.150/250.255.Э 250084

950-150/250-Э-01

150/

250

25,0

545

25,0

480… 740

95,6

151

263

730

1565

585

2000

1457

СЭ.КЛ.2.3.3.150/250.255.Э 250085

950-150/250-Э-02

150/

250

25,0

545

25,0

375… 580

95,6

151

263

730

1565

585

2000

1413

СЭ.КЛ.2.3.3.200/250.255.Э 250086

950-200/250-Э

200/

250

25,0

545

25,0

1000

116,5

208

251

850

1485

600

3096

2361

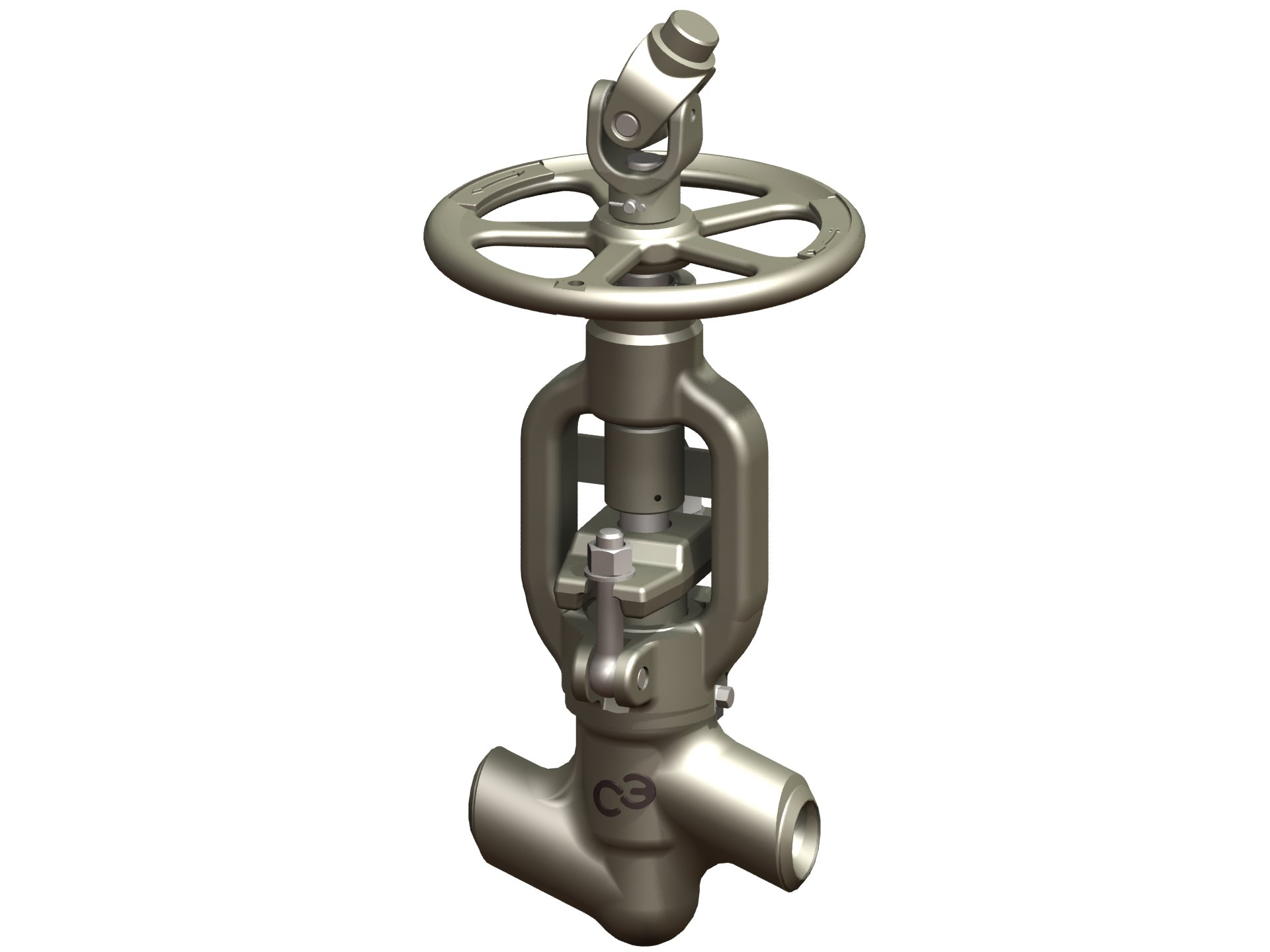

Клапаны запорные предназначены для установки на оборудовании и трубопроводах тепловых электрических станций (ТЭС, ТЭЦ, ГРЭС) с соответствующими рабочими средами и параметрами с целью отключения или включения потока рабочей среды.

Управление клапанами осуществляется приводами: электропривод встроенный (Э), электропривод с фланцевым присоединением к арматуре (ЭУ), приводная головка с цилиндрической (ЦЗ) или конической (КЗ) зубчатой передачей, ручной привод (маховик (М), рукоятка (Р), маховик с муфтой шарнирной (шарнир Гука) (Г)).

Уплотнительная поверхность – наплавка из коррозионностойких сталей.

Класс герметичности – "С" по ГОСТ Р 54808-2011.

Присоединение клапанов к трубопроводу – под приварку.

Установочное положение клапанов любое в верхней полусфере относительно горизонтальной плоскости.

Климатическое исполнение – У3 по ГОСТ 15150-69.
