Охладители пара

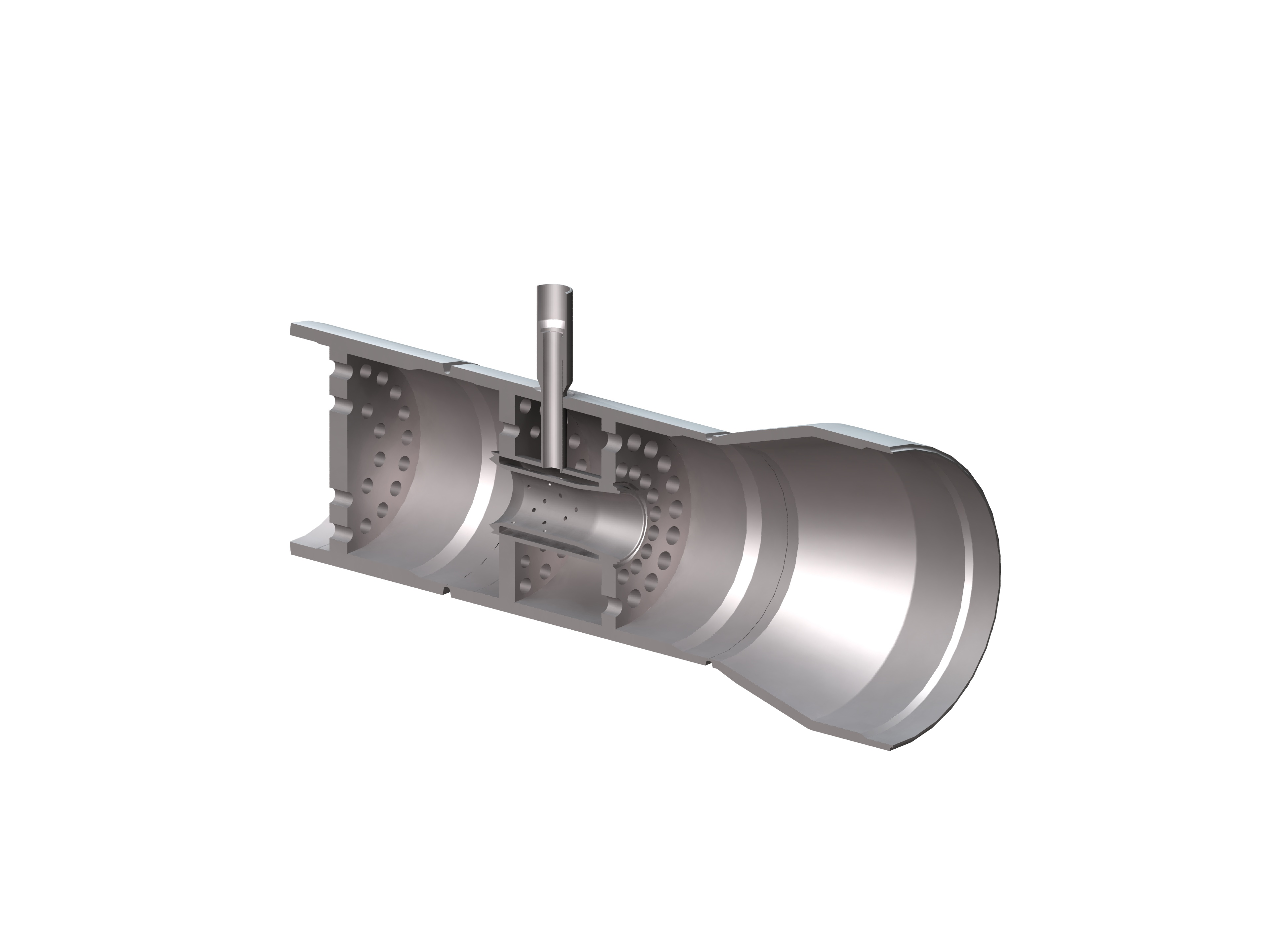

Охладитель пара предназначен для снижения температуры и давления пара в редукционно-охладительных установках технологических линий тепловых электростанций и являются составной частью комплекта изделий, входящих в ОУ, РОУ, БРОУ. Охладители пара могут снабжаться одной или несколькими дроссельными решетками, осуществляющими окончательное редуцирование пара. Одновременно эти решетки частично выполняют роль шумоглушителей, снижая уровень шума при расширении пара в охладителе. Охлаждающая вода впрыскивается с помощью распылительных устройств – форсунок (рис. 1) и распыливающих сопел (рис. 2).

Присоединение к трубопроводу – под приварку.

Установочное положение – горизонтальное или вертикальное.

Направление потока среды – по стрелке на корпусе.

Климатическое исполнение – У3 по ГОСТ 15150-69.

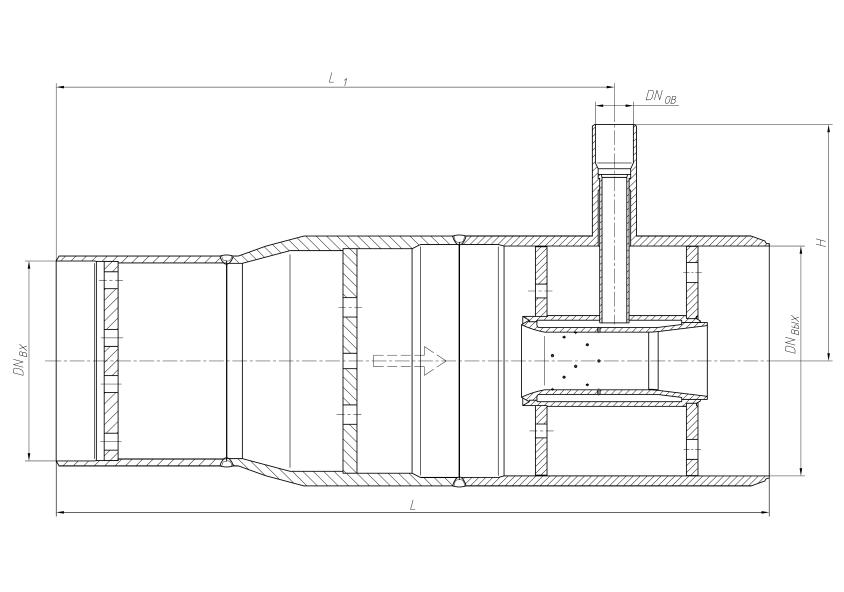

Рис. 1

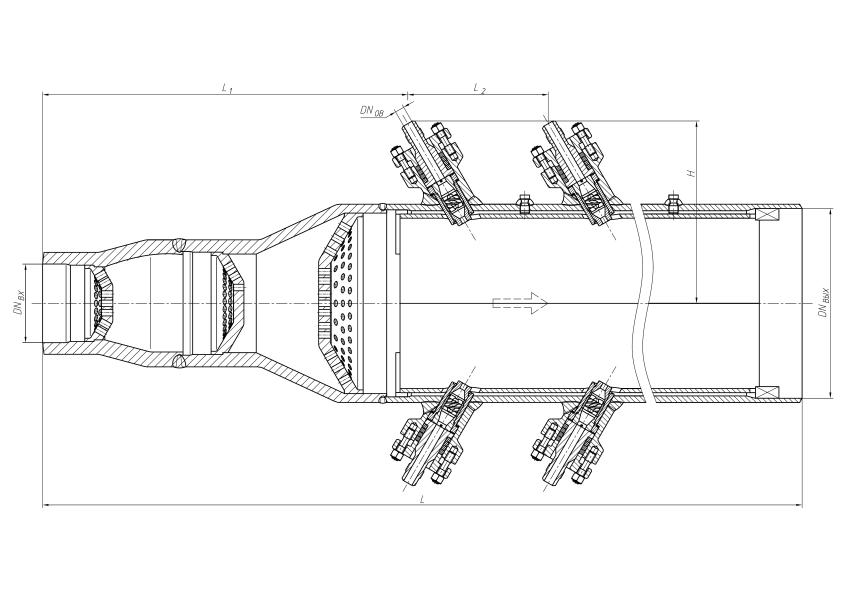

Рис. 2

Обозначение

маркировочное

DN_ВХ/DN_ВЫХ

DN_ОВ

Параметры

среды

Массовый расход среды (на выходе),

G, т/ч

Количество распылительных устройств n

Материал

корпуса

Площадь проходных сечений решеток

L,

мм

L₁,

мм

L₂,

мм

H,

мм

Масса, кг

Рисунок

Р_ВХ/t_ВХº,

МПа/ ºС

Р_ВЫХ/t_ВЫХº,

МПа/ ºС

F₁,

cм²

F₂,

cм²

F₃,

cм²

F₄,

cм²

СЭ.ОП.50/80.6/6

05.0025

50/80

20

0,6/324

0,6/250

0,6

1

20

-

-

-

-

1200

247

-

230

18,5

1

ОП.050/100.076/025

050.001

50/100

25

7,6/545

2,5/340

20

1

12Х1МФ

6,48

2,28

-

-

600

70

-

90

11

2

ОП.1,4/0,6.5,3

050.009

100/125

20

1,4/440

0,6/300

5,3

2

20

180

-

-

-

600

170

-

155

16,5

1

СЭ.ОП.100/250.108/50

05.0016

100/250

110

10,8/540

5,0/510

60

1

12Х1МФ

13,9

26,2

38,7

-

1210

920

-

360

170

2

СЭ.ОП.175/400.71/12

05.0017

175/400

20

7,05/555

1,18/200

160

4

12Х1МФ

57

103

188

-

2105

780

300

392

520

1

СЭ.ОП.200/300.33/13

05.0023

200/300

30

3,3/440

1,3/320

64

1

20

730

120

-

-

640

640

-

357

136

2

СЭ.ОП.250/250.11/11

05.0026

250/250

25

1,1/343

1,1/200

20

2

20

-

-

-

-

1150

51

-

307,5

105

1

СЭ.ОП.250.30/16

05.0013

250/250

50

2,3/340

1,6/250

40

1

20

104

-

-

-

500

150

-

281

39,4

2

СЭ.ОП.250.30/16

05.0014

250/250

50

2,3/340

1,6/250

40

1

20

130

107

-

-

500

200

-

281

47

2

СЭ.ОП.250/300.30/7

05.0015

250/300

50

2,3/340

0,7/250

40

1

20

105

169

171

271

921

721

-

308

115

2

СЭ.ОП.300/400.39/13

05.0022

300/400

50

3,9/440

1,3/220

110

1

20

120

170

295

-

1150

50

-

307,5

189

2

СЭ.ОП.350/500.10/2

05.0024

350/500

25

1,0/320

0,25/14

54

2

20

190

320

780

-

2150

900

-

445

490

1
