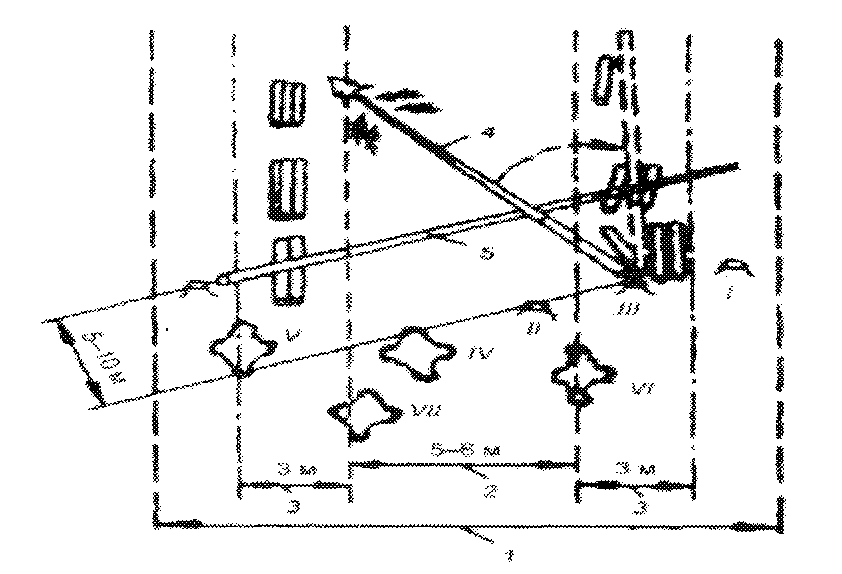

I, II, III, IV, V – очередность разработки пасеки;

б – разработка ленты, примыкающей к волоку.

1 – поваленное дерево; 2 – волок; 3 – лента, примыкающая к волоку; 4 – хлыст; 5 – крайняя лента;

6 – обрубщик сучьев; 7 – вальщик деревьев; 8 – разработка крайней ленты

Рисунок 4. Схема разработки лесосеки

при выборочных рубках машинным способом.

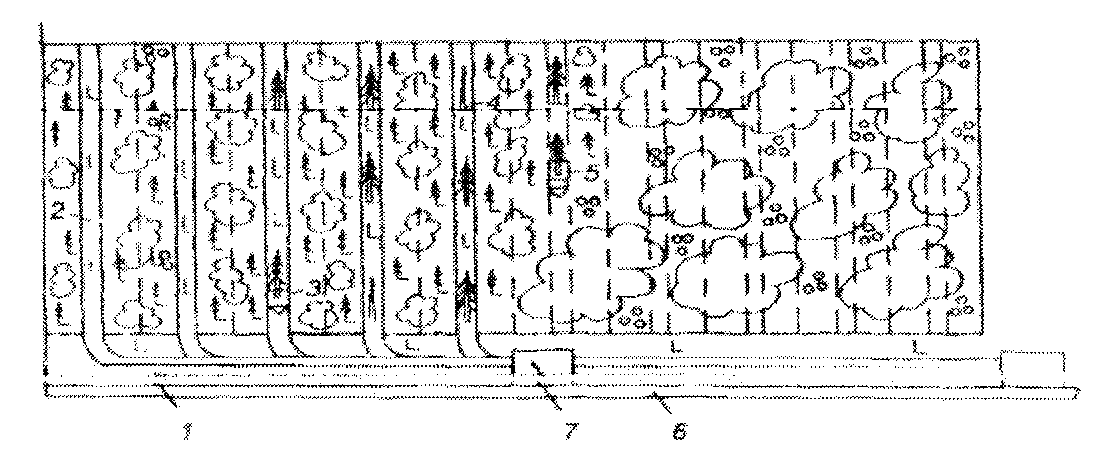

1 – магистральный волок; 2 – пасечный волок; 3 – трактор с пачковым захватом;

4 – пачки деревьев; 5 – ВПМ; 6 – ус лесовозной дороги; 7 – лесопогрузочный пункт

Рисунок 5. Схемы разработки лесосеки системой машин БП + БП + ТТ.

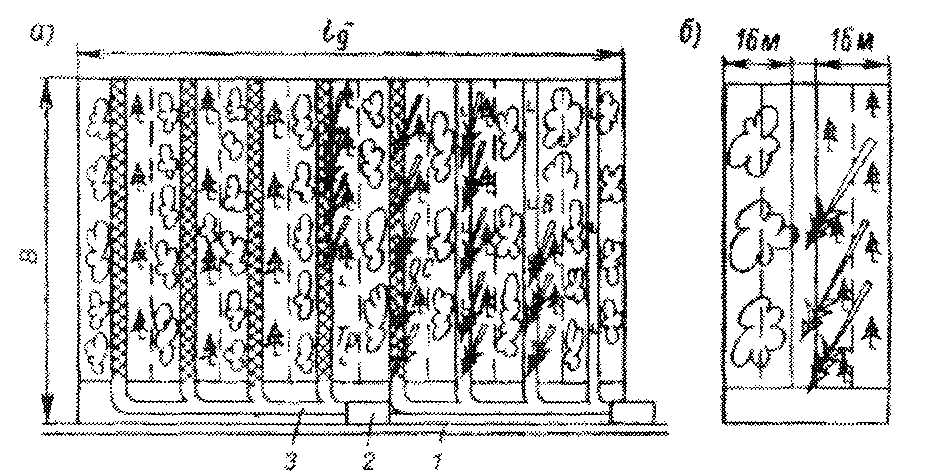

а) схема разработки лесосеки (делянки): 1 – лесовозный ус, 2 – лесопогрузочный пункт, 3 – магистральный волок, 4 – пасечный волок, 5 – трелевочный трактор с манипулятором; В – валка, ОС – очистка деревьев от сучьев, Тр – трелевка;

б) схема разработки пасеки

Рисунок 6. Схемы разработки пасек ВТМ

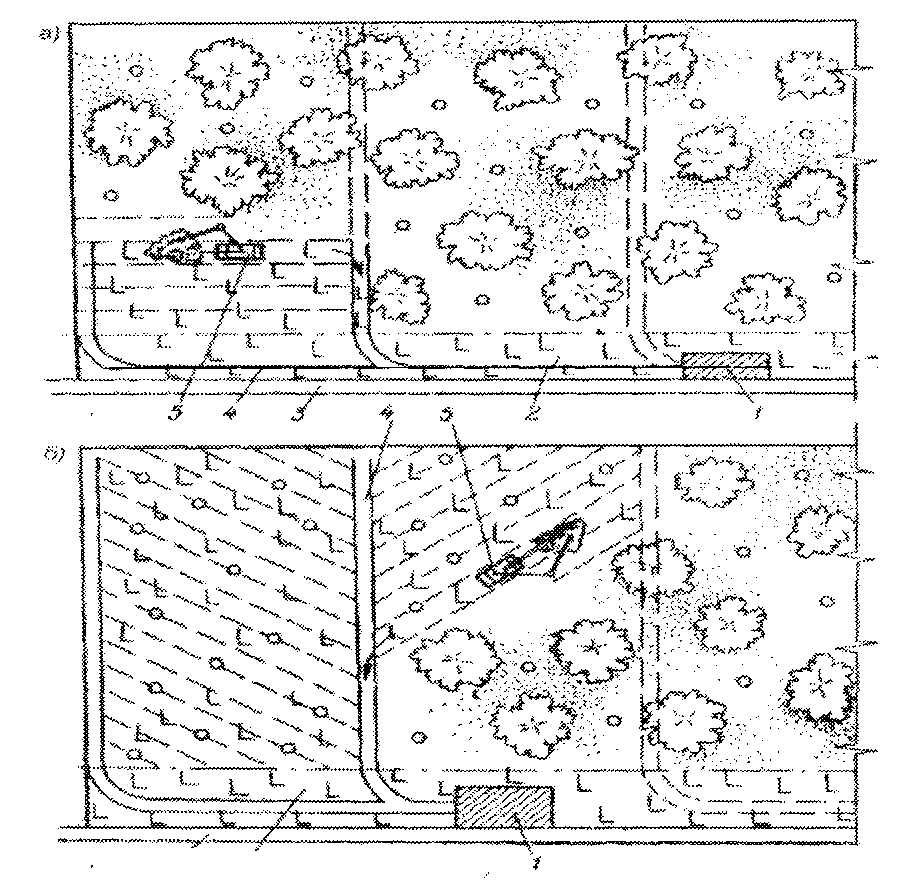

а) лентами, параллельными лесовозному усу;

б) лентами под углом 45...60° к лесовозному усу: 1 – погрузочный пункт;

2 – зона безопасности; 3 – лесовозный ус; 4 – трелевочный волок; 5 – ВТМ

Рисунок 7. Схемы разработки лесосек системой машин ВПМ + ТТ + СМ:

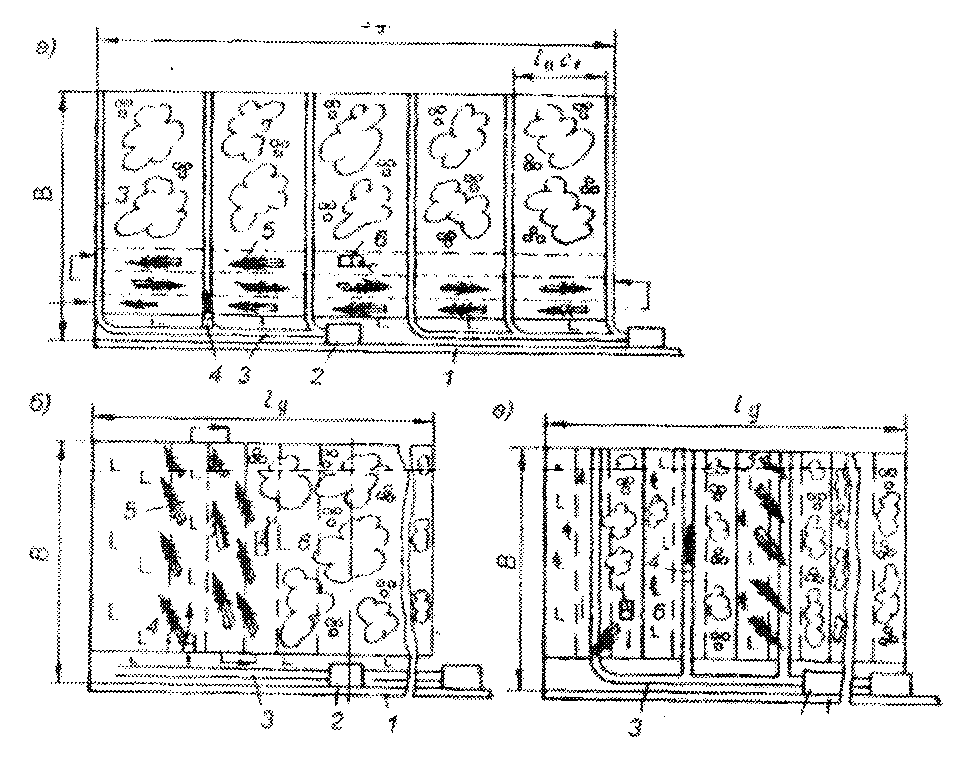

а) лентами, параллельными лесовозному усу;

б) лентами, перпендикулярными лесовозному усу;

в) при трелевке деревьев вершинами вперед.

1 – ус; 2 – лесопогрузочный пункт; 3 – волок; 4 – ТТ; 5 – пачки деревьев; 6 – ВПМ

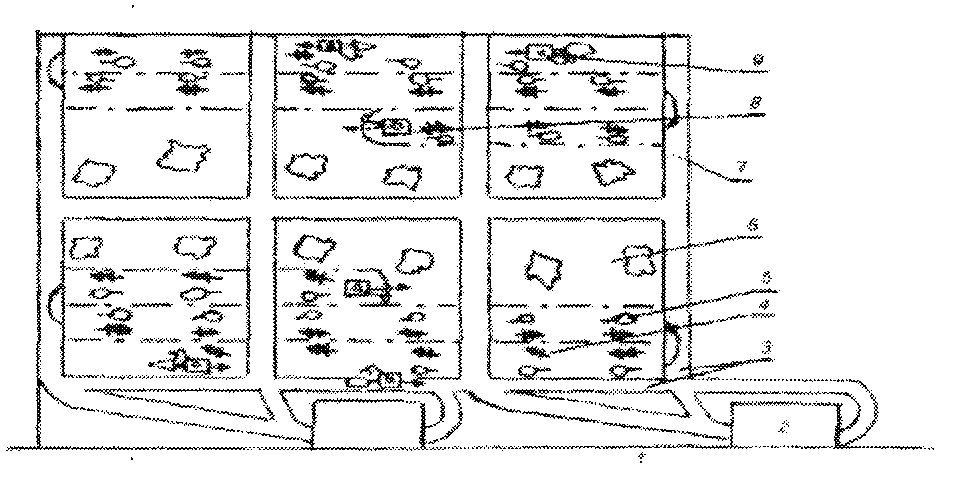

Рисунок 8. Схема разработки лесосеки ЛП-9А двумя лентами

1– лесовозный ус; 2 – погрузочный пункт; 3– трелевочный волок; 4 – ШШ

Рисунок 9. Схема разработки лесосеки ВТМ + ТТ + СМ:

1 – ус лесовозной дороги; 2 – волоки; 3 – погрузочный пункт; 4 – валочно-трелевочная машина ВТМ-49;

5 – трелевочный трактор ЛП-18А; б – разрабатываемая лента леса; 7 – растущий лес;

8 – деревья одного компонента; 9 – пачки деревьев другого компонента

Рисунок 10. Схема разработки лесосеки ВПМ + СМ

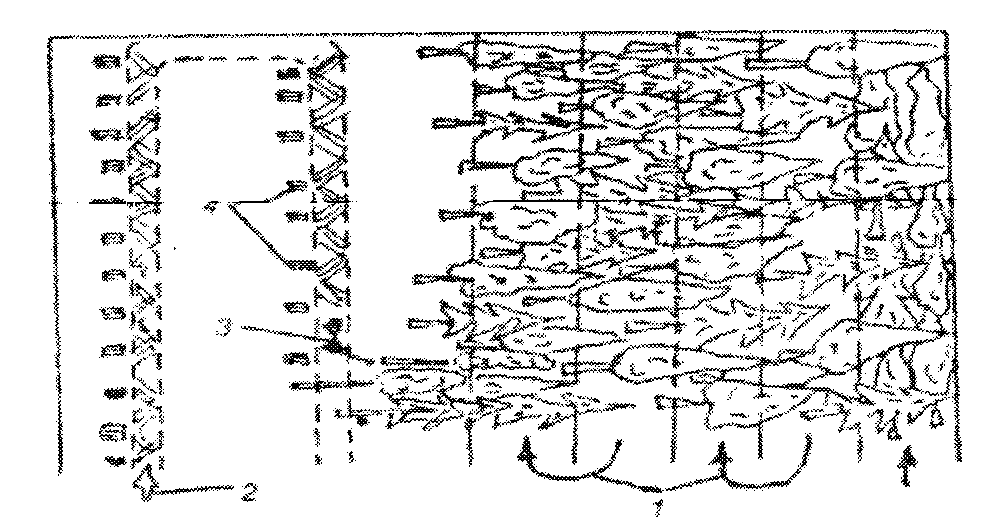

1 – ус лесовозной дороги; 2 – погрузочный пункт; 3 – волоки; 4 – деревья первого компонента;

5 – деревья второго компонента; 6 – растущий лес; 7 – разрабатываемая лента леса;

8 – валочно-пакетирующая машина ЛП-19; 9 – ТТМ

Рисунок 11. Схема разработки лесосеки при выборочных рубках машинным способом.

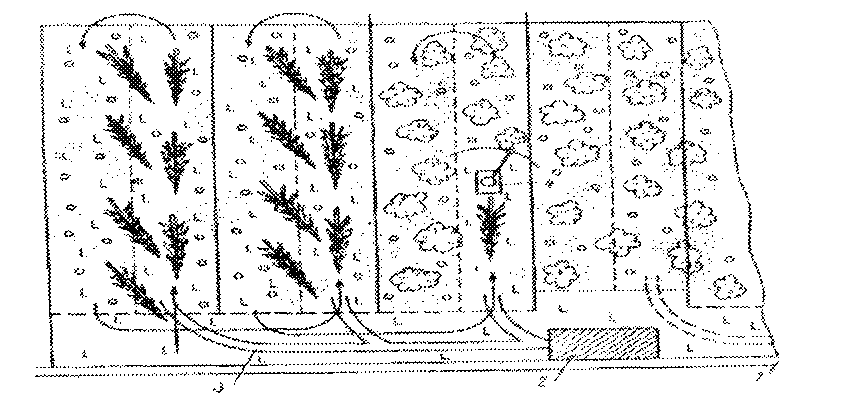

1 – магистральный волок; 2 – пасечный волок; 3– трактор с пачковым захватом;

4 – пачки деревьев; 5 – ВПМ; 6 – ус лесовозной дороги; 7 – лесопогрузочный пункт

Рисунок 12. Схема разработки лесосеки системой машин:

БП + форвардер при сплошных рубках.

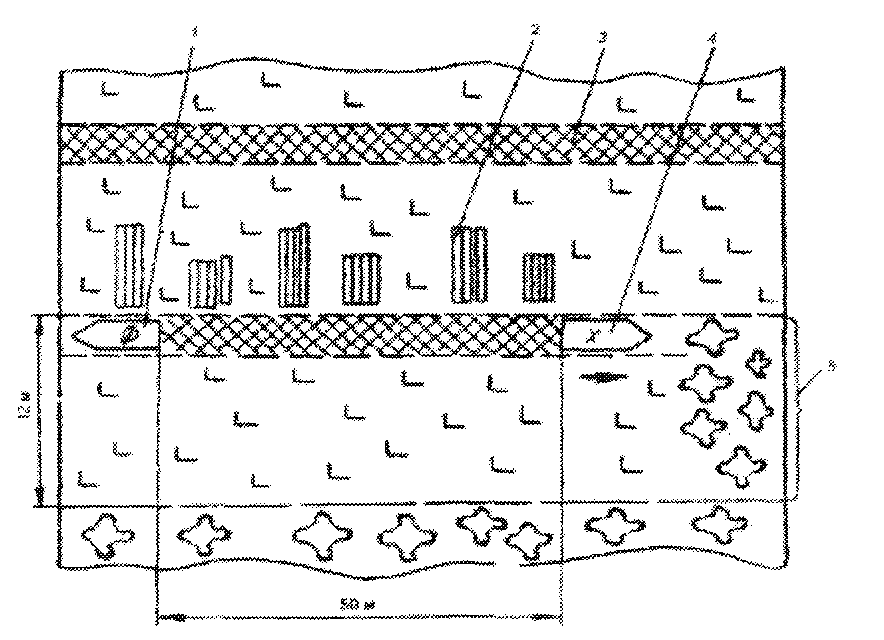

1 – пасека; 2 – волок; 3 – ленты для складирования сортиментов;

4 – обрабатываемое дерево; 5 – подкладочный хлыст

Рисунок 13. Схема разработки лесосеки бензопилой и процессором при сплошных рубках.

1 – направление движения вальщика; 2 – направление движения процессора;

3 – процессор; 4 – пакеты сортиментов

Рисунок 14. Схема работы процессора на пасеке при обработке деревьев, поваленных на полупасеках, при несплошных рубках.

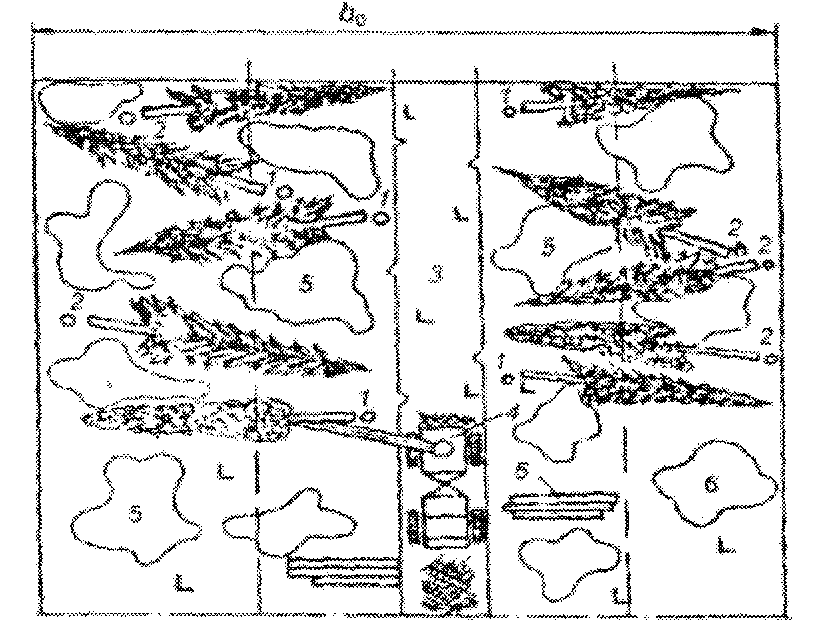

1 – деревья, поваленные в зоне действия манипулятора процессора;

2 – деревья, поваленные в зоне действия манипулятора процессора;

3 – волок; 4 – процессор; 5 – растущий лес; 6 – пачки сортиментов

Рисунок 15. Схема работы процессора ЛО-120 на верхнем складе.

1 – штабель деревьев; 2 – процессор ЛО-120; 3 – погрузочный тупик для автолесовоза; 4 – лесовозный ус;

5 – штабель балансовой древесины; 6 – штабель крупномерных сортиментов; 7 – сучья и вершинки

Рисунок 16. Схема разработки лесосеки системой машин: харвестер + форвардер

1 – форвардер; 2 – заготовленные сортименты; 3 – волок; 4 – харвестер; 5 – пасека.
