14. Большой мостовой переход и его элементы

ИУВВ – исторический уровень высокой воды

РУВВ – расчетный уровень высокой воды

УМВ – уровень меженной воды

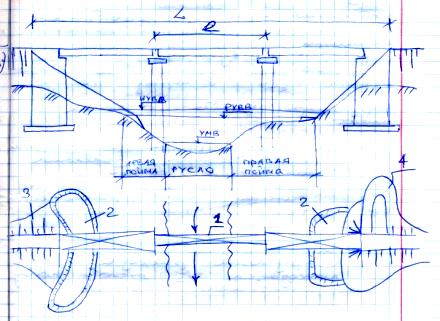

1- мост, 2- струенаправляющая дамба(регулируют поток воды в период паводка), 3- насыпь подхода(пойменная нас.- предотвращает возможность затопления пойменными водами;мостовая нас.)4- траверс(регуляционное сооружение).

Мостовой переход состоит из: мост, пойменная насыпь которая предотвращает возможность затопления пойменными водами, траверсы -регуляционные сооружения, струенаправляющие дамбы -регулирует поток воды в период паводка, струенаправляющие дамбы в плане имеют форму эллипса.

Траверс- незатопляемое поперечное ( к оси моста) земляное сооружение, служащее для активной защиты насыпи от продольных течений пойменных вод.

15. Определение рувв. Морфометрический расчет.

Высоководный мост должен обеспечивать беспрепятственный пропуск паводковых вод, поэтому низ пролетных строений моста нужно располагать на 0,5-1м выше уровня высоких вод. Уровень высоких вод – наивысший уровень воды в реке в месте мостового перехода.

РУВВ определяют графическим методом.

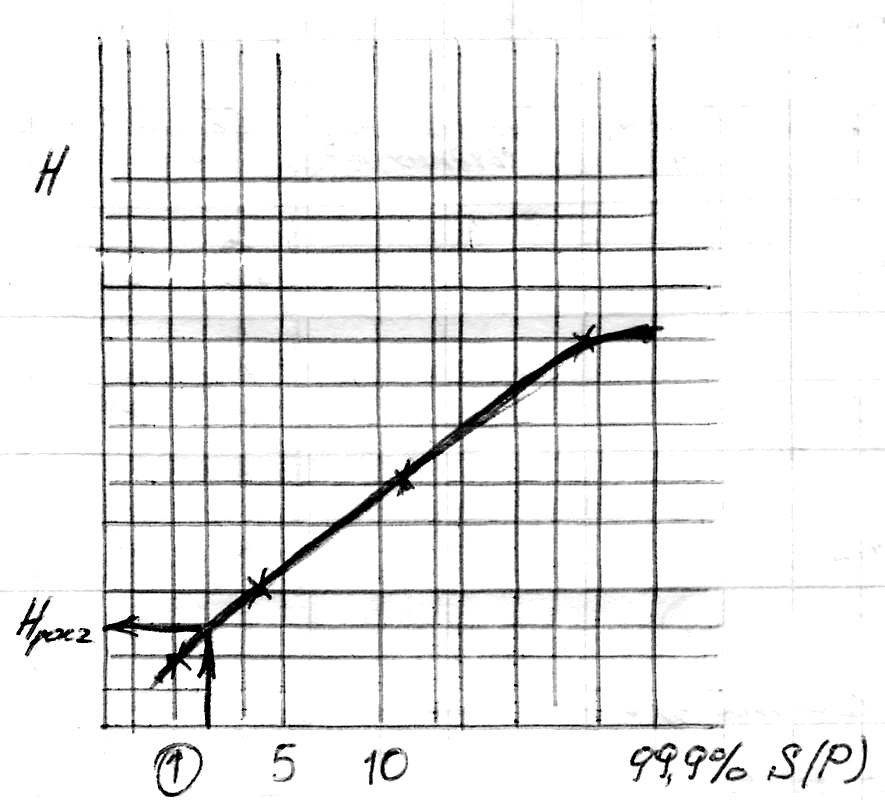

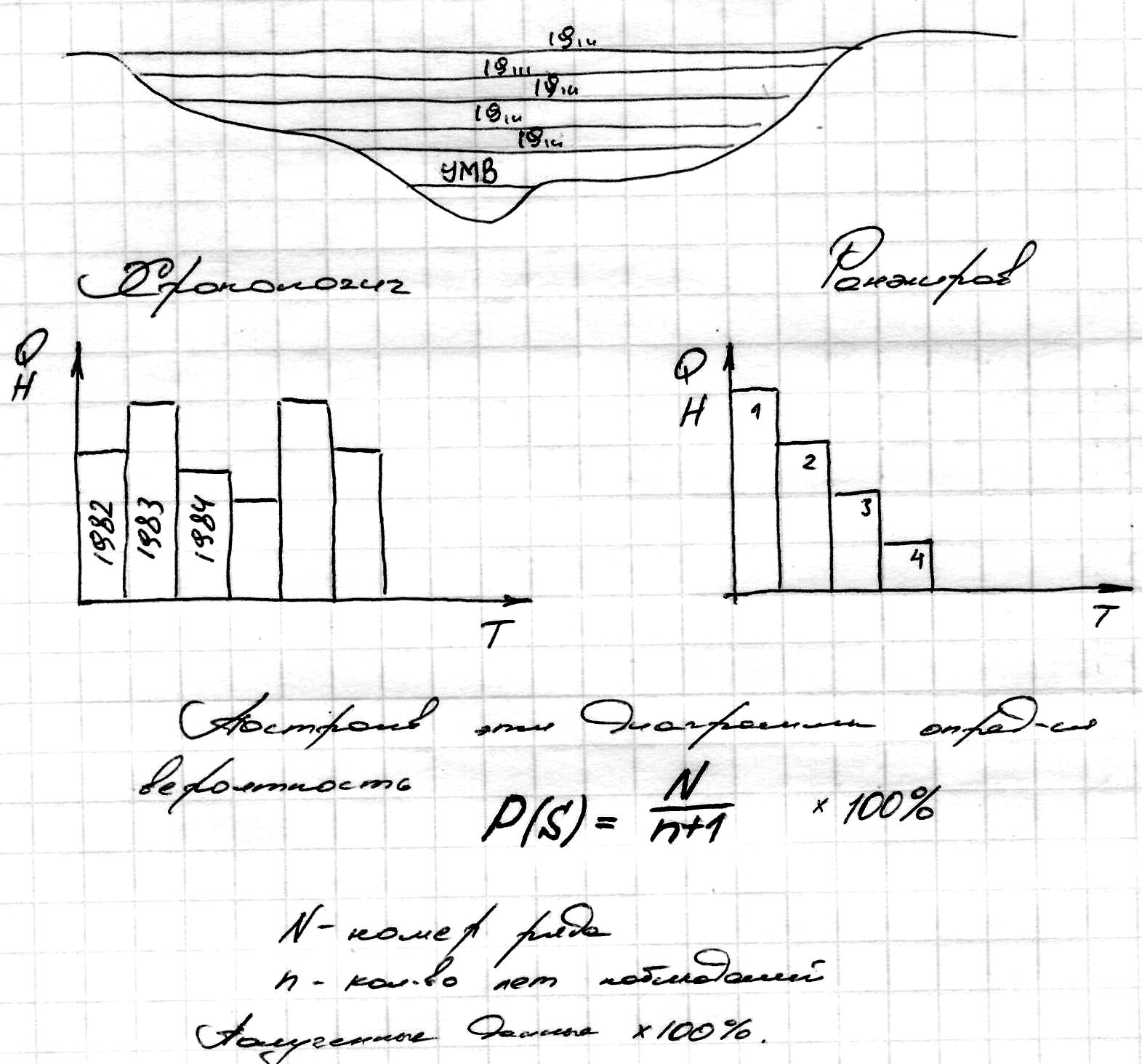

Строится таблица для клетчатки вероятности по результатам наблюдений за 15 лет до стр-ва моста. Точки, соответствующие мах. расходу реки, наносятся на клетчатке. (Н-высота уровня воды)

годы	Уровень, м	№ранж ряда	Годы	Нрасч, м	P(S)
1970	720	1	1971	760
1971	760	2	1970	720
1962	710	3	1972	710

Морфометрический расчет - определение расхода по живому сечению при расчетном уровне высокой воды.

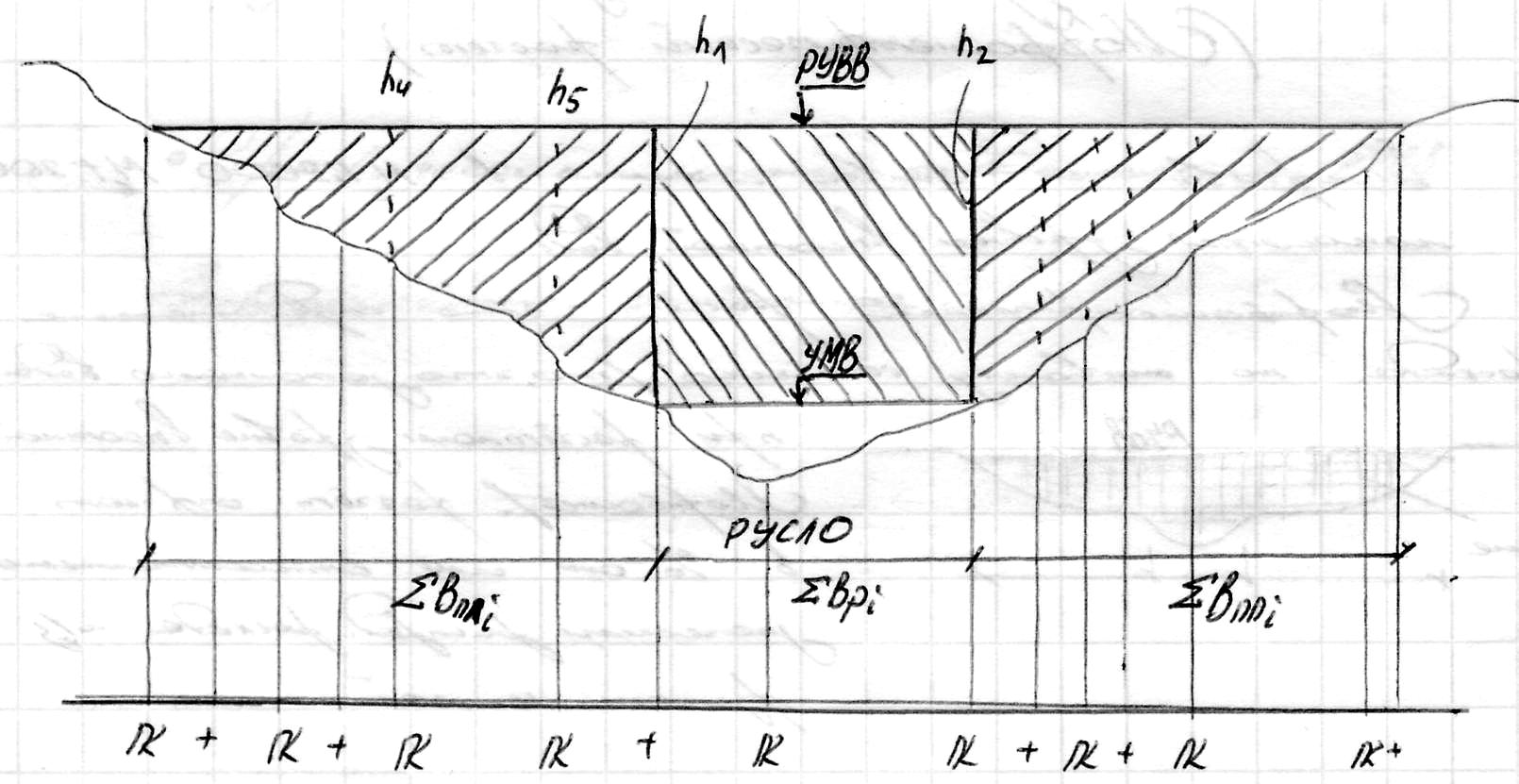

вычерчивается живое сечение, масштаб горизонтальный 1:2000, масштаб вертикальный 1:200

В результате расчета в %-ом или относительном значении распределение расходов между руслом и поймами. Данные распределения позволяют установить необходимость: 1-Полного перекрытия мостов долины реки, в случае когда в русле проходит незначительное кол-во общего расхода. 2-Сжатие потока, уменьшении длины моста при значительном пропуске расхода в русле более 60% от общего расхода.

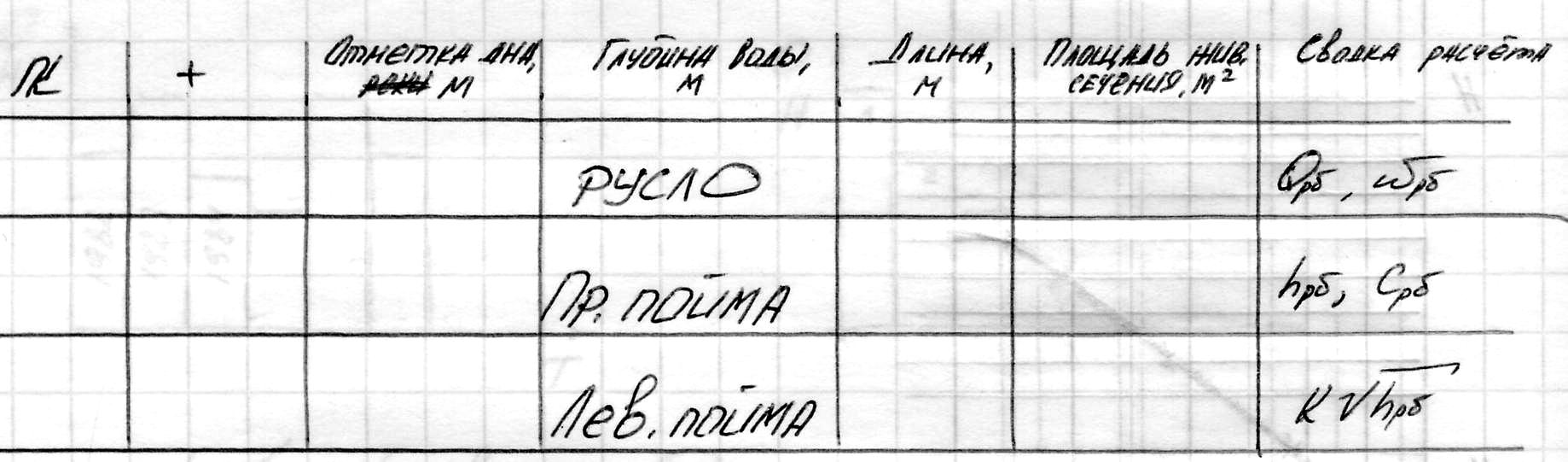

Q_Рб – расход русла бытовой. Q_пб – расход правой поймы бытовой. Q_Лб – расход левой поймы. ω_Рб – живое сечение русла. h_Рб – глубина РУВВ. С_Рб – коэф. Шези.

Q= Q_Рб+ Q_пб+ Q_Лб . Q=ω v; v=С√R i, где i – уклон. Q=ω С√R i.

Общая формула: Q=ω_Р С_Р √R_Р i_Р+ ω_п С_п √R_п i_п+ ω_л С_л √R_л i_л.

С=h^1\6_СР/n; ω_i=∑В_i h С_Р; V=С√R i ≈ С√h_СР. i. Q= К√i.

Морфометрический расчет

Это определение расхода по живому сечению при РУВВ. В результате морфометрический расчет определяет в процентном или относительном значении распределение расхода между руслом и поймой. Данное распределение позволяет установить необходимость:

1. полного перекрытия мостом долины реки, когда в русле проходит незначительное количество от общего расхода.

2. сжатие потока, т.е. уменьшение длины моста при значительном пропуске расхода в русле более 60% от общего расхода.

Вычерчивается живое сечение, масштаб горизонтальный 1:2000, масштаб вертикальный 1:200

Q_Рб – расход русла бытовой. Q_пб – расход правой поймы бытовой. Q_Лб – расход левой поймы. ω_Рб – живое сечение русла. h_Рб – глубина РУВВ. С_Рб – коэф. Шези.

Q= Q_Рб+ Q_пб+ Q_Лб . Q=ω v; v=С√R i, где i – уклон. Q=ω С√R i.

Общая формула: Q=ω_Рб С_Рб √R_Рб i_Рб+ ω_п С_п √R_п i_п+ ω_л С_л √R_л i_л.

С=h^1\6_СР/n; ω_i=∑В_i h С_Р; V=С√R i ≈ С√h_СР. i. Q= К√i.
