12.Типы малых мостов. Определение бытовых условий водотока (hб). Пример расчета.

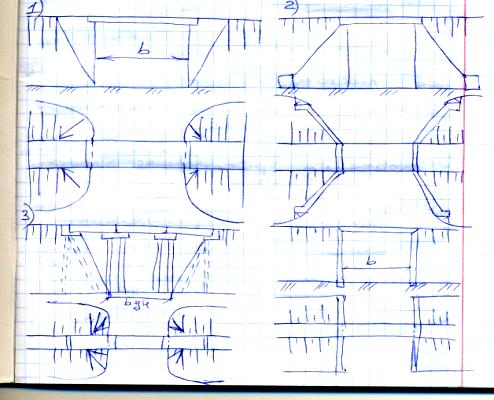

Типы малых мостов:

1) с обратными стенками и конусами

2) с откосными крыльями

3) эстакадные с конусами

4) с заборными стенками

Длина моста до 25м – считается малым мостом. Определение бытовых условий водотока определяется – аналитическим путем:

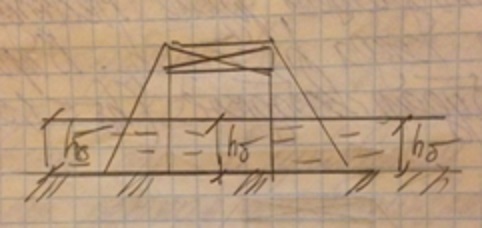

Определение бытовых условий протекания воды в руслах:

Создаются произвольно тремя глубинами 0.2-2.5 м.

(м³/с) ; *h²

) ; R=

Q- расход (м³/с)

𝜔- площадь живого сечения при глубине h

m1,m2 – заложение откосов склона

𝜒 – смоченный периметр (м)

R – гидравлический радиус (м)

n- коэффициент шероховатости русла

icoop – уклон реки

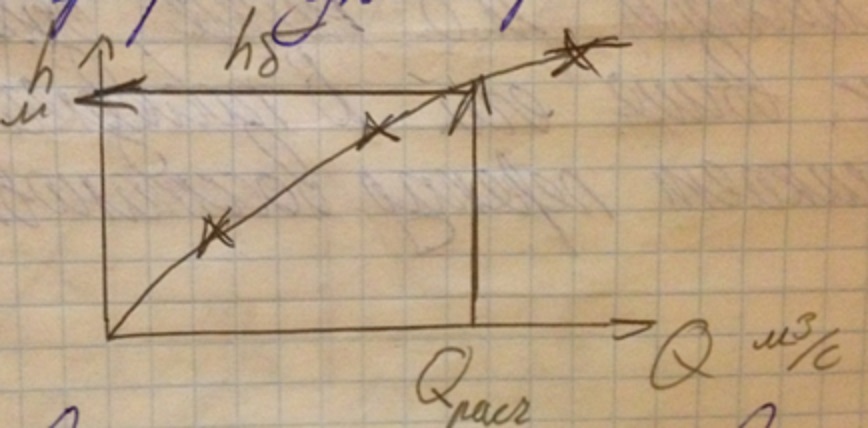

По Q определяется

определяется критическая глубина потока (м)

Устанавливается режим протекания воды под мостом

. ≤ 1,3hк – свобод. .,

> 1,3hк – несвобод.

Определяется подпор H и отверстие моста B.

Свободное протекание: ; (м)

Несвободное протекание:

φ-коэф. скорости=0.85

5. Определение минимальной высоты моста.

(м)

-возвышение низа пролётного строения над уровнем воды,

- конструктивная высота

13. Расчет отверстия малого моста. Схемы протекания воды под малым мостом.

Расчет отверстия моста: зависит от режима протекания воды под мостом(свободное, несвободное истечеие).

Протекание воды под малым мостом подходы к которому стесняют водоток, может происходить по схемам свободного и несвободного истечения

Свободное истечение: H=1.45*h_k, м; h_k –критическая глубина потока,

B=Q_P /(1.35*H^3/2),м;

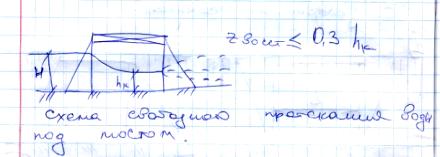

Схема свободного и несвободного протекания воды:

Свободное истечение аналогично протеканию потока через свободный водослив с широким порогом. Когда уровень воды в отводящем русле не влияет на положение уровня под мостом в этом случае под мостом устанавливаются критическая глубина, h_k. Уровень воды за мостом м.б. ниже чем под мостом, одинаков с ним, или несколько выше его. В последнем случае за мостом возникает перепад восстановления.

Несвободное истечение: H=h_б+ h_k/(2*φ²), B=Q_P /( h_б *υ _g²);

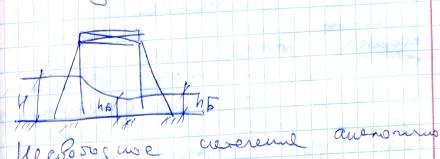

Несвободное истечение аналогично протеканию потока через потопленный водослив с широким порогом. Когда уровень воды под мостом опр-ся уровнем воды в отводящем русле.

h_б ≤1,3* h_k – устанавливается свободное истечение; h_б> 1.3*h_k- несвободное истечение; если русло нельзя укрепить и скорость потока под мостом повышать против бытовой недопустимой, мост следует проектировать перекрывающим все зеркало потока при расчетном расходе, при этом отверстия моста не рассчитывается.

Схема нестесненного потока:

1-задаются произвольно тремя значениями в русле перед сооружениями h₁, h₂, h_3.

По Q определяется

2 – Определяем тип укрепления под мостового русла ( по таб. ) и скорость течения воды под мостом

3 – определяется критическая глубина потока (м)

Устанавливается режим протекания воды под мостом

. ≤ 1,3hк – свобод. .,

> 1,3hк – несвобод.

4. Определяется подпор H и отверстие моста B.

Свободное протекание: ; (м)

Несвободное протекание:

φ-коэф. скорости=0.85

5. Определение минимальной высоты моста.

(м)

-возвышение низа пролётного строения над уровнем воды,

- конструктивная высота
