17. Размещение коммуникации под поперечником улицы. Ливневая канализация и ее элементы.
К подземным инженерным сетям относят трубопроводы, кабели и коллекторы различного назначения. Подземные коммуникации:
По функциональному назначению коммун-ии делятся на 2 группы:
1.Коммун-ий обще-городские и магистрально-уличные.
2.Внутриквартальные, на территорий жилых и промышл-ых районах.
К наиболее рапростр-ным коммун-ям относятся:
1)Магистральные-водоводы – d=500-1400мм.
2)Магистр.\газопроводы – с ГРС (газорапред.\станциями).
3)Магистр.\теплопроводы – d=500-1400мм.
4)Канализационные коллекторы – d=до1500мм.
5)Уличные канализационные сети – d=0,3-1м.
6)Водосточные коллекторы – d=1,5-3,5м
7)Уличная водосточная сеть – d=0,3-1,5м.
8)Низковольтные и высоковольтные кабеля – от 350-1000Влт.
9)Кабели связи.
Сети выполняются из чугунных, стальных, керамических и бетонных материалов.
Расположение коммуникации: Глубина заложения подз сетей: для кааб слаб и сильного тока 0.6-0.8 м, для телефона в блоках 0,8—1,3 м, для теплосети 1,3—2,0 м. Рекомендуемые расстояния между подземными сетями указаны в табл. Более совершенным способом прокладки подземных сетей на магистральных улицах является устройство бетонных сборных коллекторов — галерей, в которых размещаются все подземные коммуникации.
При устройстве коллектора не надо разрывать улицы во время ремонта и реконструкции подземных коммуникаций. Некоторое увеличение расходов, связанных с постройкой коллектора, окупается удобствами эксплуатации сетей, особенно при многочисленных подземных коммуникациях
Кабели всех видов как правило должны расположены под зелеными зонами или тротуарами.
Водопроводная разводящая сеть располагается в зеленых полосах, но не ближе 2,5м от бордюра п\ч.
Теплопроводы должны располагаться не ближе 2м от оси деревьев.
Канализация располагается под п\ч.
Электрокабели и кабели связи прокладывают в асбоцеме-нтных трубах не выше 1м.
Газопроводы на глубине не ниже 1,2-1,5м.
Теплопроводы должны быть засыпаны грунтом на верхнем перекрытий не ниже 1,2-1,5м.
Водопроводы не выше глубины замерзания грунта.
Канализ-ые коллекторы в зонах наибольших глубин.

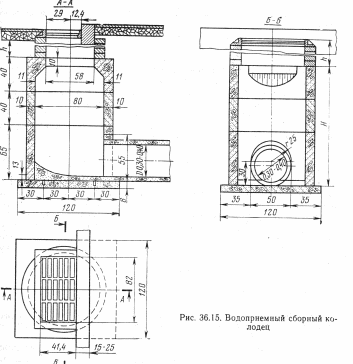

Ливневая канализация – это водоотвод, обеспечивающая сбор воды с городских улиц в специальную водоотводящую систему. Может быть открытая, закрытая и смешанная (открытая и закрытая сети). Открытая состоит из открытых лотков, кюветов, водоотводных канав. Закрытая – из сети трубопроводов и коллекторов, водоприемных и смотровых колодцев, соединительных труб (веток) от колодцев до сети трубопровода; камер различного назначения оголовок, очистных сооружений. Водоприемный колодец состоит из: 1-водоприеменого люка с решеткой; 2-ж\б колец D=0,7-1,0м. 3-днища; 4-водоотводящей трубы

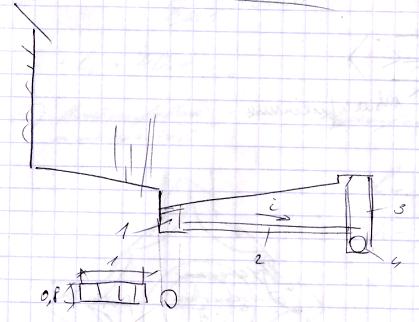

Проектирование ливневой канализации
1-ливневой колодец, глубина-0,9-2,5(3)м.
2-соеденительная труба d=400-600мм. Безрасчётный, обязательно уклон.
3-сборный ж/б колодец, min высота ~1,8 м.
4-отводящая труба, магистральный коллектор d-расчитывается по велечине расхода притекающего от ливнеприёмника.
Отводящая сеть может выбрасывать воды в водоток или в существующий магистральный коллектор.
Расстояния между ливнеприёмниками: i<5‰ – 50м
5<i<6‰ – 60м
6<i<10‰ - 70м
10<i<30‰ - 80м
Max – 100м для этого требуется техническое обоснование

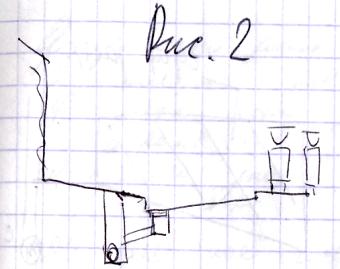

Рис.2

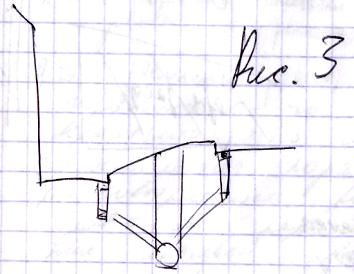

При наличии трамвайных путей устраиваются две нитки отводящих коллекторов.
Таблица глубины заложения и размещения инжен. Коммуникаций под поперечником улицы.
Тип инж-х коммуникаций |
Размещение от фундамента |
Глубина заложения |
Силовые кабели |
0,6м |
0,7м от пов-ти |
Газ низкого давления |
2м |
Влажный газ – ниже глубины заложения. Осушенный – 0,9м |
Водопровод |
5м |
Ниже глубины промерзания если d<300мм Выше г.пром. если d>600мм |
Канализация |
3м |
Ниже г.п. если d<500мм Выше г.п. на 0,5м если d>800мм |
Теплотрасса |
5м |
0,7м от поверхности |

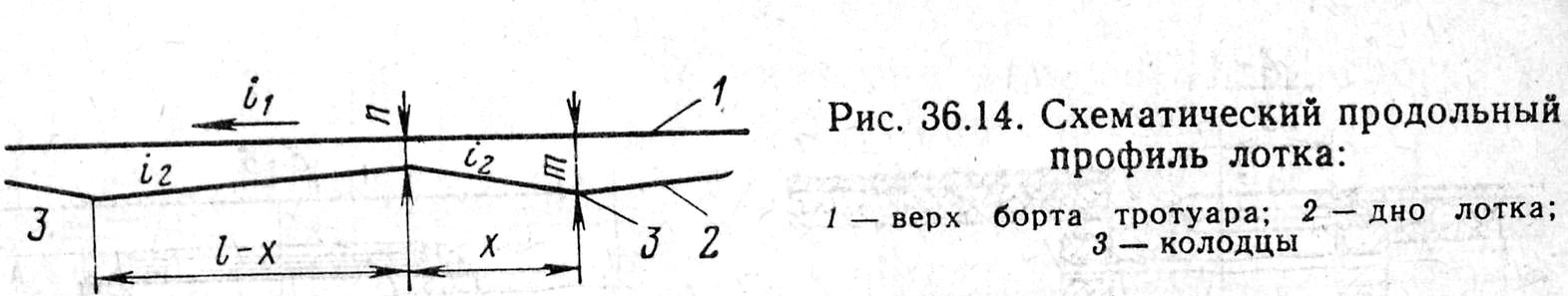

Пилообразный лоток (во всех пониженных местах ч/з 50м – водоприемный колодец)
