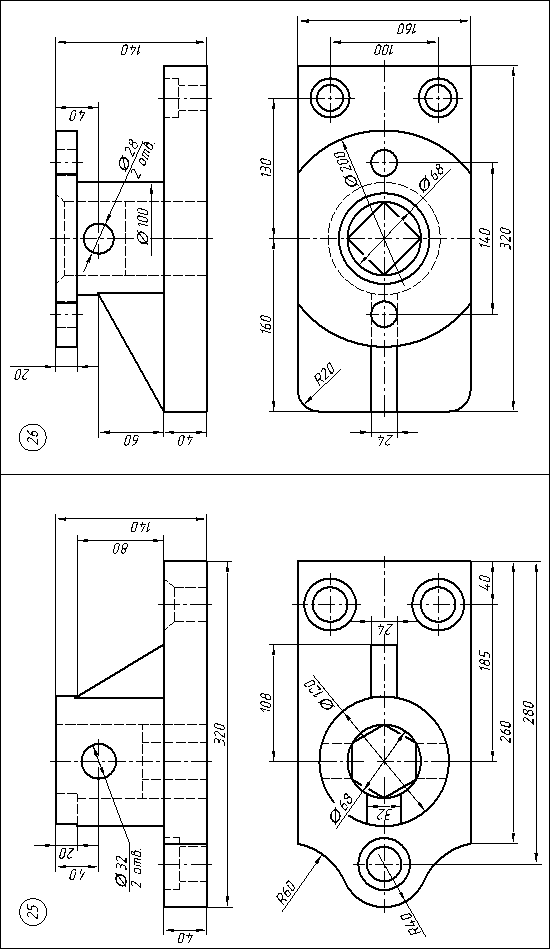

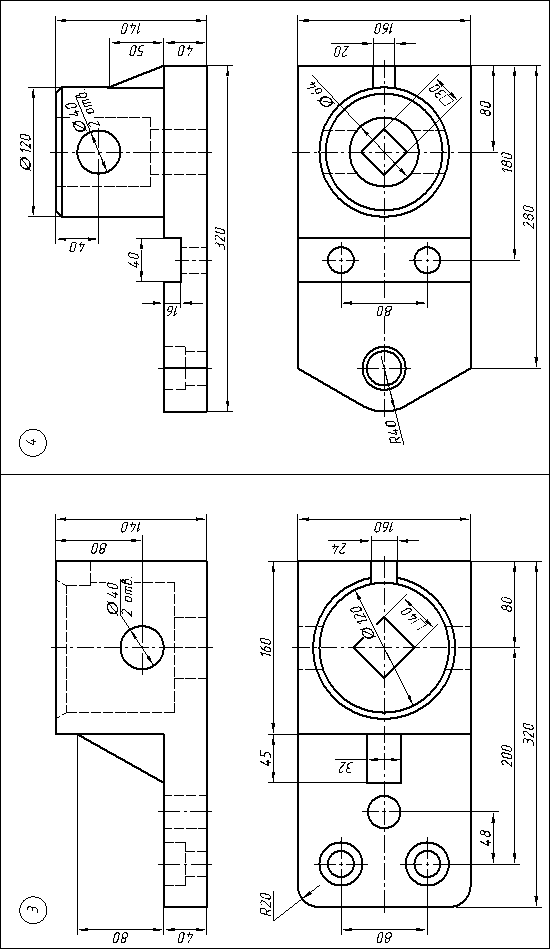

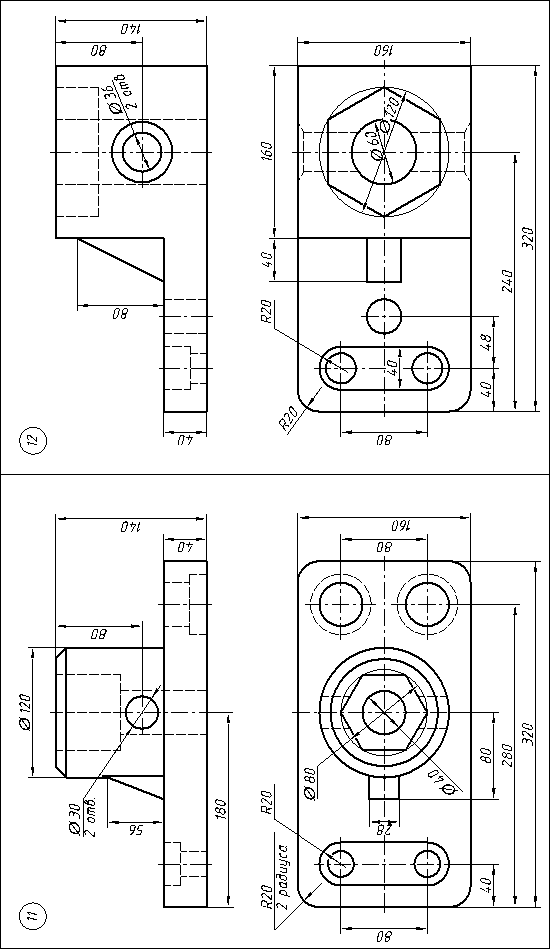

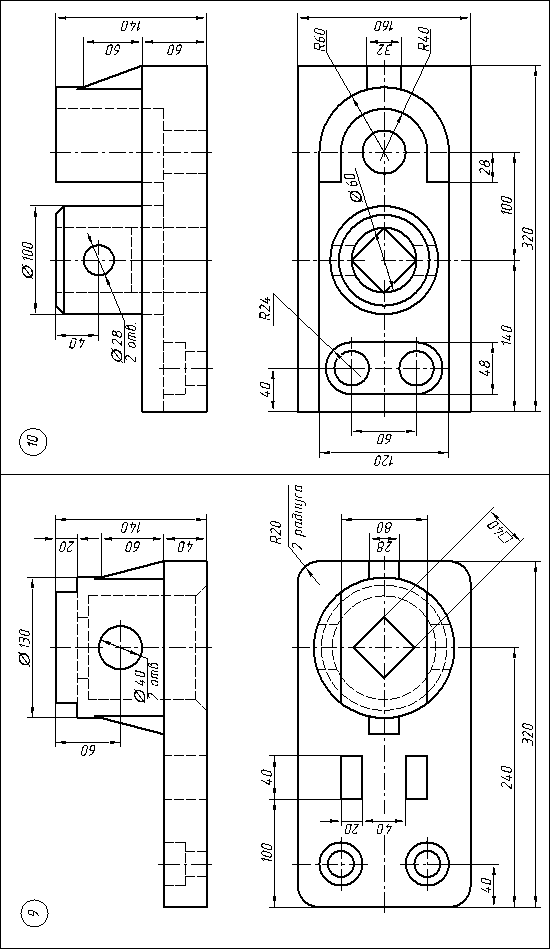

Графическая работа №7 «рабочий чертеж детали»

Цель: Закрепление навыков чтения и деталирования сборочных чертежей.

Содержание работы: Выполнить рабочий чертеж детали, указанной преподавателем.

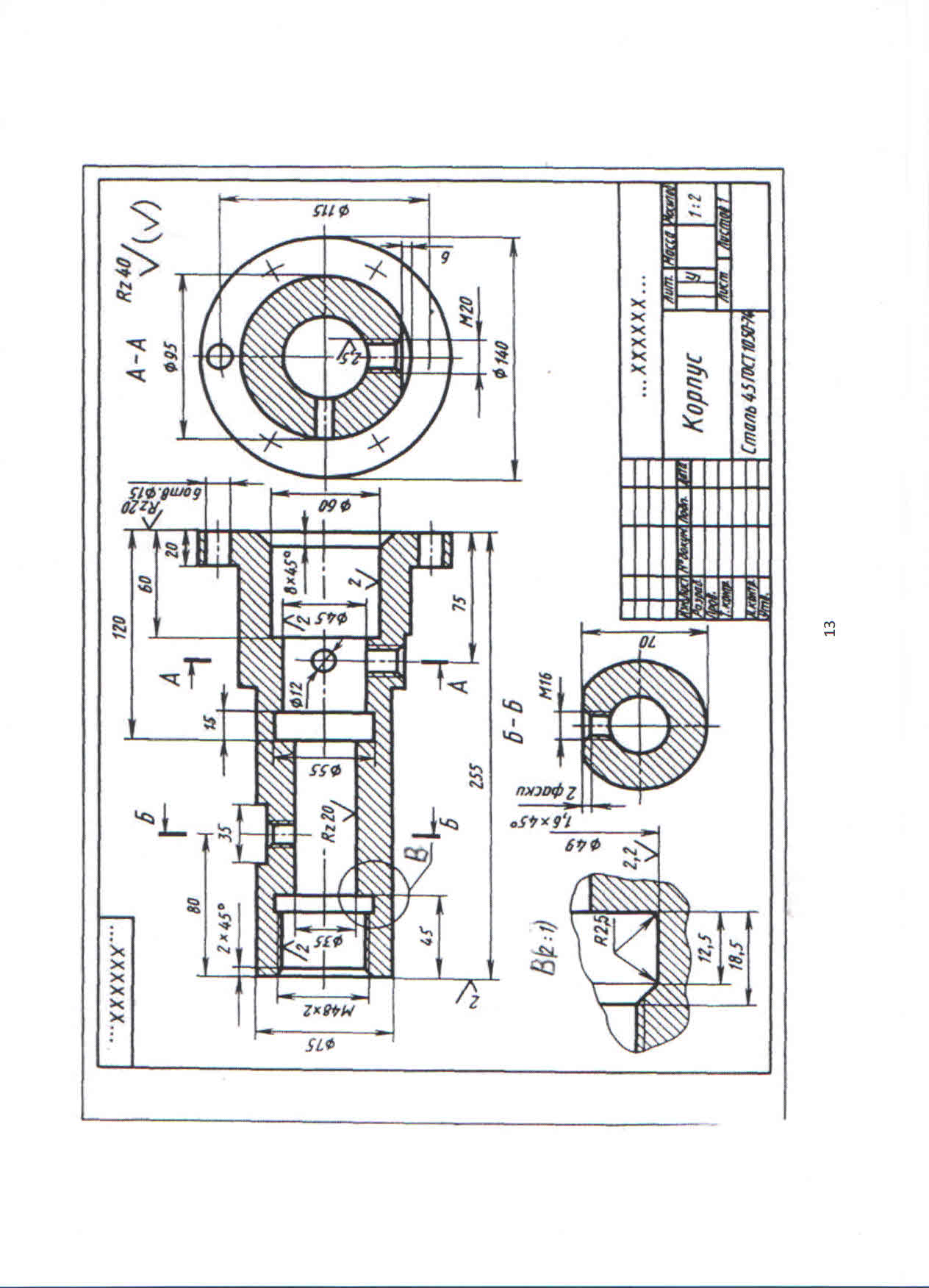

Рекомендации по выполнению: Чертеж выполняется на форматах А3 или А4 (в зависимости от количества изображений и масштаба). Сборочный чертеж для деталирования выдает преподаватель. Студенту необходимо вычертить только ту деталь, которую указал преподаватель, отбросив все остальные детали. Размеры, по которым выполняется рабочий чертеж, мерить на сборочном чертеже. Образец работы на стр. 14.

Графические работы №8 «зскизы деталей» и

№9 «СБОРОЧНЫЙ ЧЕРТЕЖ ИЗДЕЛИЯ»

Цель: Закрепление навыков выполнения спецификации изделия, эскизов деталей, сборочного чертежа.

Содержание работы: Взять сборочную единицу (например: вентиль и т.п.)

Составить спецификацию на изделие

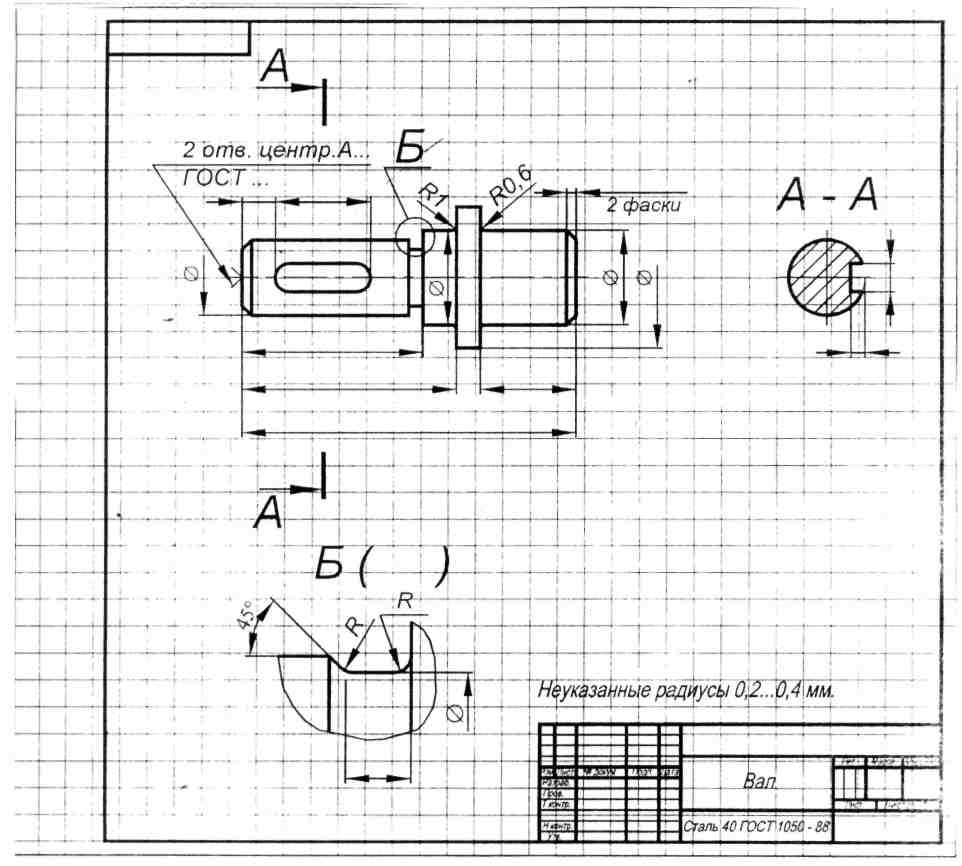

Выполнить эскизы нестандартных деталей
Выполнить сборочный чертеж изделия

Рекомендации по выполнению: Сборочную единицу выдает преподаватель или студент находит ее сам. Спецификация выполняется на формате А4. Эскизы деталей выполняются на листах в клетку или на миллиметровках по форматам А3 или А4. Сборочный чертеж выполняется на формате А3.

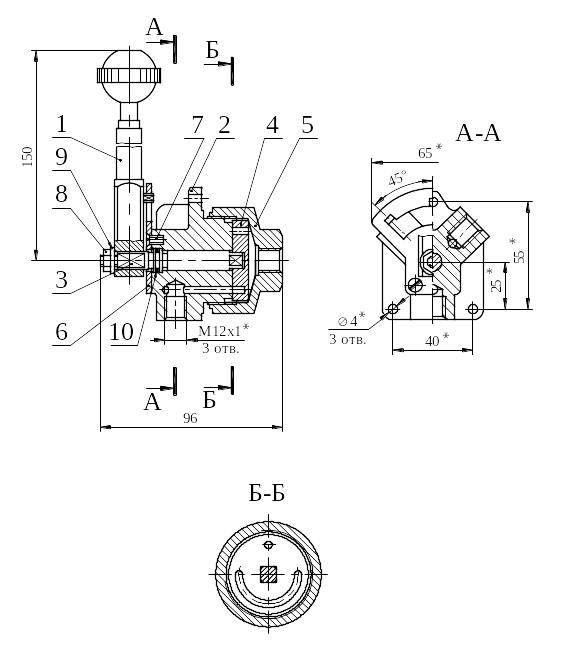

Образец спецификации на стр. 15. Образец сборочного чертежа на стр.16.
