1. Определение межэкипировочных пробегов локомотивов

Современные локомотивы позволяют осуществлять несколько поез­док без экипировки на большие расстояния. Пробег между экипировками ограничивается необходимостью пополнения запаса песка и топлива на локомотиве.

Максимальное расстояние между экипировочными пунктами может быть принято равным наибольшему возможному пробегу локомотива без набора песка и топлива. По запасам песка это можно определить по формуле

где 0,9 — коэффициент, учитывающий 10%-ный запас песка в песоч­ных бункерах подвижного состава;

E^п—расчетная вместимость песочных бункеров на локомотиве, м³;

Q_бр — масса состава брутто, т. (исходные данные к курсовому проекту);

— максимальная норма расхода песка на 1 млн т-км брутто, м³ (справочные данные в соответствии с серией локомотива, массой со­става и типом профиля пути).

Максимальное расстояние между пунктами набора топлива для теп­ловозов определяется по следующей формуле:

где 0,9 — коэффициент, учитывающий 10%-ный запас дизельного топлива в топливных баках подвижного состава;

Е^т — расчетная вместимость топливных баков, т (из технических дан­ных локомотива Е^т = 13000 т);

Q_бр — масса состава брутто, т (исходные данные к курсовому проекту);

— максимальная норма расхода топлива на 1 млн т-км брутто, кг (справочные данные в соответствии с серией локомотива, массой состава и типом профиля пути).

Расчеты необходимо выполнить как для грузового движения, так и для пассажирского движения. При анализе полученных данных для при­нятия окончательного решения выбирается наименьший результат в каж­дом виде движения.

В зависимости от длины участков и величины экипировочного про­бега локомотива комплекс экипировочных устройств может быть раз­мещен не только в пунктах оборота, но и на станции основного депо (на приемоотправочных путях или на специально оборудованном пункте на территории локомотивного депо). Возможны и другие решения, но они должны быть обоснованы экономическими расчетами.

2. Выбор места расположения пунктов экипировки

Пункты экипировки обычно располагают на станциях основного или оборотного депо в зависимости от способа обслуживания поездов ло­комотивами, серии локомотива, вида тяги, объема топливных баков, пе­сочных бункеров, удельного расхода топлива. Все локомотивы, прошедшие ТО или ТР, экипируют в депо независимо от наличия экипировоч­ных устройств на приемо-отправочных путях станции. ,

При выборе места размещения экипировочных пунктов основным определяющим фактором является наибольший возможный пробег ло­комотива между наборами песка и дизельного топлива.

Из расчетов выбирают наименьшие результаты, и в зависимости от способа работы локомотива выбирается место экипировки.

На приведенной схеме участка работы локомотивов (рис. 1) следует проставить длину тяговых плеч, а величину межэкипировочных пробе­гов указать слева или справа от рисунка, чтобы можно было видеть соотношение результатов расчета и принимаемого решения. Пункт эки­пировки на схеме обозначить любым способом.

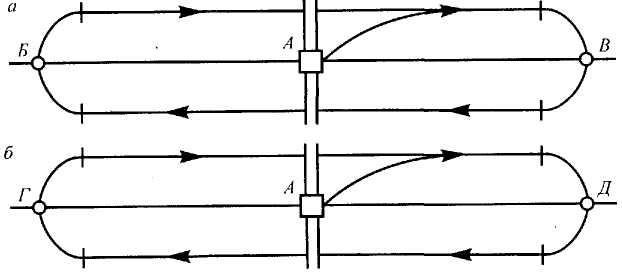

Рис. 1. Схема размещения пунктов экипировки:

а — грузовое движение; б — пассажирское движение

Окончательное решение в тексте выделить как общий вывод.

Схемы оформить отдельно для каждого вида работы локомотивов и на них указать расположение пунктов экипировки и ПТОЛ.
