2.3. Порядок выполнения работы

2.3.1. Установить оправку с тремя эксцентричными кольцами на токарный станок.

2.3.2. Закрепить в резцедержателе державку с индикатором; измерительный наконечник индикатора должен быть расположен в горизонтальной плоскости, по оси центров станка.

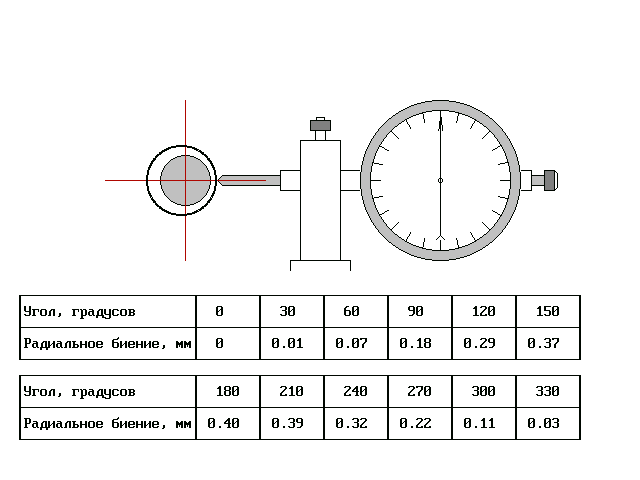

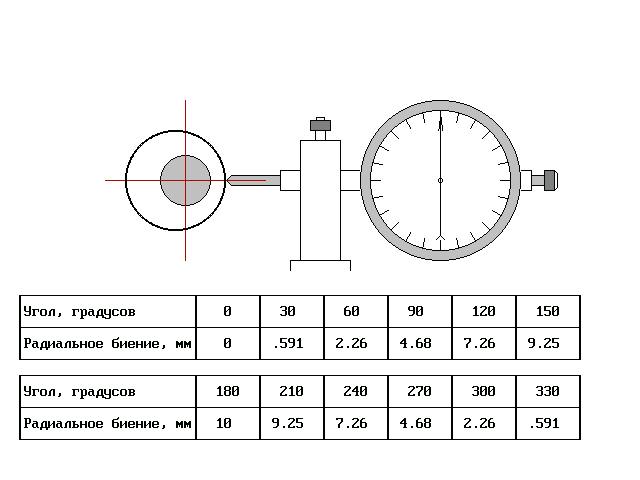

2.3.3. Поворачивая заготовку произвести измерение радиального биения трех колец по всей окружности индикатором, и показания индикатора через каждые 30 занести в таблицу отчета.

2.3.4. Снять индикатор и закрепить в резцедержателе резец. Вылет резца должен быть 30...40 мм.

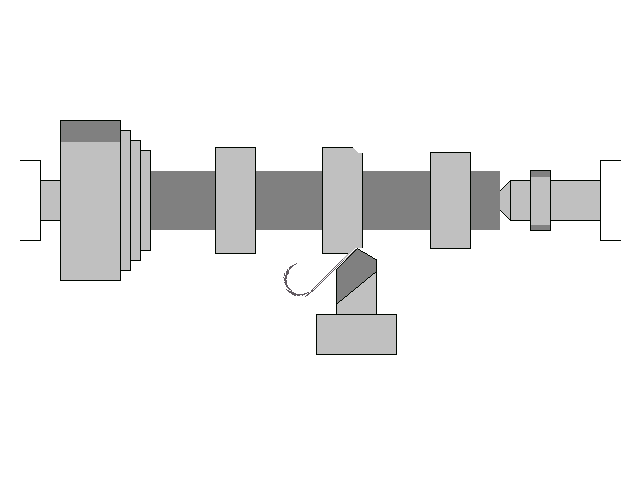

2.3.5. Проточить последовательно все три кольца, сняв эксцентричный припуск на заготовках (кольцах) за один проход. Минимальную глубину резания (глубину резания на минимальном радиусе эксцентричных колец) установить мм; подачу мм/об, скорость резания м/мин. Выбрать коэффициенты из [3].

2.3.6. Снять резец и установить в резцедержателе индикатор с державкой по линии центров станка.

2.3.7. Измерить индикатором радиальное биение всех трех колец после обработки аналогично п.3 и показания индикатора занести в таблицу отчета.

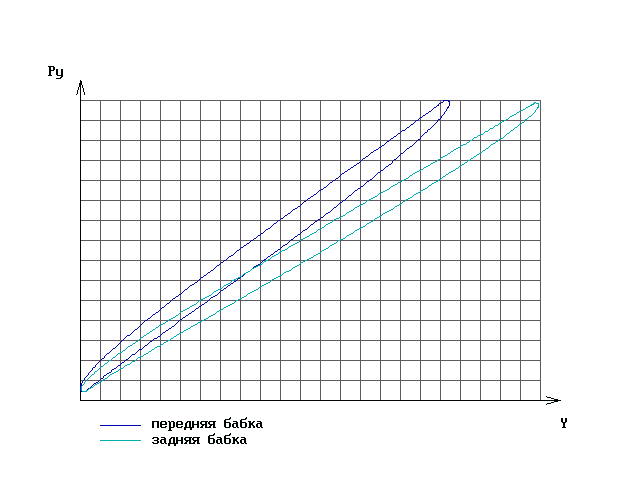

2.3.8. Вычислить значения радиальной составляющей силы резания по формуле (19) для всех положений, при которых проводились измерения радиального биения колец, и построить графики «нагрузка-перемещение».

2.3.9. Определить среднюю жесткость узлов станка, аппроксимируя нагрузочные ветви графиков «нагрузка - перемещение» линейной зависимостью по формуле (2).

2.4. Содержание отчета и его форма

Отчет должен содержать наименование, цель и содержание работы, материал и схему расположения эксцентричных колец, параметры резца, режимы резания, графические зависимости «нагрузка-перемещение» для передней и задней бабки, расчеты средней жесткости узлов станка с аппроксимацией нагрузочных ветвей графиков «нагрузка - перемещение» линейной зависимостью по формуле (2).

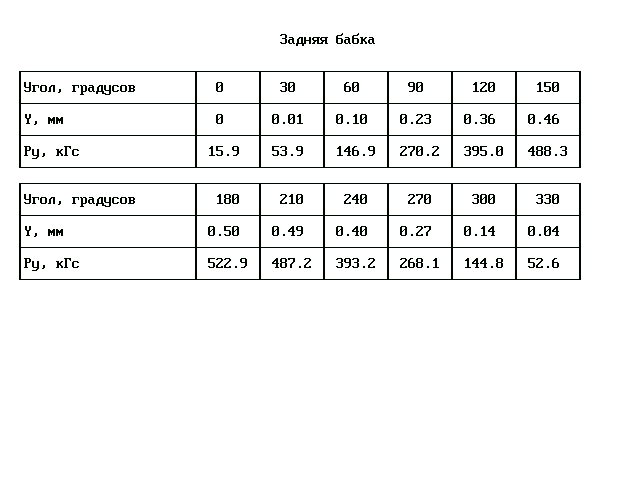

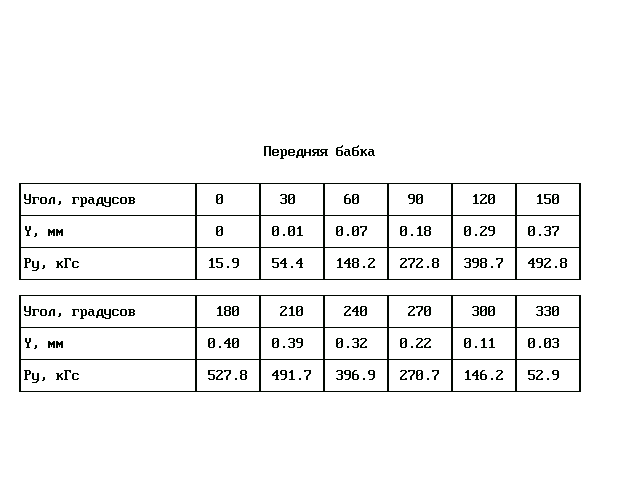

Результаты замеров и вычислений вносятся в отчет в виде таблицы (см. табл.1).

Таблица 1

Результаты замеров и вычислений

Угол поворота заготовки, град.	Исходное биение заготовки ,мм	Биение кольца у передней бабки , мм	Биение кольца у задней бабки , мм	Радиальная составляющая силы резания , кГс		Жесткость технологической системы у передней и задней бабки, , кГс/мм
				п.б.	з.б.	п.б.	з.б.
0
30
60
90
120
150
180
210
240
270
300
330
