Порядок оформления курсовой работы.
При выполнении работ следует руководствоваться требованиями следующих ГОСТ:
ГОСТ 2.301-68 «Форматы»
ГОСТ 2.302-68 «Масштабы»
ГОСТ 2.303-68 «Линии»
ГОСТ 2.304-81 «Шрифты чертежные»
ГОСТ 2.305-68 «Изображения - виды, разрезы, сечения»
ГОСТ 2.306-68 «Обозначение графических материалов и правила их нанесения на чертежах»
ГОСТ 2.307-68 «Нанесение размеров и предельных отклонений»
ГОСТ 2.309-06 «Обозначение шероховатостей поверхностей»
ГОСТ 2.311-68 «Изображение резьбы»
При выполнении рабочих чертежей деталей в обязательном порядке необходимо:
- выполнить необходимое, но достаточное количество видов, разрезов, сечений;
- нанести все необходимые размеры, их количество на чертежах должно быть минимальным, но достаточным для полного раскрытия конструкции изделия, дублирование размеров недопустимо;
- нанести необходимые допуски и посадки (на сборочном чертеже могут не указываться);
- нанести обозначения шероховатостей поверхности в соответствии с технологией изготовления детали.
При выполнении технического описания принципа работы сборочной единицы следует рассматривать данный документ как текстовый, при описании использовать номера позиций деталей указанных в спецификации к данной сборочной единице.
Спецификацию к сборочной единице следует выполнить как отдельный документ, в соответствии с требованиями ГОСТ 2 316-68, ГОСТ 2.318-81.

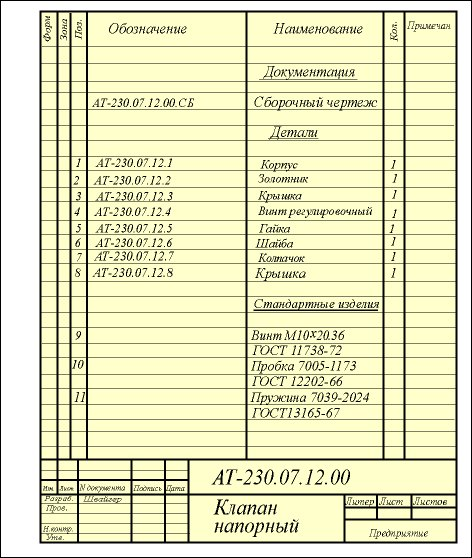

Пример выполнения спецификации сборочной единицы.
Работы выполняются на бумаге формата А4 или А3. Выполняемые чертежи должны размещаться так, чтобы равномерно заполнять все свободное поле листа выбранного формата. Чертежи должны выполняться карандашом твердостью 2Т или 2Н. Толщина линий чертежа должна соответствовать требованиям ГОСТ 2.303-68, а надписи, цифры и буквы - ГОСТ 2.304-68.
Размеры формата и масштаб чертежа должен выбираться таким образом, чтобы поле чертежа было бы заполнено изображениями и текстовыми подписями не менее чем на 70 - 80 %.
Все разработанные материалы сдаются на проверку преподавателю подшитыми в папку формата А4 в следующей последовательности:
Титульный лист
Задание на курсовую работу
Сборочный чертеж (задание)
Спецификация
Техническое описание
Рабочие чертежи (5-7 листов)
На рецензию курсовая работа представляется в полном объеме. Замечания преподавателя должны быть приняты к исполнению. Если курсовая работа не зачтена или зачтена не полностью то на повторную рецензию следует представлять всю курсовую работу.
Курсант допускается к сдаче экзамена только после того, как представит всю курсовую работу и рецензию к ней.
Титульный лист:
МЧС РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ УНИВЕРСИТЕТ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ
Кафедра механики и инженерной графики
Курсовой проект
На тему: Выполнение деталирования по сборочному чертежу
Выполнил:
Проверил:
Санкт-Петербург ‑ 2013
|
