Машина выправочно-подбивочно-отделочная впо-3-3000
1.3.1 Описание изделия
Предназначена для производства выправочно-подбивочно-отделочных работ при среднем, капитальном ремонтах и строительстве железнодорожного пути. Выполняемые операции:
- непрерывная подбивка балласта; - автоматическая выправка пути по уровню, продольному профилю и в плане; - дозировка балласта с обочины и междупутья; - планировка балластной призмы; - уплотнение балластной призмы на откосах; - удаление излишков балласта - автоматическая запись положения пути; - расчет сдвигов для постановки пути в проектное положение
Модернизация придает машине новые функциональные возможности:
- автоматическую выправку пути по уровню, продольному профилю и в плане; - электронную запись положения пути; - расчет сдвигов для постановки пути в проектное положение; - гидрофицированное управление рабочими органами.

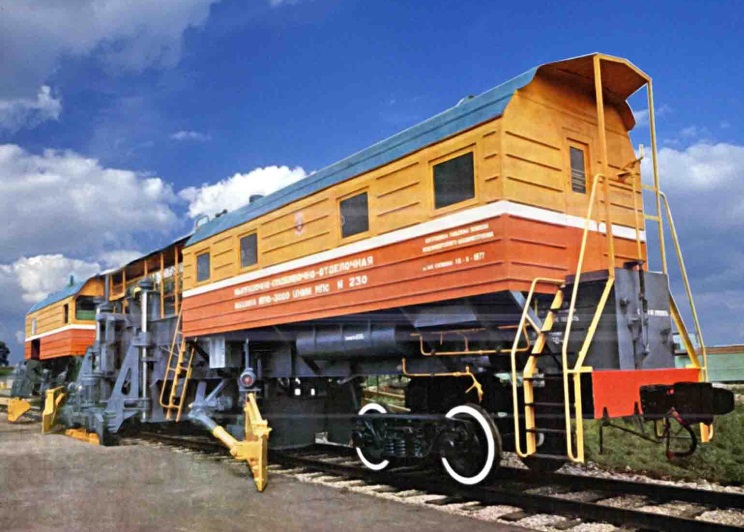

Рисунок 1.3 Машина выправочно-подбивочно-отделочная
ВПО-3000 модернизация
1.3.2 Технические характеристики:
(ВПО-3 – ВПО-3000)
Производительность: 1,6 – 2,0 км/ч
Транспортная скорость: 80 – 80 км/ч
Количество электромагнитов: 2 – 4 шт.
Количество электрокатушек: 14 – 16 шт.
Усилие подъемки путей: 20 – 24 ТС
Усилие сдвига пути: 12 – 16 ТС
Возмущающая сила вибраторов каждой плиты: 20 – 23,9 ТС
Установочная мощность на каждой плите: 40 – 55 кВт
Частота вынужденных колебаний: 24 – 33,5 Гц
Заглубление клиньев виброплит ниже подошвы шпал: 80 +/- 10 – 160 – 360
Дизель-генератор: АД-200 (У-36) – АД-200(Т400-1РС-Т)
Мощность: 200 – 200 кВт
База машины: 20,35 – 20,35
Длина: 27,87 – 27,87
Погрешность выправки пути (не более) : 10 – 2 мм
Длина записываемого участка пути: - – 10000 м
Максимальная величина подъёмки
путевой решётки с ж/б шпалами: 60 – 100мм
Максимальная величина сдвига пути: +/- 200 – +/- 200
Краны для путевых баз кпб-10у; кпб-12,5у; кпб-15у
Описание изделий
Предназначены для выполнения погрузочно-разгрузочных работ, подъема, транспортировки и укладки в штабеля собранных звеньев рельсошпальных решеток и стрелочных переводов на производственных базах, путевых машинных станциях. Краны комплектуются из двух козловых кранов для возможности работы с длинномерными грузами. Козловые краны, входящие в комплект кранов, могут работать раздельно, независимо друг от друга, и выполнять работы по погрузке и выгрузке грузов на разных складских предприятиях. Сейсмичность района установки до 6 баллов. Исполнение кабины — подвижное. Краны комплектуются траверсами, электромагнитами, канатными стропами. Диапазон рабочих температур от - 400С до + 400С. Допускаемая скорость ветра: рабочее состояние -14 м/с, нерабочее состояние -27 м/с. Краны оборудованы ручными противоугонными захватами, системой безопасного сближения крана с другими кранами, находящимися на одном подкрановом пути, температурным реле, устройством защиты электродвигателя от обрыва фаз (УЗОФ), звуковым сигналом.

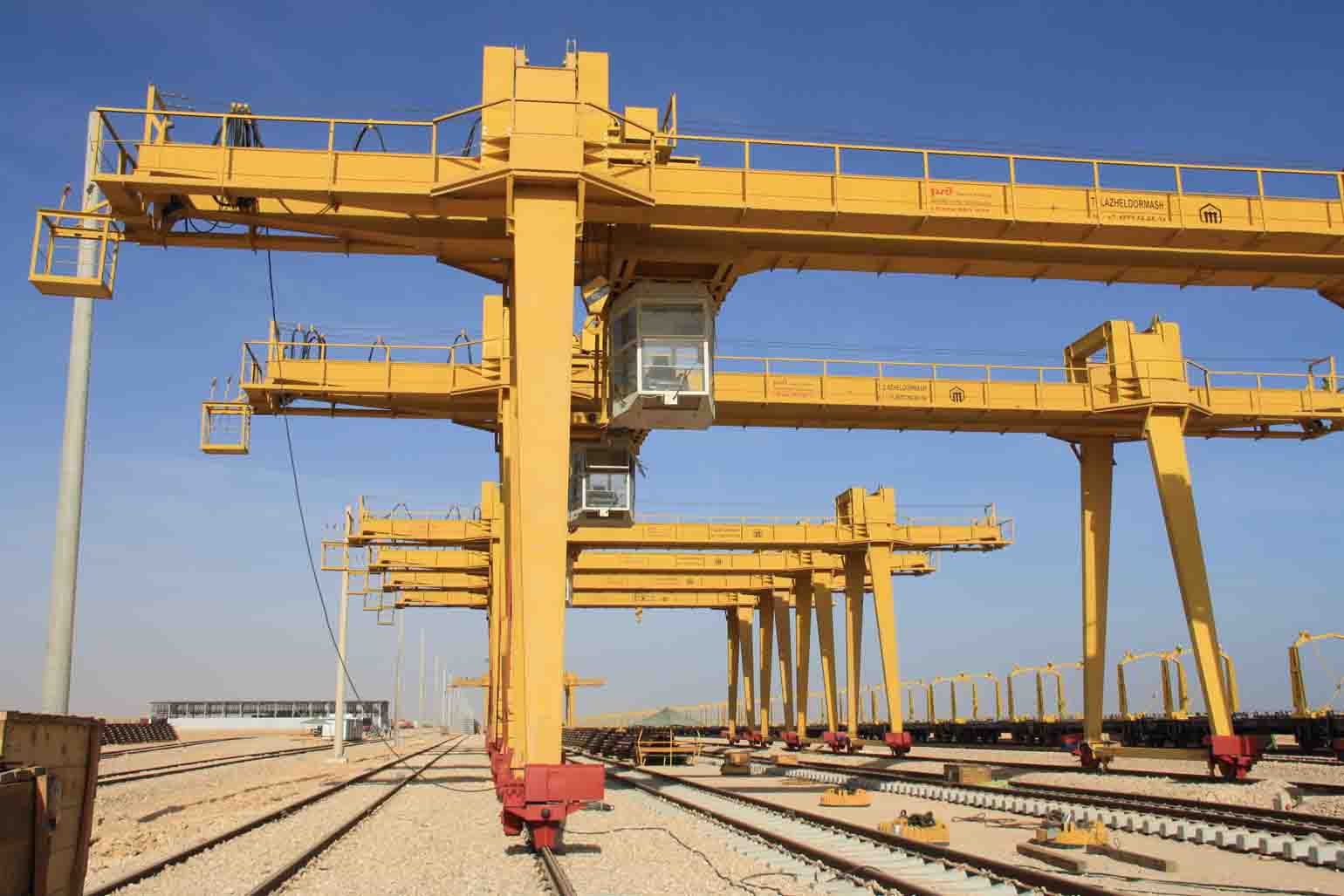

Рисунок 1.4 Краны для путевых баз
