Дисковый номеронабиратель

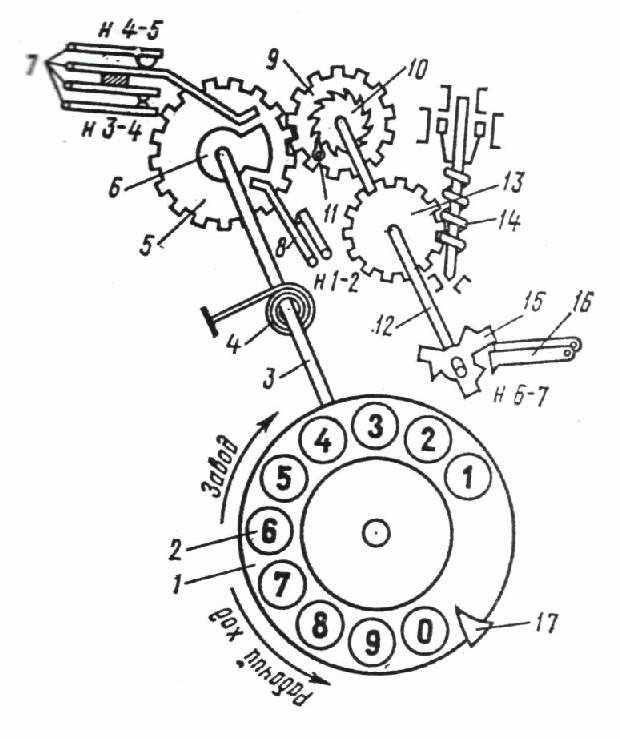

Состоит из заводного диска 1 с отверстиями, неподвижного диска 2 с цифрами 1,2…9,0, спиральной пружины 4, под действием которой заводной диск возвращается в исходное состояние, центробежного регулятора 14 для обеспечения постоянства частоты вращения диска, шестерен и контактов. Когда абонент поворачивает заводной диск, вращается ось 3 и укрепленная на ней большая шестерня 5, при этом заводится пружина 4. Одновременно вращается малая шестерня 9, на которой укреплена собачка 11. Последняя свободно скользит по зубцам храповика 10, насаженного на ось 12. Ось 12, червячное колесо 13 и импульсная звездочка 15 остаются неподвижными. После того как абонент, доведя палец до упора, отпустит диск, последний под действием пружины возвращается в исходное положение. При этом ось 12 приходит в движение, т.к. теперь собачка упирается в зубцы храповика 10. Центробежный регулятор 14, связанный с осью 12 червячной передачи, обеспечивает постоянство частоты вращения этой оси. На оси самого регулятора укреплены тормозные колодки, которые трутся о внутренние стенки латунного цилиндра, обеспечивая равномерное движение механизма номеронабирателя. При обратном ходе диска 1 звездочка 15 попеременно размыкает и замыкает импульсный контакт н 6-7. Количество подаваемых в линию импульсов соответствует набираемой цифре. Однако звездочка 15 производит на два замыкания и размыкания больше чем требуется, т.е. НН создает два лишних импульса тока. Эти импульсы гасятся с помощью шунтирующего контакта н 4-5, размыкающегося при заводе диска 1 и замыкающегося после посылки нужного числа импульсов, что достигается сегментом 6. Контакты н 1-2 и н 3-4 служит для шунтирования во время набора номера схемы разговорной части аппарата и, кроме того, обмотки телефона. Они замыкаются с началом движения сегмента 6 и размыкаются после возвращения его в исходное положение. При этом контакт н 1-2 замыкается несколько раньше, чем контакт н 3-4, а размыкается несколько позже.
Схема управления и памяти представляет собой специальную микросхему повышенной функциональной сложности, способную организовать различные режимы работы аппарата и хранение в памяти до 20 десятичных цифр, набранных с декадного блока. Электронные ключи представляют собой два транзисторных переключателя. Разговорный ключ служит для отключения разговорного устройства при наборе номера. Импульсный ключ служит для посылки в линию серии импульсов набора путем замыкания и размыкания шлейфа.
Схема питания обеспечивает питание номеронабирателя от АТС при всех режимах работы телефонного аппарата.
Схемы начальной установки и занятия АТС обеспечивают формирование импульсов при появлении питания на выходе стабилизатора и надежного занятия АТС . Электронный номеронабиратель не подлежит разбору, либо регулировке в условиях ТО.
Фриттер – это ограничитель напряжения, предназначенное для защиты уха абонента от различных акустических ударов и щелчков. Акустические удары могут возникнуть в результате резкого увеличения звукового давления, развиваемого телефонным капсюлем при высоких импульсах напряжения поступающих на вход телефонного аппарата.
Рис.7 Принципиальная схема ТА настольного типа.
Если микротелефонная трубка не снята, то контакты 1-2 рычажного переключателя (РП) разомкнуты, а 7-6 замкнуты, создана цепь для приема сигнала вызова и отключения разговорных цепей переменного тока вызова проходит от зажима линии Л1 через звонок, контакты 7-6 РП, конденсатор С1 и в линию через зажимы Л2. При снятии микротелефонной трубки контакты 1-2 и 5-6 замыкаются, создается цепь постоянного тока: зажимы линии Л1, контакты 1-2 РП, обмотка первого трансформатора, микрофон (М), контакты номеронабирателя 6-7, 4-5, зажим линии Л3.
Если телефонный аппарат (ТА) включен в АТС, то при этом на станции срабатывают определенные приборы и к аппарату поступает переменный ток частотой 450 Гц, который прослушивается в телефонной трубке (сигнал разрешения набора номера). Абонент набирает нужный номер, контакты 3-4 и 1-2 номеронабирателя являются шунтирующими для разговорных приборов, а 6-7 – импульсными. При наборе номера контактами 6-7 в цепи создаются импульсы тока : зажимы линии Л1, контакты 1-2 РП (трубка снята), замкнуты контакты 3-4, контакты 6-7 и зажим линии Л2.
Здесь применена мостовая противоместная схема. При наборе номера конденсатор С1 вместе с конденсатором С2 и резистором R1 образуют искрогасительный контур, подключенный параллельно к импульсному контакту 6-7.
Кратковременные помехи абонентской линии воздействуют на разговорные цепи, в частности на телефон, что приводит к акустическим ударам. Для уменьшения их влияния включены диоды Д1 и Д2, которые при больших помехах открываются и шунтируют телефон. Эти диоды уменьшают также схему щелчка при заводе и возвращении диска, поэтому контакты 1-2 в последних выпусках телефонных аппаратов демонтированы.
Для удаленных от АТС абонентов выпускают телефонные аппараты ТАУ-03 и ТАУ-04 с транзисторными усилителями передачи и приема. В качестве микрофона и телефона в ней применяются электромагнитные капсюли ТА-4, которые подключаются соответственно через усилители передачи и приема. В аппарате используется противоместная схема мостового типа. Телефон вместе с усилителями включен в среднюю точку трансформатора Тр1. Поэтому в нем не прослушивается разговор со своего микрофона. Дроссель Др служит для подачи постоянным током на усилитель приема, он также не пропускает разговорный ток.
БК – регулируемый балансный контур, ШК – блок шунтирующего контура – замыкается на 0,5 с после снятия микротелефонной трубки, увеличивает тем самым надежность срабатывания приборов приема вызова. Включенный в схеме блока шунта ШП регулирует усиление усилителей в соответствии с сопротивлением абонентской линии.
Непосредственно в линию включен выпрямительный мост, обеспечивающий постоянную полярность напряжений в точках а и б (напряжение питания усилителя). При любой полярности на линейных зажима телефонного аппарата, зажимы Л1 и Л2.
Спаренное включение телефонного аппарата.
Блокираторы. В сетях телефонной связи большая часть средств, затрачиваемых на строительство и эксплуатацию всех устройств телефонной сети, идет на линейные сооружения, тогда как коэффициент их использования очень низкий, так как в абонентскую линию можно включить лишь один основной телефонный аппарат, имеющий свой собственный номер на телефонной станции.
Иногда подключают к одной линии два телефонных аппарата одновременно (параллельное включение), при этом оба телефонных аппарата имеют один стационарный номер. Такой способ включения не позволяет осуществлять раздельную посылку вызова и исключить взаимное прослушивание абонентов.
Эти недостатки устраняются, если в абонентскую линии включить их по старой схеме, через специальное устройство – блокиратор, или диодно-триодная приставка. При этом появляется избирательность вызова, исключающая взаимное прослушивания разговора с любого аппарата, подзванивание во втором аппарате в момент поднятия трубки в первом и в момент набора номера. Однако применение блокиратора не позволяет абонентам телефонных аппаратов, включенных в один блокиратор, осуществлять взаимную телефонную связь, второй недостаток – позвонить во время занятости линии, вызов с междугородней телефонной станции может поступить не к тому абоненту, для которого он предназначался. Для включения телефонного аппарата через блокираторы необходимо делать перепайку монтажных проводников в схеме аппарата.
