Узлообразование системы проводного вещания.

Системой проводного вещания (ПВ) или радиотрансляционным узлом (РТУ) называется комплекс станционных, линейных сооружений и абонентского оборудования, обеспечивающих доведения программ вещания до широкого круга слушателей.

Станционные сооружения РТУ представляют собой комплекс усилителей различной мощности, аппаратуры управления, контроля и коммутации.

Линейные сооружения или радиотрансляционные сети (РТС) – это совокупность различных радиотрансляционных линий, внутри домовой проводки, трансформаторов и других линейных устройств, служащих для передачи программы вещания от усилителей до розеток, установленных у абонентов. Под радиотрансляционной линией подразумевается физическая цепь, состоящая из подвешенных на опорах и стойках двух проводов (воздушные линии) или кабеля в земле (кабельные линии).

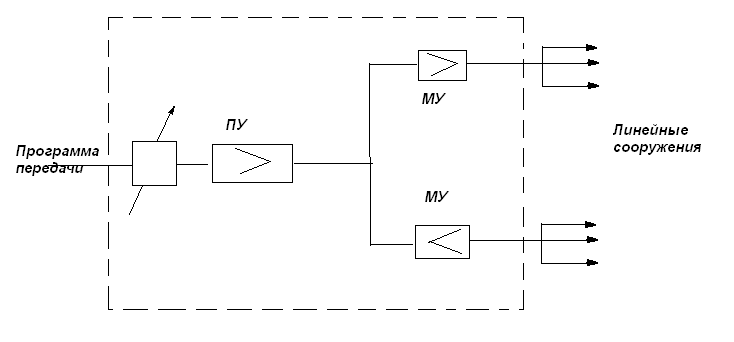

Системы ПВ делятся на централизованные и децентрализованные. В централизованной системе станционные сооружения (предварительные усилители ПУ, мощные усилители МУ, коммутационные и другие устройства) размещаются в одном пункте.

Рис. Скелетная схема централизованной системы.

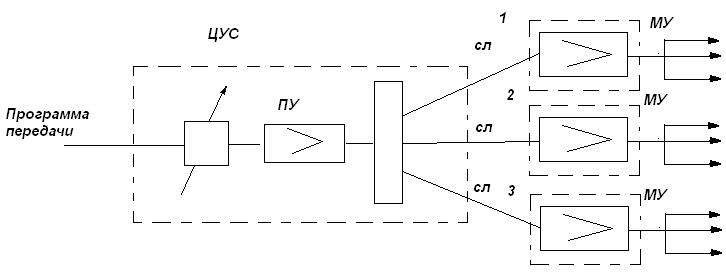

В децентрализованной системе (рис. ) станционные сооружения (в основном мощные усилители МУ) размещаются в нескольких пунктах 1-2-3 на территории города. Они получают программу вещания по выделенным парам соединительных линий ГТС от центральной усилительной станции ПВ (ЦУС). Преимущества централизованной системы состоят в том, что энергоснабжение и эксплуатация станционных сооружений упрощаются. Однако централизованная система не пригодна для крупных городов, так как линейные сооружения становятся длинными и громоздкими.

Рис. Скелетная схема децентрализованной системы.

Преимущества децентрализованной системы для крупных городов состоят в том, что упрощаются радиотрансляционные сети, повышается КПД. Система становится более устойчивой. Однако децентрализованная система требует применения средств дистанционного управления и контроля.

Радиотрансляционные сети (РТС) системы ПВ в зависимости от их построения подразделяются на одно-, двух- и трехзвенные.

В однозвенных сетях напряжение в линии соответствует напряжению, подаваемому к абонентским установкам (АУ) без каких-либо промежуточных устройств.

Рис. Схема построения РТС:

А) однозвенная; б) двухзвенная.

Рис. Схема построения РТС

В) трехзвенная.

Здесь имеет место одно звено линии, которые называются абонентскими. Абонентские линии (АЛ) являются первым звеном РТС. В больших домах роль абонентских линий выполняет внутридомовая проводка. Программа вещания к слушателям подается высоким уровнем, что позволяет применять у абонентов обычные громкоговорители без элементов усиления и средств электропитания.

Двухзвенная сеть помимо первого звена линии, содержит распределительные фидеры (РФ) (2-е звено), питающие абонентские линии через абонентские трансформаторы (АТ).

Трехзвенная сеть представляет собой совокупность двухзвенной сети, питаемой усилителями через магистральные фидеры (МФ). Магистральные фидеры являются третьим звеном сети. Они высоковольтны, и поэтому техника безопасности требует применения особых средств защиты.

Радиотрансляционные линии в зависимости от величины напряжения в них подразделяются на два класса: к первому классу относятся фидерные линии с номинальным напряжением выше 360В. Ко второму классу относятся абонентские линии с номинальным напряжением 30В и фидерные линии с номинальным напряжением не выше 360В. В настоящее время для абонентских линий города и сельской местности выбрано номинальное напряжение 30В.

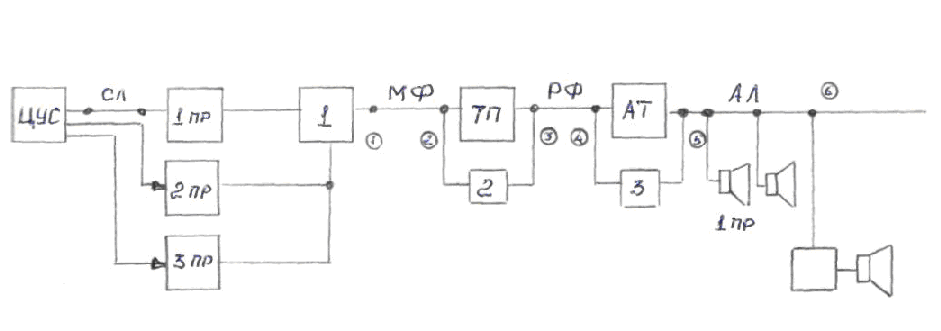

При организации трехзвенной сети усилители устанавливаются на станциях, которые носят названия опорных усилительных станций (ОУС). Переход с третьего звена на второе звено линии осуществляется с помощью трансформатора, устанавливаемого на трансформаторной подстанции (ТП). При организации многопрограммного вещания системы РТУ и РТС остаются теми же, однако, появляются дополнительные устройства 1,2,3. На рис. показана трехзвенная сеть многопрограммного вещания.

Рис. Структурная схема построения ТПВ.
