Уровни передачи

В технике связи для удобства различных расчетов и упрощения рассуждений, связанных с величинами усиления и затухания, мощность, напряжение и ток оцениваются не абсолютными их значениями, а относительными, т.е. не ваттами, вольтами и амперами, а уровнями. Уровни различают по мощности, напряжению и току.

Уровнем передачи называется логарифмическое отношение мощности, напряжения или тока в данной точке цепи к мощности, напряжению или току, которые приняты за исходные. Количественное значение уровней передачи по мощности, напряжению или току определяется в децибелах (дБ) соответственно из следующих выражений:

P_м=10lg(P/P₀); P_н=20lg(U/U₀); P_т=20 lg(I/I₀),

Где P_, U, I – мощность, напряжение и ток в данной точке цепи;

P₀, U₀, I₀ – мощность, напряжение и ток, принятые за исходные. В зависимости от значений мощности, напряжения и тока, которые приняты за исходные, различают абсолютный, относительный и измерительный уровни передачи.

Абсолютным уровнем передачи называется такой уровень, когда за исходные величины приняты мощности P₀ =1мВт, напряжение U₀ =0,775В и ток I₀ =1,29мА.

Относительным уровнем передачи называется уровень, определяемый в точке X системы при значениях P_0, U_0, I_0, соответствующих величинам в некоторой другой точке системы, принятой за исходную (начальную).

Измерительным уровнем передачи называется абсолютный уровень в какой-либо точке системы при условии, что на вход системы подан сигнал с нулевым уровнем.

Через уровни передачи, используя приведенные выше формулы затухания (усиления), логично определить затухание линии и усиление усилителя:

A_л=10 lg(P_с.пер/ P_с.пр)=10 lg(P_с.пер/ P₀)-10 lg(P_с.пр/ P₀)= P_с.пер- P_с.пр

S=10 lg (P_{с.вых.ус}/ P_с.вх.ус)=10 lg(P_{с.вых.ус}/ P₀)-10 lg(P_с.вх.ус/ P₀)= P_{с.вых.ус}- P_с.вх.ус

Каналы одностороннего и двухстороннего действия

Каналом называется совокупность линейных и станционных устройств, с помощью которых сигналы передаются от источника информации к приемнику информации. При передаче сигналов всех видов, кроме телефонных, канал в течение всего времени передачи занят в одном направлении. При этом на одном конце канала все время включен передающий аппарат, а на другом конце – приемный. Для одновременной передачи сообщений в обоих направлениях необходимо иметь два одинаковых независимых друг от друга односторонних канала.

При телефонной связи один и тот же телефонный аппарат является поочередно то передающим (для говорящего абонента), то приемным аппаратом. Следовательно, для организации телефонной передачи требуется канал двустороннего действия, так называемый дуплексный канал. При организации телефонной связи на небольшие расстояния, когда затухание сигналов не превышает нормы, в цепь усилители не включаются. Если телефонная связь организуется по каналам большой протяженности, то для компенсации затухания в цепь включаются усилители. Поскольку любые усилители усиливают токи только в одном направлении передачи, то для организации телефонной связи на большое расстояние, необходимо иметь два односторонних канала, по каждому из которых передача будет осуществляться в одном направлении. В месте соединения такого двустороннего канала с двухпроводным участком сети устанавливается переходное устройство – дифференциальная система ДС.

А)

Б)

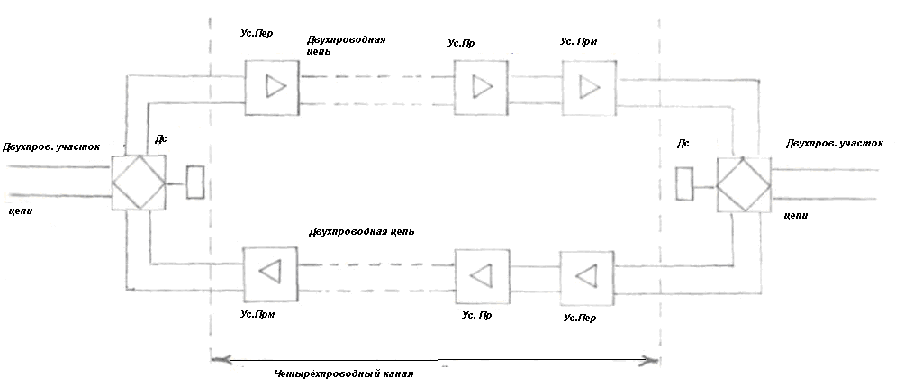

Рис. Схема организации телефонного канала по цепи:

А) четырехпроводной;

Б) двухпроводной.

Канал двустороннего действия, образованный из двух односторонних каналов, является четырехпроводным, так как передача в разных направлениях осуществляется по двум различным двухпроводным цепям. Такой канал называется каналом однополосной четырехпроводной системы.

Двухсторонний канал может быть организован и по одной двухпроводной цепи. В этом случае все усилители должны обеспечивать усиление сигналов обоих направлений передачи. Такие усилители называются дуплексными и представляют собой, по существу, два усилителя, входы и выходы которых соединяются черед дифференциальные системы (Рис. б). Канал двухстороннего действия, организованный на двухпроводной линии с дуплексными усилителями, называется каналом однополосной двухпроводной системы.
