Вариант № 1.6
|
Рис. 1.6. Структурная схема механизма к варианту № 1.6
Таблица 1.6
Исходные данные к варианту № 1.6
Обозначение |
Предпоследняя цифра зачетной книжки |
||||
1 6 |
2 7 |
3 8 |
4 9 |
5 0 |
|
LOA, м |
0,10 |
0,15 |
0,20 |
0,25 |
0,30 |
LАВ, м |
0,34 |
0,65 |
0,89 |
1,18 |
1,52 |
LВС, м |
0,31 |
0,38 |
0,84 |
1,06 |
1,48 |
LАD, м |
0,30 |
0,55 |
0,77 |
1,10 |
1,44 |
LВD, м |
0,14 |
0,20 |
0,24 |
0,32 |
0,44 |
LDЕ, м |
0,47 |
0,68 |
1,25 |
1,62 |
2,13 |
LЕF, м |
0,15 |
0,18 |
0,38 |
0,52 |
0,68 |
La, м |
0,16 |
0,33 |
0,60 |
0,72 |
0,80 |
Lb, м |
0,44 |
0,57 |
1,28 |
1,68 |
2,14 |
Lc, м |
0,28 |
0,50 |
0,77 |
1,10 |
1,38 |
Ld, м |
0,66 |
0,98 |
1,69 |
2,12 |
2,70 |
Le, м |
0,17 |
0,35 |
0,38 |
0,45 |
0,70 |
m, мм |
6 |
8 |
10 |
12 |
14 |
Вариант № 1.7
|

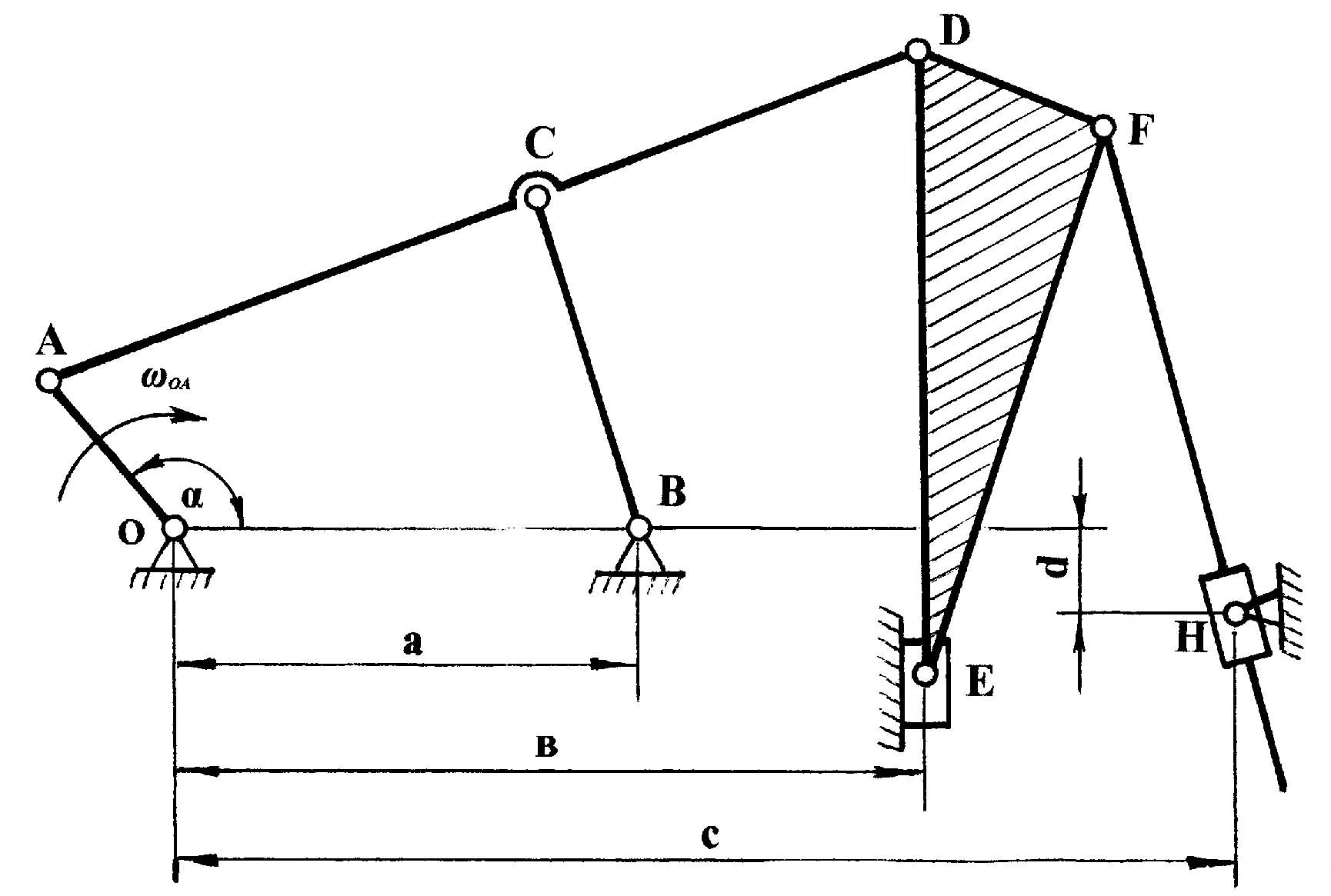

Рис. 1.7. Структурная схема механизма к варианту № 1.7
Таблица 1.7
Исходные данные к варианту № 1.7
Обозначение |
Предпоследняя цифра зачетной книжки |
||||
1 6 |
2 7 |
3 8 |
4 9 |
5 0 |
|
LОA, м |
0,10 |
0,15 |
0,20 |
0,25 |
0,30 |
LАС, м |
0,31 |
0,70 |
1,18 |
1,60 |
2,00 |
LВС, м |
0,24 |
0,34 |
0,67 |
0,78 |
0,96 |
LСD, м |
0,10 |
0,15 |
0,33 |
0,42 |
0,55 |
LDЕ, м |
0,48 |
0,68 |
1,58 |
1,89 |
2,42 |
LDF, м |
0,10 |
0,11 |
0,20 |
0,25 |
0,32 |
LЕF, м |
0,52 |
0,64 |
1,51 |
1,96 |
2,51 |
La, м |
0,22 |
0,53 |
0,78 |
0,98 |
1,22 |
Lb, м |
0,25 |
0,61 |
0,90 |
1,18 |
1,46 |
Lc, м |
0,45 |
0,77 |
1,35 |
1,86 |
2,24 |
Ld, м |
0,02 |
0,09 |
0,11 |
0,15 |
0,19 |
m, мм |
6 |
8 |
10 |
12 |
14 |
