Перевірка роботи реле рт – 40.

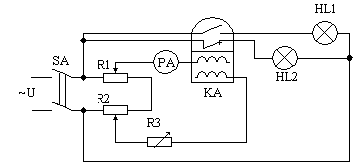

1. Схема дослідження.

2. Вивчити будову реле

3. Визначити струми спрацювання реле на позначках х1, х2, х3, 4х, х5, х6.

Для цього:

3.1. Перемикач «Послідовне з'єднання – паралельне з'єднання» встановити в положення «послідовне». 3.2. Встановити поводок встановлення струму спрацювання на позначку х1. 3.3. Встановити напругу живлення стенду 25 В. Контроль по вольтметру стенда.

Вихідне положення: лампи: HL1 не горить, KHL2 горить. 3.4. Переміщуючи ручку реостату R1 праворуч визначити струм спрацювання реле. Спрацювання реле визначається по загоранню лампи HL1 .

Значення струму записати до таблиці № 1.

3.5. Переміщуючи ручку реостату R3 ліворуч визначити струм повернення реле. Повернення реле визначається по загоранню лампи HL2. . Значення струму записати до таблиці № 1. Дослід повторити на кожній точці 3 рази

Вимірювання повторити на точках х2, х3, 4х, х5, х6.

3.6. Після закінчення вимірювань виключити живлення стенду.

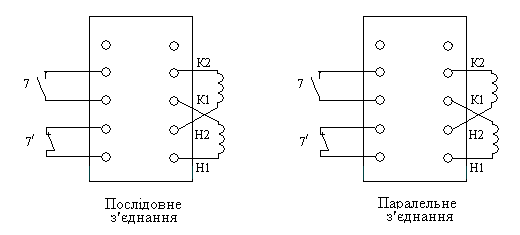

4. Для дослідження струмів спрацювання при паралельному з'єднанні котушок перемикач - «Послідовне з'єднання – паралельне з'єднання» встановити в положення паралельне з'єднання.

Вимірювання виконувати як вказано в пункті 2 Значення струмів записувати до

таблиці 2.

Таблиця №1

Позначка шкали

І спрацювання, А

І повернення, А

kп

Δ

Таблиця № 2

Позначка шкали

І спрацювання, А

І повернення, А

kп

Δ

Скласти звіт.

Контрольні питання:

1. Як класифікуються реле по призначенню?

2. Які реле відносяться до основних ?

3. Які реле відносяться до допоміжних ?

4. Як класифікуються реле по способу дії ?

5. Переваги вторинних реле непрямої дії ?

6. Реле РТ – 40: призначення, будова.

7. Варіанти виконання реле РТ – 40: чим відрізняються ?

8. Якими параметрами характеризується реле РТ – 40 ?

9. Реле РТ – 40: струми спрацювання при послідовному з'єднанні котушок та при паралельному з'єднанні котушок.
