5. Проблемы в реализации демодулятора

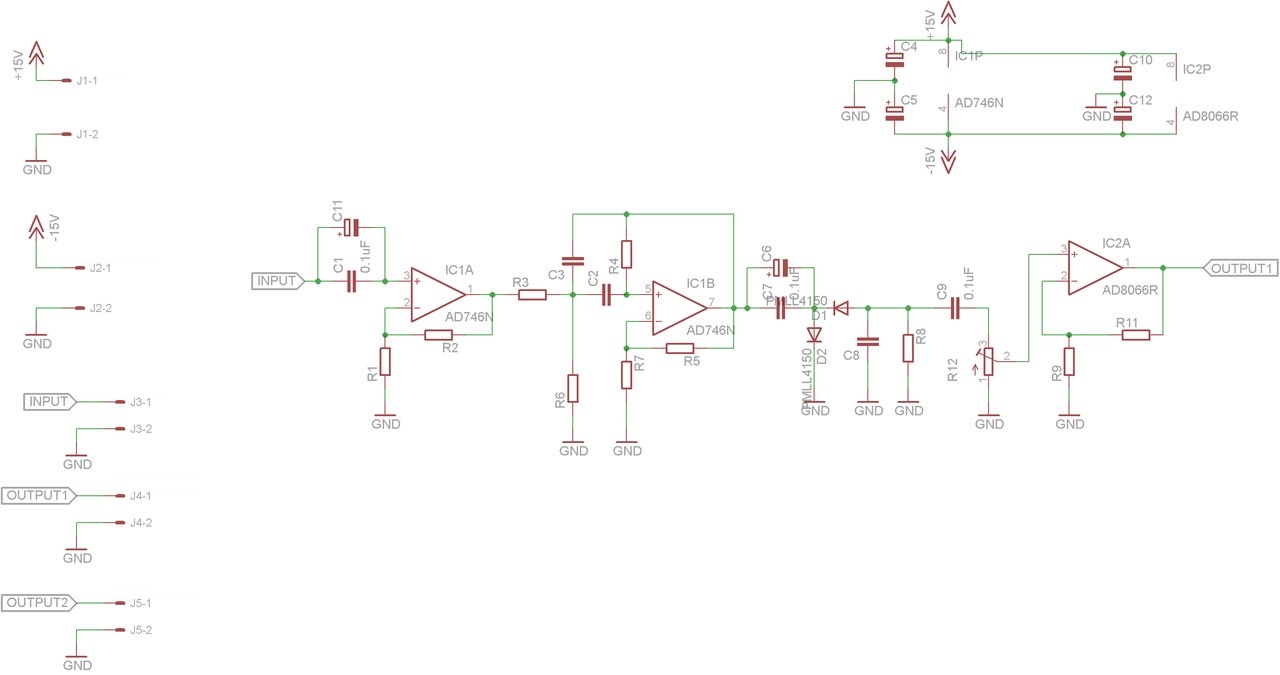

Собранное устройство оказалось нерабочим. Сильно греется усилитель AD8397. На схеме он обозначен AD8066D. Самыми вероятными причинами неудачи могут служить:
Не совсем точно подобранные пассивные элементы (за неимением точно соответствующих). Однако, это причина наименее вероятна потому что номиналы пассивных элементов разнятся незначительно. Вряд ли такая небольшая неточность могла вызвать такие печальные последствия.
Сгоревшие элемент(ы). Возможно, что схема собранна верно, просто один из элементов или несколько вышли из строя из-за превышения допустимого напряжения, большой нагрузки. Для проверки данного предположения нужно заменить соответствующие элементы и вновь проверить работает ли схема.
Неверно подобранная обвязка усилителя.
ВЫВОД
Ввиду неудачи, наша работа по сборке рабочего демодулятора для лазерного микрофона не окончена. Необходимо проделать еще много работы по диагностике и отладке устройства, то есть подобрать номиналы пассивных элементов, при которых усилитель в схеме демодулятора будет обладать нужными нам характеристиками.

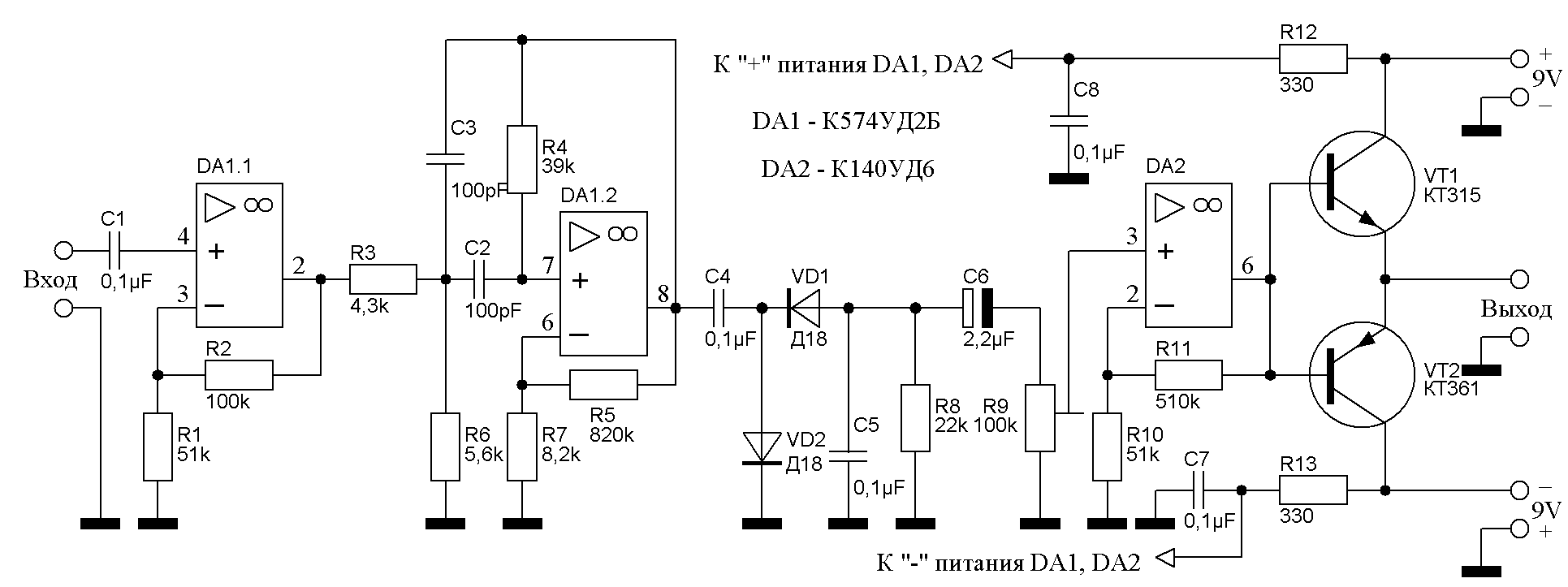

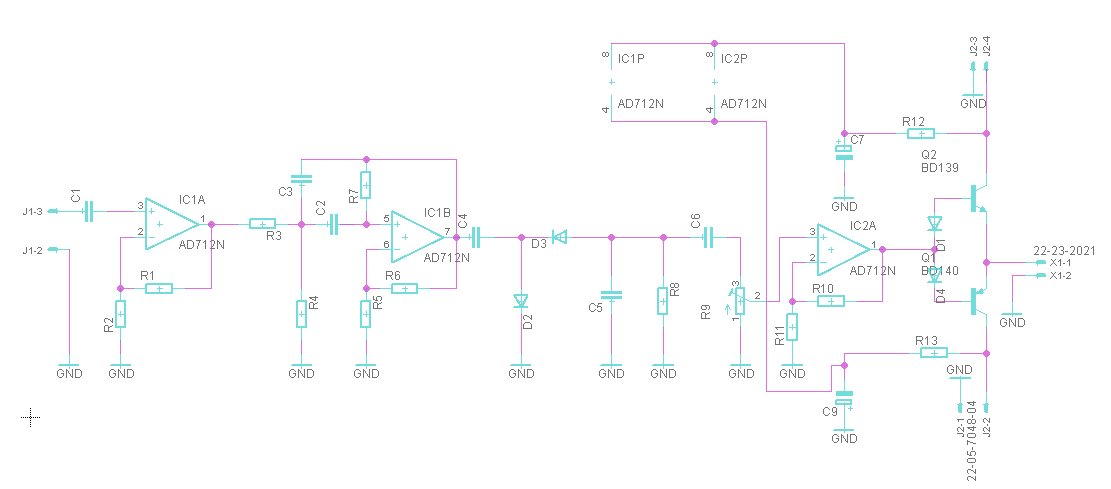

В настоящем времени мы уже разработали новую схему. Заменили неисправный усилитель AD8397 на спаянный усилитель TL820. А также теперь в схеме участвует транзисторный каскад, для усиления выходного сигнала. Так же теперь в схеме мы будем использовать диоды для того чтобы компенсировать падение напряжение транзисторных p-n переходов. p-n переход открывается же при 0,6-0,7 вольтах, что вносит искажения в сигнал, а диодами мы это напряжение поднимаем на 0,6 - 0,7 вольт, и транзистору чтобы открыться достаточно входящего сигнала.

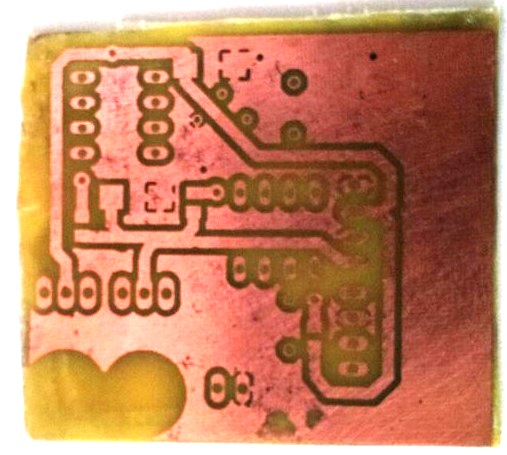

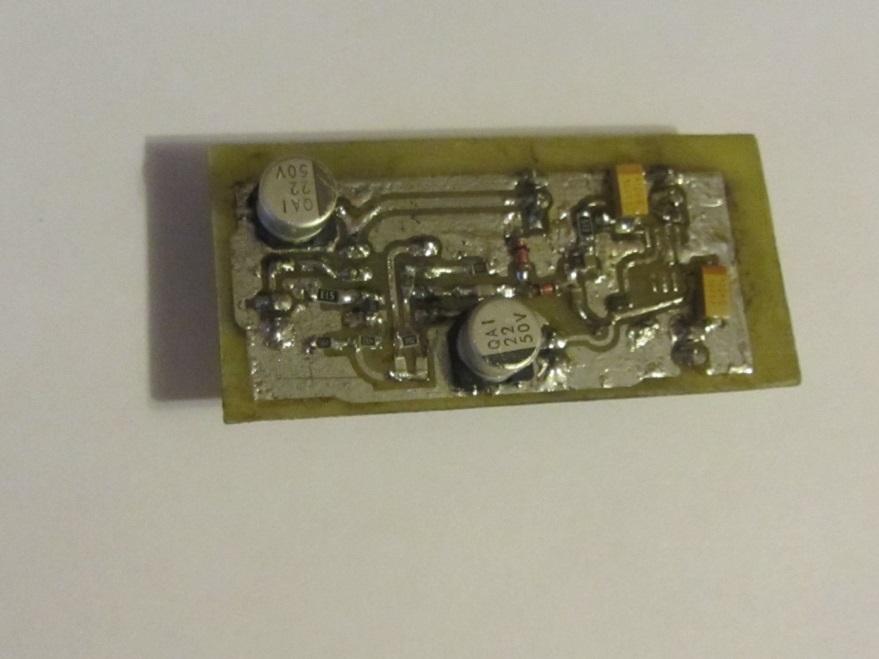

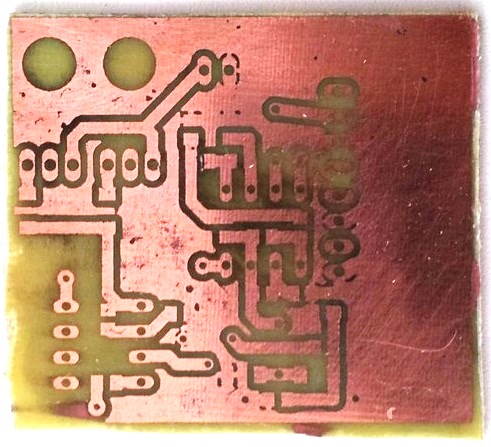

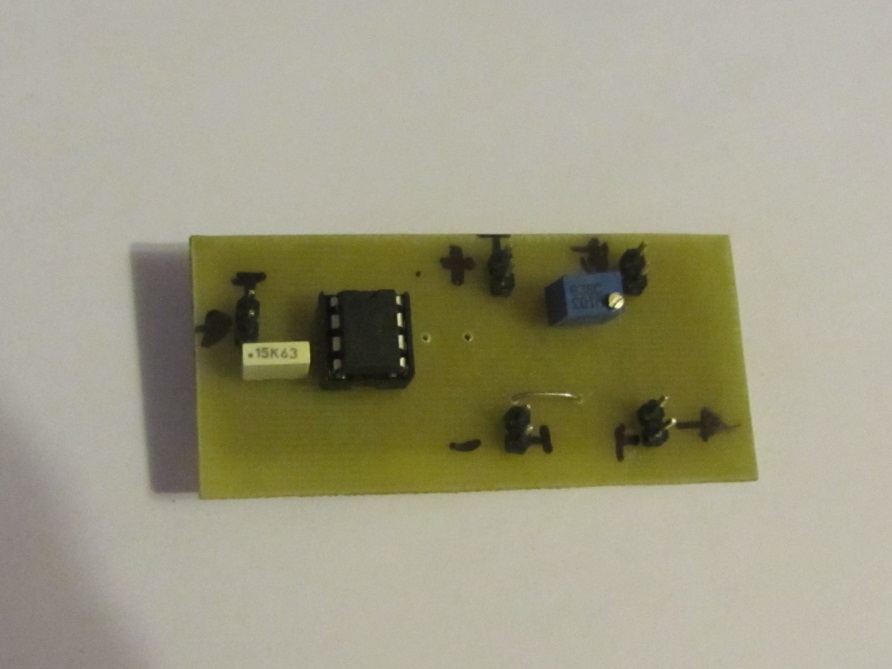

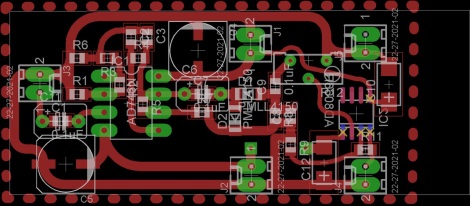

В ходе разработки и конструирования демодулятора были освоены различные базовые навыки: разработка схем, изготовление плат, монтаж элементов (пайка) на печатную плату.
Работа, несомненно, будет продолжена и доведена до логического завершения.
ПРИЛОЖЕНИЕ 1
ПРИЛОЖЕНИЕ 2
ПРИЛОЖЕНИЕ 3
ПРИЛОЖЕНИЕ 4
ПРИЛОЖЕНИЕ 5
СПИСОК ИСТОЧНИКОВ
Уваров А.С. ИК-прослушивающее устройство. – Радио-Конструктор. – 2001. – № 10. – 46 с.
Яннини Б. Удивительные электронные устройства. – М.: Пресс, 2008. – 400 с.
Argo-ASecurity. Средства наблюдения. Лазерное устройство прослушивания, модель AA79107. [Электронный ресурс]. – Электрон.дан. – Режим доступа: http://argoasecurity.com.ua/product_detail. aspx?productID=264
Оптико-акустическая аппаратура перехвата речевой информации [Электронный ресурс]. – Электрон.дан. – Режим доступа: http://pitbot.ru/1.shtml
5. Потоцкий. А.Ю. Выпускная квалификационная работа. Лабораторная лазерная установка для дистанционного съёма акустической информации
