4.7. Настройки
Режим Настройки предназначен для установки языка сообщений, выбора типа блока управления, режима управления меню, а также для установки пароля. Вызов режима происходит при нажатии клавиши 7 главного меню. На дисплее выводится меню режима:
Рис.30. Меню режима настройки
=>Язык. Тестер может выдавать сообщения на русском и английском языках. Выбор желаемого языка производится нажатием соответствующей клавиши.

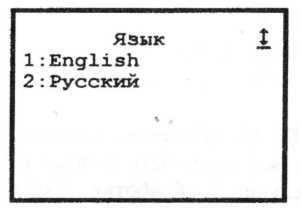

Рис.31. Выбор языка
После настройки языка автоматически произойдет возврат в меню режима Настройки.
=>Тип ЭБУ. При выборе типа блока появляется экран с предупреждением:
Рис.32. Подключение диагностического кабеля
Подключите диагностический кабель, нажмите клавишу . После этого на экране отобразится главное меню для выбранного блока.
Ручной выбор. Двигатель выберите соответствующий завод-изготовитель Вашего автомобиля :
Рис.33. Выбор соответствующего завода изготовителя автомобиля
Выбор осуществляется при помощи клавиш ←→ либо клавишами 1-5 и нажатием клавиши . В случае выбора завода-изготовителя ВАЗ, дисплей тестера примет следующий вид:

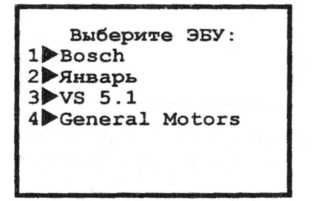

Рис.34. Выбор ЭБУ
Знак "►" показывает, что данный пункт содержит меню нижнего уровня — подменю с перечнем всех ЭБУ данного типа (например, для VS 5.1:VS 5.1 R83, VS5.1 Е2).
Название диагностируемого блока управления выводится в верхней строке главного меню тестера.
В режиме ручного выбора ЭБУ, также доступен пункт Автоопределение (по нажатию клавиши "0").
Автоопределение ЭБУ. Этот режим позволяет автоматически определить тип подключенного ЭБУ. В случае успешного выполнения автоопределения на дисплей тестера выводится сообщение:
Рис.35. Автоматическое определение ЭБУ
После подтверждения по клавише данный тип ЭБУ будет установлен текущим для работы тестера, и произойдет возврат в меню режима Настройки.
Примечание: некоторые нестандартные (тюнинговые) прошивки ЭБУ могут содержать некорректный паспорт блока управления. Автоопределение с такой прошивкой может не работать.
Если по каким-либо причинам тип ЭБУ не удалось определить автоматически, выводится сообщение: "ЭБУ определить не удалось". В этом случае установите тип ЭБУ вручную.
=>Режим меню. Для удобства пользователя предусмотрена возможность трех режимов управления меню: клавишами-стрелками, клавишами-цифрами и комбинированный - стрелками и цифрами клавиатуры ДСТ-10:
Рис.36. Режимы управления меню
В зависимости от установленного режима управления вид экранных меню соответствующим образом меняется. Так, главное меню в режиме стрелочного управления имеет вид:
Рис.37. Главное меню в режиме стрелочного управления
Для выбора пункта меню нужно клавишами-стрелками переместить на него курсор и нажать клавишу То же меню в режиме цифрового управления:
Рис.38. Главное меню в режиме цифрового управления
Для выбора пункта меню нужно нажать соответствующую клавишу-цифру. Вид главного меню в режиме стрелочно-цифрового управления:
Рис.39. Главное меню в режиме стрелочно-цифрового управления
В этом режиме пункт меню можно выбрать как клавишами-стрелками, так и клавишами-цифрами.
В данном руководстве описание всех режимов работы тестера приведено для стрелочно-цифрового управления, так как именно этот режим установлен по умолчанию при первом включении тестера.
=>Установка пароля. Установка пароля на тестер позволяет исключить возможность несанкционированного использования тестера.
На экран выводится:

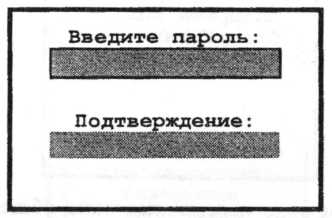

Рис.40. Установка пароля на тестер
При запуске режима предлагается введение пароля и подтверждение правильности его ввода.
Пароль представляет собой число от 1 до 8 знаков.
Набор пароля производится цифровыми клавишами тестера ДСТ-10. Удаление введенного символа – клавиша ←.
Ввод пароля сопровождается перемещением курсора в следующую позицию в активном окне ввода. Активным окном ввода, является поле, обведенное рамкой. Смена активного окна производится клавишами ↑↓.
Запоминание пароля – клавиша . При этом производится автоматический переход на подтверждение ввода.
В случае неверного повторного ввода выдается предупреждающее сообщение и предлагается повторить ввод пароля.
В случае правильного ввода выдается сообщение "ПАРОЛЬ ИЗМЕНЕН". Выход из меню ввода пароля без изменения пароля - клавиша Esc.
