5. Определение допусков размеров деталей приспособления,

определяющих точность обработки.

Для определения допусков размеров деталей приспособления, определяющих точность обработки, выявляются конструкторские размерные цепи, в которых размеры, принадлежащие приспособлению, являются исходными.

Точность размера Б₁ , принадлежащего приспособлению, достигается в конструкторской цепи Г, в которой:

- размер является исходным: мм, мм;

- размер Г₁ – расстояние от торца установочной призмы 7 до оси отверстия в этой призме под установочный штифт;

- размер Г₂ – расстояние между осями отверстий в корпусе 1 под установочные штифты призмы 7 и стойки 2;

- размер Г₃ – расстояние от оси отверстия в стойке 25 под установочный штифт до оси отверстия под промежуточную кондукторную втулку 5;

- размер Г₄ – смещение оси наружной поверхности промежуточной кондукторной втулки относительно оси ее внутренней поверхности, вызванное эксцентриситетом;

- размер Г₅ – смещение оси внутренней поверхности промежуточной втулки относительно оси наружной поверхности сменной втулки, вызванное посадкой ;

- размер Г₆ – смещение осей наружной и внутренней поверхностей сменной кондукторной втулки вследствие эксцентриситета.

Для установления обоснованных допусков на составляющие звенья этой цепи решим прямую задачу размерного анализа. Исходные данные: мм; мм; .

Из конструктивных соображений (рис. 4) назначим номинальные размеры звеньев Г₁ = Г₃ = 10 мм. Тогда 10 + Г₂ + 10 = 0 + 0 + 0 + 35 и Г₂ = 15 мм.

Установим допуски на составляющие звенья. Поскольку сопряжение сменной кондукторной втулки с промежуточной осуществляется по посадке максимальный зазор в сопряжении равен 0,025 мм, а мм. Допуски на звенья Г₄ и Г₆ примем равными 0,010 мм (максимальный допустимый эксцентриситет наружной поверхности втулок относительно внутренней 0,005 мм). Для звеньев Г₁ и Г₃ допуски установим по 9 квалитету; мм, а для звена Г₂ по 10; мм.

Подставляя установленные допуски в основное уравнение, используемое при решении размерных цепей методом максимума-минимума, имеем:

мм

Таким образом, окончательно можно записать:

.

Аналогично определяются допуски на размеры деталей приспособления, определяющие точность выполнения размеров приспособления В₂, и .

6. Выполнение эскизов деталей приспособления

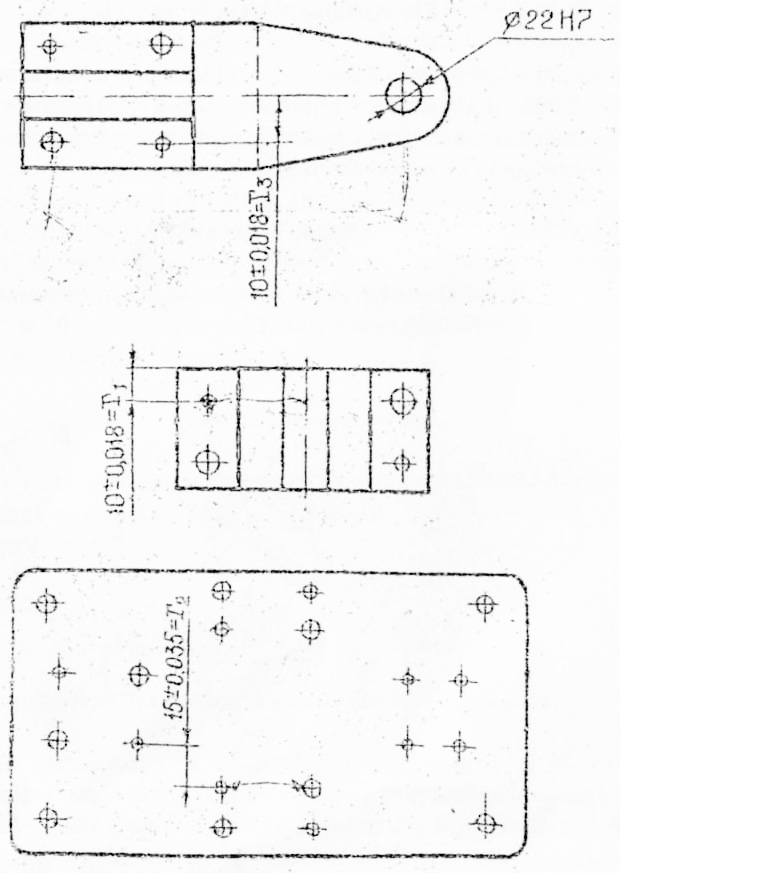

Эскизы деталей, точность размеров которых выявлена при решении размерной цепи Г, представлены на рис. 5.

Рис. 5. Эскизы деталей приспособления
