4.2.Конструктивные особенности елементов с сетчатым армированием.

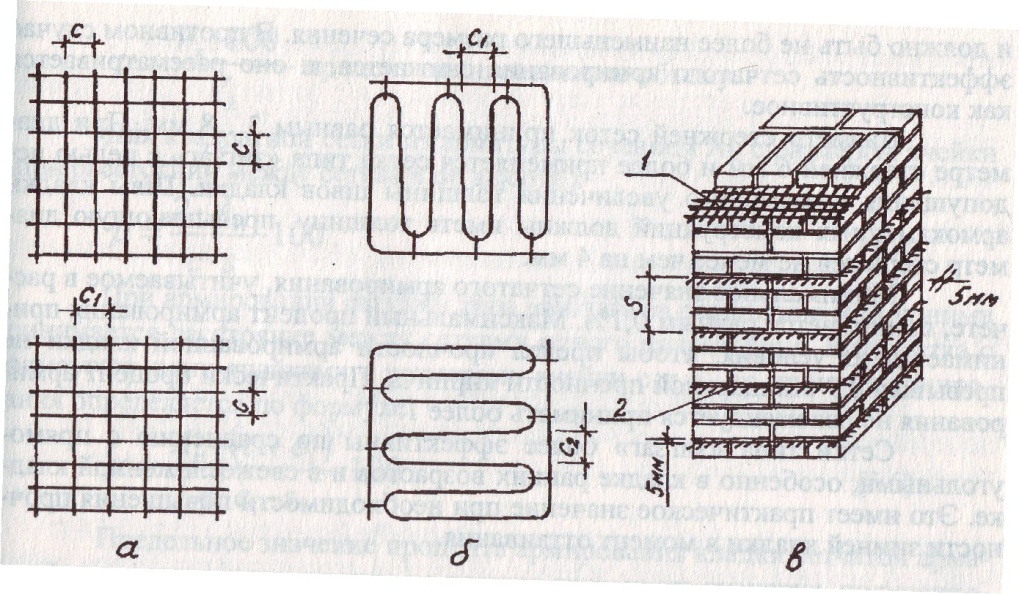

Поперечное (сетчатое) армирование с расположением арматуры в горизонтальных швах кладки (рис. 14.1) препятствует развитию в ней поперечных деформаций, воспринимает растягивающее усилие и тем самым разгружает соответствующие компоненты кладки, повышая ее прочность в 2,0-2,5 раза. Сетчатое армирование применяется для усиления кладки из кирпича всех видов, а также из керамических камней со щелевидными вертикальными пустотами при высоте ряда не более 150 мм. Усиление сетчатым армированием кладки из бетонных и природных камней с высотой ряда более 150 мм менее эффективно. Сетчатое армирование допускается применять только в тех случаях, когда повышение марок кирпича, камней и растворов не обеспечивает требуемой прочности кладки и площадь поперечного сечения элемента не может быть увеличена. Не допускается применять сетчатое армирование стен помещений с влажным и мокрым режимами. Сетчатое армирование применяется только при отношениях   или гибкостях  , а также при эксцентриситетах, не выходящих за пределы ядра сечения (для прямоугольного сечения е₀≤0,17h). При больших значениях гибкости и эксцентриситетов сетчатое армирование прочности кладки не повышает. Марка кирпича, применяемого для армокаменных конструкций, как правило, должна быть не менее 75, а камня- не менее 50. Как исключение при соответствующем обосновании может быть допущено применение кирпича марки 50 и камня марки 35. Марка раствора, в который укладывают арматуру, должна быть не ниже 50. Для сетчатого армирования применяются сталь горячекатаная круглая гладкая класса А240 и проволока обыкновенная арматурная низкоуглеродистая класса В500. При соответствующем обосновании допускается применение других видов сталей, используемых для армирования железобетонных конструкций. Для поперечного армирования применяются квадратные или прямоугольные в плане сетки или сетки типа «зигзаг» (рис. 14.1, а, б). Сетки типа «зигзаг» укладываются в 2 смежных рядах кладки так, чтобы направление стержней в них было взаимно перпендикулярным. Такая пара по несущей способности считается равноценной одной прямоугольной. Сетки «зигзаг» состоят из нечетного числа стержней. (рис. 14.1, в). Размеры ячеек сетки с₁, с₂ принимаются не менее 30 мм и не более 120 мм, они также не должны превышать 1/3 наименьшего размера сечения в плане. Расстояние между сетками по высоте s не должно превышать 5 рядов кирпичной кладки из обыкновенного кирпича (40,0 см), 4 рядов кладки из утолщенного кирпича и 3 рядов кладки из керамических камней и должно быть не более наименьшего размера сечения. В противном случае эффективность сетчатого армирования снижается, и оно рассматривается как конструктивное. Диаметр стержней сеток принимается равным 3…8 мм. При диаметре стержней 6 мм и более применяется сетка типа «зигзаг» с целью недопущения чрезмерного увеличения толщины швов кладки. Швы кладки армокаменных конструкций должны иметь толщину, превышающую диаметр стержней не менее чем на 4 мм.

4.3.

N ≤ mg    Rsk  A
