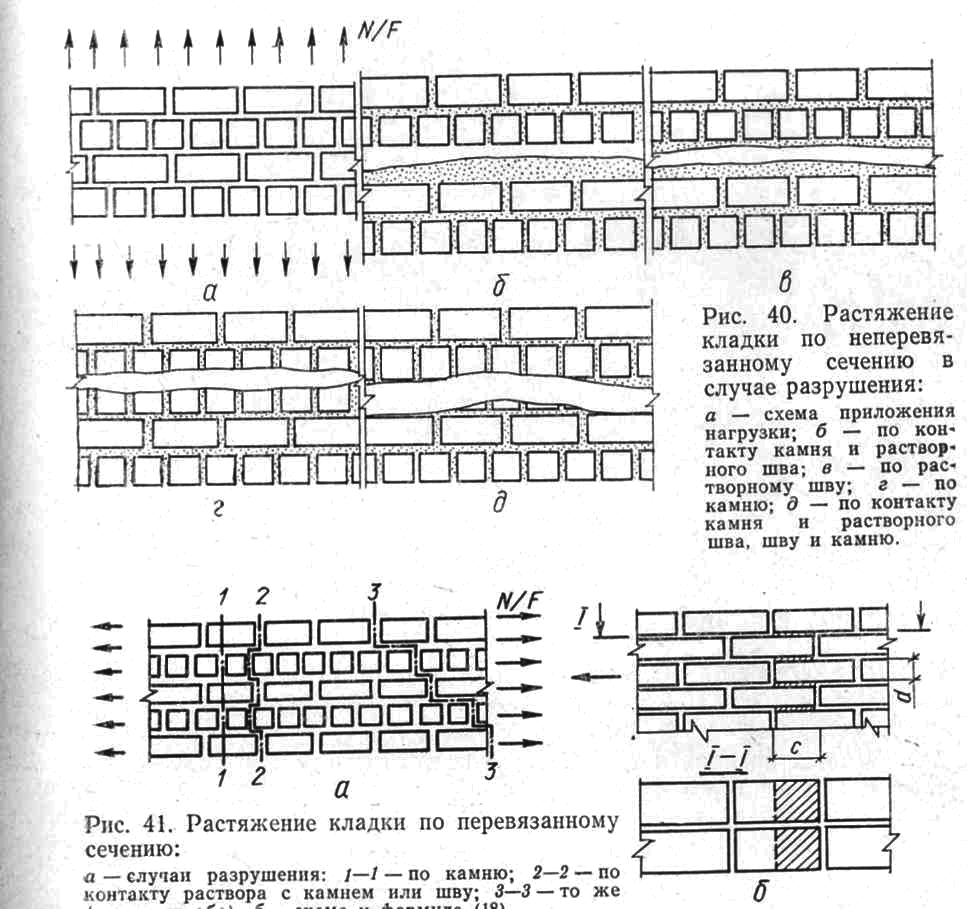

Растяжение.

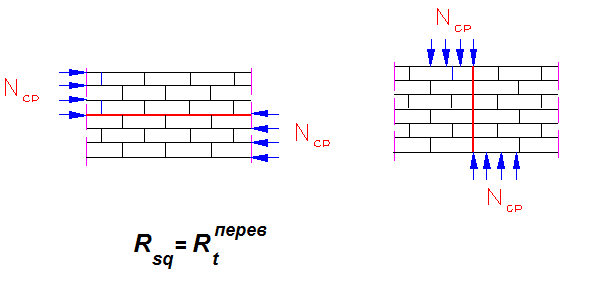

Срез кладки: а - по неперевязанному сечению б – по перевязанному

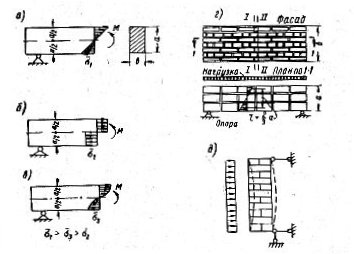

Разрушение при изгибе кладки происходит вследствие разрушения растянутой зоны. Каменная кладка является упруго-пластическим материалом, и эпюра напряжений в ней криволинейная (форма эпюры промежуточная между треугольной и прямоугольной; рис. 1,в) и, следовательно, возникающие в ней при изгибе краевые напряжения σ₃ должны быть меньшими, чем σ₁ по формуле сопротивления материалов. так называемое расчетное сопротивление кладки при изгибе кладки R_р.и., на 33 - 50% выше расчетного сопротивления кладки при осевом растяжении R_р, т. е.

 R_р.и = 1,33÷1,5 R_р . (4)

При расчете же идеально упругих материалов принимают  R_р.и = R_{р .}

3.1. Стадии ндс каменной кладки при сжатии

(а – первая стадия, б – вторая стадия, в – третья стадия, г – разрушение кладки.

В первой стадии работы кладка трещин не имеет.)

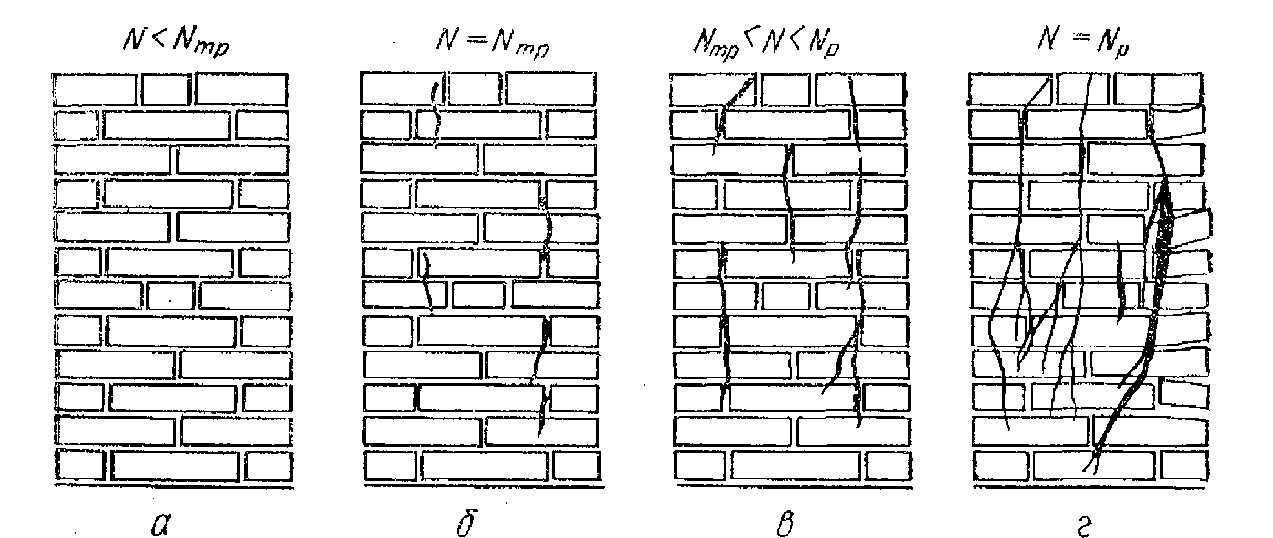

1-ая стадия работы (рис. 1,а) соответствует присутствию в кладке таких напряжений, при которых пока отсутствуют видимые следы ее повреждения. Переход  кладки во 2-ую стадию работы (рис. 1,б) связан с появлением незначительных трещин в отдельных кирпичах. Величина нагрузки, вызывающей появление первых трещин, зависит от конструкции каменной кладки, механических свойств кирпича и деформационных свойств раствора. Деформационные свойства раствора в свою очередь зависят от вида и возраста раствора (т.е. возраста каменной кладки). Цементные растворы наиболее жесткие; известковые, напротив, наиболее деформативны. увеличение возраста кладки приводит к снижению деформативности раствора. Чем меньше деформативность раствора, тем более хрупкой оказывается кладка, т.е. тем ближе величины нагрузок, соответствующих появлению первых трещин (Nтр),  к  полному  разрушению кладки (Np). Средние отношения  Nтр/Np  для кирпичной кладки представлены в табл.1.

N ≤ mgRA

3.2. Расчет каменной кладки на центральное сжатие

N - расчетная продольная сила в сечении;

R - расчетное сопротивление сжатию кладки, определяемое по табл. 2-9 СНиП;

j× - коэффициент продольного изгиба, определяемый по табл. 18 СНиП в зависимости от гибкости элемента l и упругой характеристики кладки a;

A - площадь сечения элемента;

mg - коэффициент, учитывающий влияние длительной нагрузки и определяемый по формуле при eog = 0;

• - коэф., принимаемый по табл. 20 СНиП в зависимости от вида кладки и гибкости элемента;

Ng - расчетная продольная сила от действия длительных нагрузок.

3.4. Расчет каменной кладки на внецентренное сжатие

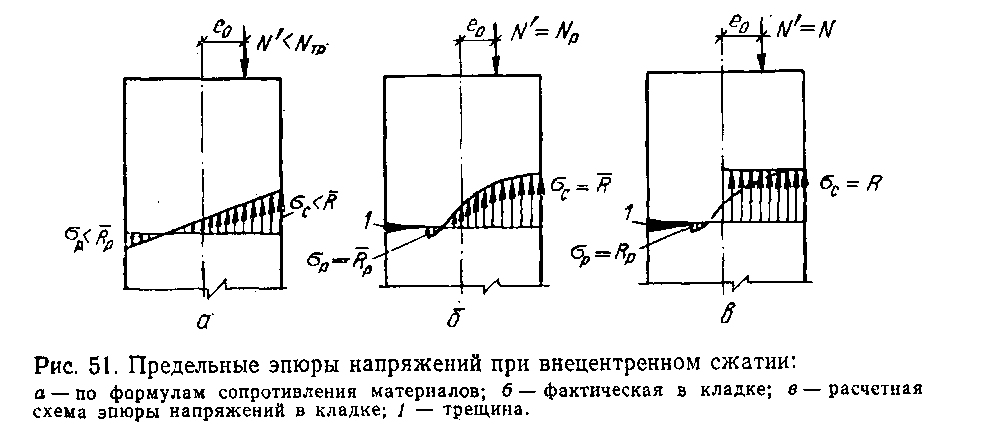

А - площадь сечения элемента;h - высота сечения элемента в плоскости действия изгибающего момента;  - коэф. продольного изгиба для всего сечения в плоскости действия изгибающего момента, определяемый по расчетной высоте элемента l_o ; _с - коэф. продольного изгиба для сжатой части сечения, определяемый по фактической высоте элемента Н в плоскости действия изгибающего момента при отношении : _ или _

h_c и ic - высота и радиус инерции сжатой части поперечного сечения А_с в плоскости действия изгибающего момента; для прямоугольного сечения h_c=h - 2e_o

В кирпичной кладке при внецентренном сжатии кирпич, расположенный в сжатой зоне, подвергнут значительным растягивающим усилиям, возникающим из-за разницы поперечных деформаций кирпича и раствора. Незагруженная зона (или менее загруженная) сдерживает поперечные деформации сжатой юны кладки и тем самым снижает растягивающие напряжения в кирпиче, что и улучшает условия прочности кладки, несколько компенсируя отрицательное влияние эксцентрицитета
