1.Исходные данные

В соответствии с заданием в курсовом проекте необходимо запроектировать фундаменты для поста электрической централизации в двух вариантах: фундамент мелкого заложения на естественном основании и свайный фундамент. Схема здания представлена на рисунке1.1.

1111

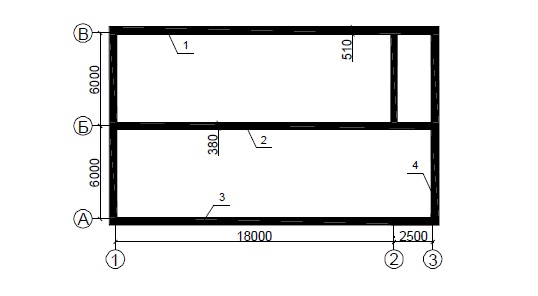

Рисунок 1.1 –Схема и разрез здания

Длина здания L =20.5 м

Высота здания H = 18,5 м

Ширина здания B = 12 м

Нагрузки действующие в плоскости разреза приведены в таблице 1.1

Таблица 1.1 – Нагрузки

Номер фундамента	Нагрузки
	N2, kH	M2, kH	Fh2, kH
1	410	-30	-
2	652	-	-
3	520	48	-

Вариант геологического разреза приведен в таблице 1.2

Таблица 1.2 – Геологический разрез

Номер геологического разреза	Номер грунта Отметка подошвы слоя				Отметка У.П.В
4	4 0,4	30 5,4	20 11,4	44	-5,400

Нормативные значения характеристик грунта приведены в таблице 1.3

Таблица 1.3 – Нормативные значения характеристик грунта

Номер грунта	Наименование грунта	Удельный вес , кН/м3	Удельный вес частиц грунта , кН/м3	Влажность W, доли единиц	Влажность на границе текучести W, %	Влажность на границе раскатывания Wp, %	Удельное сцепление С, кПа	Угол внутреннего трения , град	Модуль общей деформации Е, кПа
4	Растительный грунт	14,9	-	-	-	-	-	-	-
30	Глинистый грунт	20,0	27,2	0,13	17	13	42	24	35000
20	Песок	18,1	26,7	0,13	-	-	6	38	37000
44	Глинистый грунт	18,0	27,1	0,26	55	24	41	17	16000

Гранулометрический состав песчаных грунтов приведен в таблице 1.4

Таблица 1.4 – Гранулометрический состав песчаных грунтов

Номер грунтов	Размеры частиц, мм
	>10	10-5	5-2	2-1	1-0,5	0,5-0,25	0,25-0,1	<0,1
20	-	1	12	11	14	15	30	17

Песок средней крупности.

Проектирование фундамента ведется в городе Благовещенск. Положение грунтовых вод = -5,400, глубина промерзания = 215. На рисунке 1.2 представлен геологический разрез.

Рисунок 1.2 – Геологический разрез
