8.4 Підготовка звіту по роботі

Звіт з лабораторної роботи повинен містити:

1. Схему заміщення лінії та вихідні дані для розрахунку режиму.

2. Результати розрахунку режиму.

3. Графічні залежності параметрів режиму від потужності навантаження лінії.

4. Аналіз режимів роботи лінії.

8.5 Контрольні запитання для самоперевірки

1. Як розрахувати напругу в кінці лінії у першому наближенні за заданою напругою на початку і потужністю навантаження в кінці?

2. Побудуйте графічні залежності параметрів режиму від потужності навантаження лінії.

3. Поясніть характер зміни параметрів режиму від потужності навантаження лінії.

4. Як впливає зарядна потужність лінії на параметри режиму?

5. Як виконати розрахунок режиму лінії в два етапи?

6. Як розрахувати втрати потужності в лінії, від чого вони залежать?

7. Як розрахувати втрату напруги в лінії, від чого вона залежить?

8.Як задати точність розрахунку режиму роботи лінії методом послідовних наближень?

Лабораторна робота №9

Аналіз режиму неробочого ходу лінії електропередавання

9.1 Мета роботи

Основною метою роботи є дослідження режиму неробочого ходу лінії електропередавання за заданою напругою на початку і вимкненому навантаженні в кінці лінії.

9.2 Основні теоретичні відомості

Розрахунок режиму неробочого ходу трифазної лінії районної мережі здійснюють на підставі однофазної схеми заміщення, зображеної на рисунку 9.1,а.

а - схема заміщення; б - векторна діаграма напруг

Рисунок 9.1 - Схема заміщення і векторна діаграма

напруг неробочого ходу лінії районної мережі

Фазну напругу на початку лінії визначимо за другим законом Кірхгофа як

, (9.1)

де - фазна напруга в кінці лінії;

- ємнісний струм в кінці лінії;

- повний опір лінії.

Побудуємо векторну діаграму лінії (рисунок 6.1, в). У режимі неробочого ходу струм навантаження лінії і по лінії буде протікати тільки ємнісний струм , який випереджує напругу на 90⁰. Вектор спаду напруги на активному опорі лінії збігається за фазою зі струмом , а вектор спаду напруги на індуктивному опорі – випереджує цей струм на 90°. Додавши до вектора спади напруг на активному та індуктивному опорах згідно з виразом (9.1), отримаємо вектор фазної напруги на початку лінії.

Як видно з векторної діаграми, побудованої для ре­жиму неробочого ходу лінії (рисунок 9.1, б), напруга в кінці лінії є вищою, ніж напруга на початку лінії.

Розрахунок режиму неробочого ходу лінії виконують на підставі схеми заміщення (рисунок 9.2), прирівнявши потужність навантаження в кінці лінії нулю.

Рисунок 9.2 –Схема заміщення лінії для

розрахунку режиму неробочого ходу

Розрахунок режиму неробочого ходу лінії виконують у наступній послідовності.

Визначаємо зарядну потужність в кінці лінії

. (9.2)

Розраховуємо потужність в кінці послідовної вітки схеми заміщення

. (9.3)

Обчислюємо втрати потужності в лінії

. (9.4)

Визначаємо потужність на початку послідовної вітки схеми заміщення

. (9.5)

Розраховуємо напругу на початку лінії з врахуванням поздовжньої і поперечної складових спаду напруги

. (9.6)

Розраховуємо зарядну потужність на початку лінії

. (9.7)

Обчислюємо повну потужність на початку лінії

. (9.8)

У лініях надвисоких напруг з великими ємнісними струмами можливі значні підвищення напруги в режимах малих наван­тажень і неробочого ходу. Для обмеження перенапруг у цих режимах здійснюють компенсацію ємнісних струмів з використанням шунтових реакторів (рисунок 9.3).

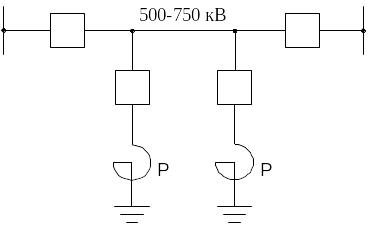

Рисунок 9.3 - Компенсація ємнісних струмів лінії електропередавання надвисокої напруги
