6.4 Підготовка звіту по роботі

Звіт з лабораторної роботи повинен містити:

1. Схему заміщення лінії та вихідні дані для розрахунку режиму.

2. Результати розрахунку режиму.

3. Векторні діаграми лінії для фазних і лінійних напруг, побудовані в масштабі.

4. Аналіз режиму роботи лінії.

6.5 Контрольні запитання для самоперевірки

1. Як розрахувати напругу на початку лінії за заданими параметрами режиму в кінці?

2. Побудуйте векторну діаграму напруг лінії при активно–індуктивному навантаженні.

3. Що називають втратою напруги в лінії?

4. Як розрахувати втрату напруги в лінії?

5. Що називають спадом напруги в лінії, як його розрахувати?

6. Як визначити втрати потужності в лінії через струм навантаження?

7. Як розрахувати втрати потужності в лінії через потужність навантаження і напругу?

8. Як визначити потужність на початку лінії?

9. Як розрахувати кут зсуву фаз між напругою на початку і в кінці лінії?

10. Як розрахувати параметри схеми заміщення лінії?

11. Від чого залежать втрати потужності і втрата напруги в лінії?

Лабораторна робота №7

Аналіз режиму роботи лінії електропередавання за заданою потужністю і напругою в кінці і врахуванням зарядної потужності лінії

7.1 Мета роботи

Основною метою роботи є дослідження режиму роботи лінії електропередавання за заданою потужністю навантаження і напругою в кінці і врахуванням зарядної потужності лінії.

7.2 Основні теоретичні відомості

Під час розрахунку режиму лінії з врахуванням ємнісної провід­ності (рисунок 7.1, а), крім спаду напруги від струму наванта­ження , потрібно врахувати спад напруги в лінії від ємніс­ного струму , зумовленого ємнісною провідністю лінії b/2 .

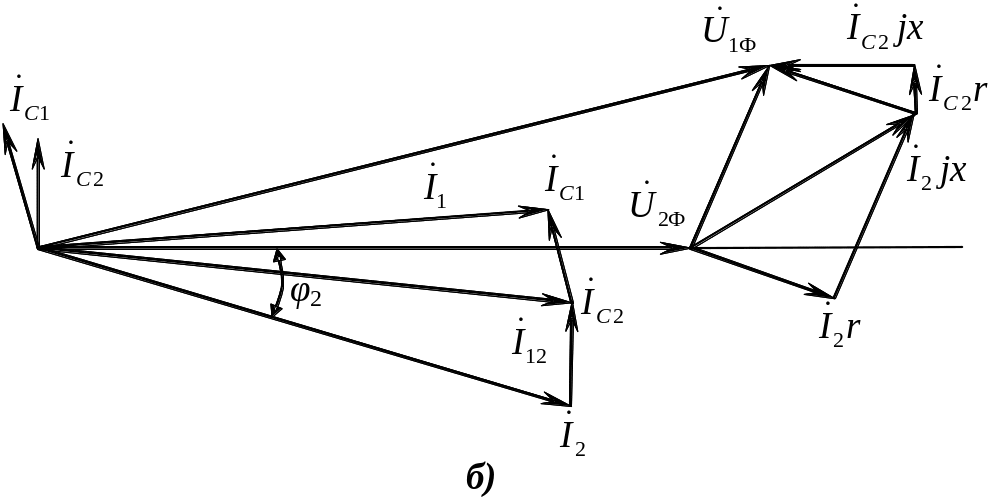

Через активний та реактивний опори лінії протікає струм , який дорівнює геометричній сумі струмів та . На рисунку 7.1, в зображена векторна діаграма лінії, де спади напруг в опорах r , х лінії враховані окремо від кожної з цих складових струму. Як видно з цієї діаграми, ємнісний струм лінії зменшує втрату напруги в ній, при цьому поздовжня складова спаду напруги ∆Uф зменшується, а поперечна складова δUф збіль­шується.

Нагадаємо, що всі значення векторів напруг під час побудови векторної діаграми напруг повинні бути відкладені в однаковому масштабі з метою оцінки реального співвідношення між величинами напруг.

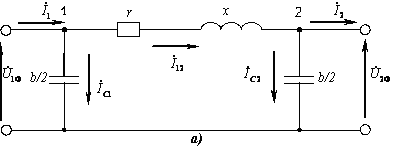

а, б - схеми заміщення; в - векторна діаграма напруг для режиму активно-індуктивного навантаження

Рисунок 7.1 - Схеми заміщення і векторна діаграма

напруг лінії районної мережі

Розрахунок режиму лінії з врахуванням ємнісної провідності при заданому навантаженні і напрузі U2 в кінці виконаємо на підставі схеми заміщення, зображеної на рисунку 7.2, б, у якій замість ємнісної провідності врахована ємнісна (зарядна) потужність на початку і в кінці лінії.

Послідовність розрахунку режиму лінії з врахуванням зарядної потужності наступна.

Визначаємо зарядну потужність в кінці лінії

. (7.1)

Розраховуємо потужність в кінці послідовної вітки схеми заміщення

. (7.2)

Обчислюємо втрати потужності в лінії

. (7.3)

Визначаємо потужність на початку послідовної вітки схеми заміщення

. (7.4)

Розраховуємо напругу на початку лінії з врахуванням поздовжньої і поперечної складових спаду напруги

. (7.5)

Розраховуємо зарядну потужність на початку лінії

. (7.6)

Обчислюємо повну потужність на початку лінії

. (7.7)
