15.3 Порядок виконання роботи
1. Ознайомитися з алгоритмом і особливостями роботи програми “SITKA”.
2. Для схеми, зображеної на рисунку 6.2,а, підготувати ви-хідні дані для розрахунку на комп’ютері згідно із заданим варіантом.
3. Для графа мережі, зображеного на рисунку 6.2,б, де секційні вимикачі задані ділянками нульової довжини, скласти матрицю сполучень (таблиця 6.1).
4. Ввести вхідні дані в комп’ютері, прийнявши однаковими модулі і фази напруг джерел живлення. Переглянути вхідну інформацію на екрані монітора і за необхідності відредагувати її.
5. Розрахувати нормальний режим роботи мережі для заданого місця розмикання. Роздрукувати вхідні дані та результати розрахунку.
6. Розрахувати оптимальний потокорозподіл. Переглянути і роздрукувати результати розрахунку.
7. Змінити задане місце розмикання на оптимальне. Розрахувати нормальний режим роботи мережі. Переглянути і роздрукувати результати розрахунку.
8. Розрахувати оптимальний потокорозподіл і визначити оптимальне місце розмикання мережі, збільшивши рівень напруги на шинах ПС-1 на 10%.
9. Розрахувати нормальний режим роботи мережі для вибраного в п.8 оптимального місця її розмикання.
10. У режимі перегляду вхідної інформації збільшити за допомогою редактора модулі напруг джерел на 5%. Повторити розрахунок згідно з п. 7.

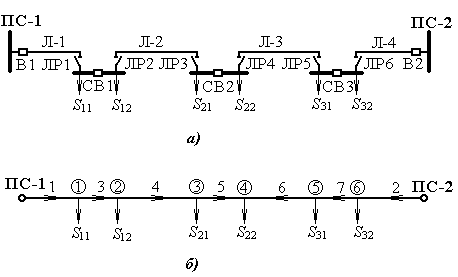

Рисунок 15.2 - Розрахункова схема (а) і граф мережі (б)
Таблиця 15.1 – Матриця сполучень розрахункового графа мережі
Номер ділянки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Початок ділянки |
ПС-1 |
ПС-2 |
1 |
2 |
3 |
5 |
6 |
Кінець ділянки |
1 |
6 |
2 |
3 |
4 |
4 |
5 |
Вихідні дані для розрахунку наведені в таблицях 15.2, 15.3.
Марка проводу |
Л-4 |
АС-70 АС95 АС-70 АС-90 АС-70 АС-50 АС-50 АС-150 АС-150 АС-95 АС-95 АС-95 АС-70 АС-50 АС-120
|
Л-3 |
АС-50 АС-70 АС-70 АС-70 АС-50 АС-70 АС-90 АС-120 АС-120 АС-70 АС-70 АС-50 АС-50 АС-50 АС-70 |
|
Л-2 |
АС-70 АС-50 АС-95 АС-120 АС-70 АС-70 АС-120 АС-120 АС-120 АС-70 АС-50 АС-70 АС-70 АС-50 АС-50
|
|
Л-1 |
АС-95 АС-70 АС95 АС-120 АС-95 АС-95 АС150 АС-120 АС-150 АС-120 АС-95 АС-95 АС-120 АС-70 АС-95
|
|
Довжина лінії, км |
Л-4 |
1,3 0,9 1,2 0,9 1,1 0,7 5 4 4 1 1,1 1,5 1 0,7 0,5 |
Л-3 |
0,7 0,7 0,9 1,2 1,3 1 5 8 3 0,5 1 0,8 0,9 0,4 0,9 |
|
Л-2 |
1,1 1,3 1 ,4 0,8 0,9 5 7 4 0,9 1,3 0,3 0,4 1 0,4 |
|
Л-1 |
0,9 1,1 1,3 1,4 1 1,5 5 7 6 0,7 0,9 0,6 1,3 0,8 1 |
|
Напруга на шинах підстанцій, кВ |
6 6 6 10 10 10 35 35 35 6 6 6 10 10 10 |
|
Варіант |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
Таблиця 15.2– Вихідні дані до лабораторної роботи №15 |
-
Розрахункові навантаженя підстанцій
Q32, Мвар
0,4
0,3
0,2
0,4
0,3
0,5
0,7
2
1,5
0,5
0,35
0,4
0,5
0,3
0,5
Р32, МВт
0,7
0,5
0,4
0,8
0,7
1
1,5
3
3
1
0,7
0,6
0,9
0,6
0,9
Q31, Мвар
0,4
0,3
0,2
0,3
0,3
0,5
0,7
3
1,5
0,5
0,35
0,4
0,5
0,3
0,5
Р31, МВт
0,7
0,5
0,5
0,7
0,7
1
1,5
4
3
1
0,7
0,6
0,9
0,6
0,9
Q22, Мвар
0,3
0,1
0,3
0,5
0,4
0,6
1
1
2
0,3
0,2
0,5
0,4
0,4
0,4
Р22, МВт
0,6
0,4
0,6
1,1
0,8
1,2
2
2,5
4
0,7
0,4
0,8
0,8
0,7
0,7
Q21, Мвар
0,3
0,1
0,2
0,5
0,4
0,6
1
1,5
2
0,3
0,2
0,5
0,5
0,3
0,4
Р21, МВт
0,6
0,4
0,5
1,1
0,8
1,2
2
3
4
0,7
0,5
0,8
0,9
0,7
0,7
Q12, Мвар
0,5
0,4
0,3
0,4
0,5
0,3
1,5
2
1
0,4
0,4
0,3
0,5
0,4
0,5
Р12, МВт
0,7
0,7
0,6
0,8
1
0,8
3
4
2,5
0,9
0,8
0,7
1
0,9
1
Q11, Мвар
0,5
0,4
0,3
0,4
0,5
0,3
1,5
2
1
0,4
0,4
0,3
0,5
0,4
0,6
Р11, МВт
0,7
0,8
0,6
0,9
1,1
0,8
3
4
2,5
0,9
0,8
0,7
1
0,9
1,1
Варіант
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
