12.3 Порядок виконання роботи

1.  Ознайомитися з теоретичними положеннями.

2. Для заданого варіанта вихідних даних (таблиця 11.1) розрахувати режими роботи лінії на на комп’ютері:

- за відсутності поздовжньої компенсації індуктивного опору лінії;

- за часткової поздовжньої компенсації, що становить 50 % від індуктивного опору лінії;

- за повної компенсації індуктивного опору лінії.

12.4 Підготовка звіту по роботі

Звіт з лабораторної роботи повинен містити:

1.  Розрахункову схему лінії з УПК та вихідні дані для розрахунку.

2.  Схему заміщення лінії електропередавання з УПК.

3.  Результати розрахунку режимів на ЕОМ.

4.  Векторні діаграми напруг, побудовані в масштабі за розрахункозаданими параметрами режиму в кінці лінії для режимів част­кової (К_С =50%) і повної (К_С =100%) компенсації індуктивного опору.

5.  Залежності втрати напруги в лінії і напруги в кінці лінії від опору х_к .

6.  Залежність втрат реактивної потужності від опору х_к.

7.  Аналіз режимів роботи лінії.

12.5 Контрольні запитання для самоперевірки

1.  Для чого і як здійснюють поздовжню ємнісну компенсацію індуктивного опору лінії?

2.  Як визначити втрату напруги в лінії з поздовжньою ємнісною компенсацією її індуктивного опору?

3.  Як визначити напругу в кінці лінії з поздовжньою ємнісною компенсацією?

4.  Як визначити потужність УПК?

5.  У яких випадках поздовжня ємнісна компенсація є ефективною?

6. Як здійснюють захист УПК від перенапруг під час коротких замикань на лінії?

7. Як зміниться напруга в кінці лінії після збільшення ємності послідовно увімкнених в лінію конденсаторів?

8. Як визначити робочу напругу конденсаторів поздовжньої компенсації?

Лабораторна робота №13

13. Аналіз режимів розподільних електричних мереж

13.1 Мета роботи

Основною метою роботи є дослідження режимів розімкнених магістральних мереж та вибір оптимальних коефіцієнтів трансформації трансформаторів знижуваль­них підстанцій з використанням комп’ютера. Опис алгоритму та програми розрахунку розгалужених магістральних мереж наводиться в [3].

13.2 Порядок виконання роботи

1. Ознайомитися з алгоритмом і особливостями роботи програми розрахунку режимів розгалужених магістральних мереж.

2. Розрахувати на комп’ютері режим електричної мережі, схема якої зо­бражена на рисунку 13.1.

3. Розрахувати аварійний режим роботи мережі при вимкненні одного з кіл двоколової лінії Л - 1.

4. Розрахувати аварійний режим роботи мережі при вимкненні одного з трансформаторів двотрансформаторної під-станції ПС-1.

5. Розрахувати режим мережі при зниженні напруги в центрі живлення на 5% і відсутності регулювання напруги на трансформаторах підстанції ПС- 3.

Вихідні дані для розрахунку прийняти згідно з заданим варіантом (таблиці 13.1, 13.2) і напругою в центрі живлення U_А=116 кВ.

13.3 Підготовка звіту по роботі

Для оформлення звіту з лабораторної роботи потрібно:

1. Навести розрахункову схему електричної мережі.

2. Навести результати розрахунків режимів на комп’ютері.

3. Визначити коефіцієнти завантаження трансформаторів знижувальних підстанцій в нормальному та аварійному режимах роботи.

4. На підставі проведених розрахунків проаналізувати рівні напруг на шинах підстанцій.

5. Проаналізувати структуру втрат потужності в електричній мережі в нормальному та аварійному режимах.

6. Проаналізувати, як впливає зниження напруги в центрі живлення на параметри режиму.

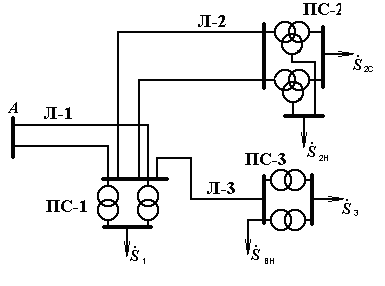

Рисунок 4.1 – Схема розгалуженої магістральної мережі
