22. Изменение давления при вытеснении одного продукта другим
В таком случае, предполагая процесс замещения нефтей квазистационарным и принебрегая протяжённостью зоны смеси, запишем уравнение Бернулли для участков трубопровода (см. рис. 5.20), занятых соответственно нефтью №1 и нефтью №2 [1].
(5.99)
где 1, 2 – плотности нефтей;
i1, i2 – гидравлические уклоны участков трубопровода, занятых соответствующей нефтью с киниматическими коэффициентами вязкости 1 и 2;
zгр –высотная отметка профиля трубопровода в месте контакта, удалённой от начала на длину lгр.

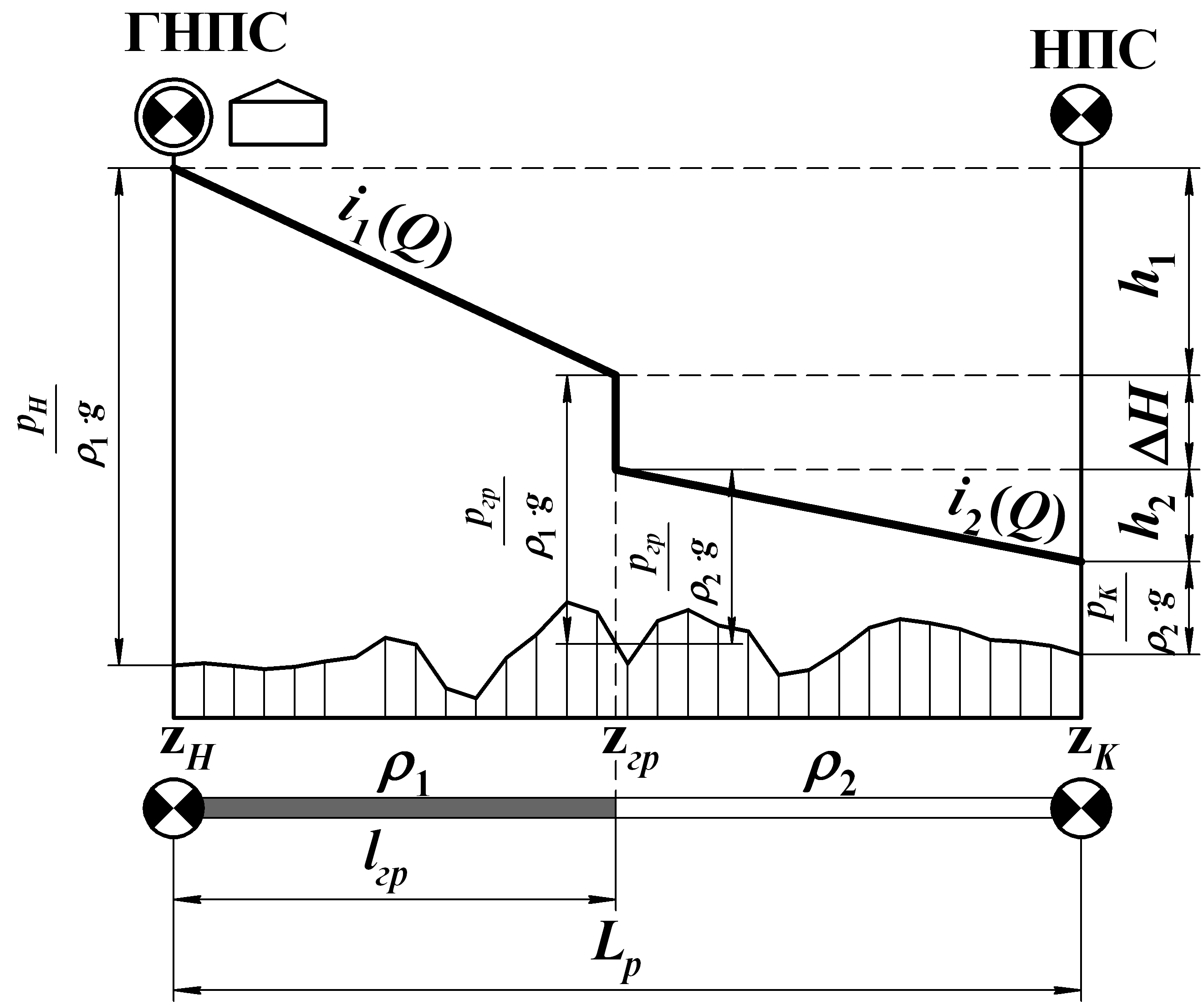

Рис. 5.20. Схема к гидравлическому расчёту участка МН
при вытеснении нефти №2 нефтью №1 (при 1<2)
Умножая первое уравнение системы (5.98) на 1, а второе на 2 складываем полученные выражения, тогда получим обобщенное уравнение Бернулли
,
(5.99)
из которого при известных значениях давления в начале pН и конце рK трубопровода, а также положения контакта lгр, zгр можно определить мгновенный расход Q(τ) и скорость движения контакта w(τ).
Если, сложив оба уравнения системы (5.98), исключить высотную отметку zгр, то получим обобщённое уравнения Бернулли
,
(5.100)
из которого можно определить давление pгр в месте контакта нефтей.
Из уравнения (5.100) и рис. 5.20 видно, что разность напоров между начальной и конечной точками не равна сумме гидравлических потерь на участках, занятых нефтью №1 и №2, т.е. в месте контакта нефтей с разными плотностями будет иметь место скачок напоров [2, 31]
.
(5.101)
Скачок напора Н=0, если 1=2; Н<0 (напор увеличивается скачком) если 1>2, т.е. более плотная нефть вытесняет менее плотную; Н>0 (напор уменьшается скачком) если 1<2, т.е. менее плотная нефть вытесняет более плотную.
23.Способы обнаружения мелких протечек.
Одним из условий эксплуатации магистральных нефтепроводов и нефтепродуктопроводов, с точки зрения охраны окружающей среды, является своевременное обнаружение и ликвидация аварийных утечек. Утечки могут возникать из-за коррозионного износа линейной части трубопровода, а также частичного или полного разрыва трубы вследствие воздействия нагрузок и напряжений, превышающих допустимые значения, заводских дефектов и других факторов.
Устройства для обнаружения утечек можно разделить на два вида: непосредственного и косвенного действия. Устройства непосредственного действия реагируют на появление транспортируемого нефтепродукта в грунте или на его поверхности. Устройства косвенного действия регистрируют изменение температуры грунта под действием вытекшего нефтепродукта, давления в трубопроводе, электрической емкости и др. Все эти устройства позволяют быстро выявлять крупные аварийные утечки. Для обнаружения небольших утечек устройства косвенного действия малопригодны, поэтому чаще всего применяются комбинации систем непосредственного и косвенного действия.
Утечки нефтепродуктов можно определять с помощью приборов, перемещающихся внутри трубопровода (внутренний контроль), а также вне него (внешний контроль).
Внутренний контроль проводят с помощью электромагнитных, ультразвуковых, акустических и других приборов, а также с помощью жидких, газовых и радиоактивных трассеров. В качестве приборов внешнего контроля используют датчики теплового, акустического, газового типов, перемещающихся вдоль трассы трубопровода. К этому же типу относятся приборы, регистрирующие изменение расхода нефтепродукта, давления, перегрузки электродвигателя и др.
