7. Параллельное соединение гп

При параллельном соединении трубопроводов потери давления во всех ветвях будут одинаковы, так как они имеют общую точку начала и конца. Потери давления во всем участке = потерям давления в любой из его ветвей.

При одинаковом перепаде давления пропускная способность любой ветви Q_i будет соответствовать диаметру трубопровода D_i. Пропускная способность всего участка = сумме пропускных способностей ветвей его cоставляющих:

Определение эквивалентного диаметра.

Уравнение для определения пропускной:

Суммируя пропускные способности ветвей, получаем:

Пропускная способность участка через эквивалентный диаметр:

Приравниваем правые части уравнений: откуда

Для квадратичного течения газа: откуда

Определение коэффициента расхода

Из уравнения коэффициента расхода:

Пропускная способность участка с одной стороны: с другой стороны:

Приравниваем правые части уравнений, получаем уравнение для определения коэффициента расхода участка:

7. Однониточный газопровод с путевыми отборами и подкачками

Газопровод состоит из участков, границами которых служат пункты отборов. Эти участки - простые трубопроводы. Отборы q₁, q₂, q₃ заданы, следовательно, заданы расходы на участках Q₁, Q₂, Q₃. Надо определить давления в узловых точках газопровода.

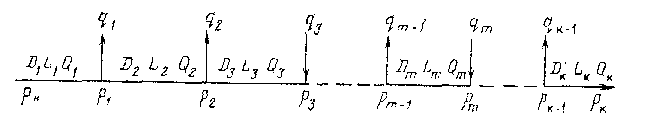

В соответствии со схемой:

- для первого участка для второго участка для m-го для ко­нечного

складываем эти уравнения, получаем

Давление в конце участка т: или в зависимости от того, какое давление известно — р_н или р_к.

Предварительно определяем коэффи­циенты гидравлического сопротивления λ_i (Q_i и D_i известны). Если отборы (подкачки) невелики, то целесообразным оказывается трубопровод постоянного диаметра: Режим течения газа квадратичный, коэффициенты гидравлического сопротивления на всех участках оди­наковы, получим:

Откуда определим диаметр D, т.к. коэффициент гидрав­лического сопротивления λ есть функция диаметра.

7. Определение числа кс и расстановка их по трассе мг

КС на трассе газопровода размещают с учетом технологических, экономических соображений. Расположение КС по трассе влияет на пропускную способность отдельных участков и газопровода в целом, а также на суммарную мощность КС. Пропускная способность газопровода тем больше, чем ближе к его началу расположены КС. При приближении КС к началу газопровода увеличиваются давления на входе станций, уменьшается подача КС, отнесенная к условиям всасывания, увеличивается степень сжатия КС, а значит, и пропускная способности газопровода. Повышается среднее давление на участках между станциями, что приводит к уменьшению затрат энергии на преодоление сил трения при движении газа по трубопроводу, так как снижается скорость движения газа. Максимально возможная пропускная способность газопровода при заданном числе КС с учетом ограничения давления нагнетания будет достигнута при таком расположении КС по трассе, когда на всех станциях давление нагнетания будет равно максимально допустимому р_max (р_д).

Длина участка зависит от перепада давления в нем.

Длина из уравнения пропускной способности:

Зная длину всего МГ L и длины участков можно определить теоретическое число КС

Число КС получится в виде неправильной дроби.

Округление в меньшую сторону приведет к снижению пропускной способности МГ и потребуется сооружение лупингов на всех участках газопровода, что при эксплуатации создаст дополнительные трудности.

При округлении числа КС в большую сторону пропускная способность МГ возрастет. Чаще всего число КС округляется в большую сторону. После округления уточняют длины участков.
