Измерение активного сопротивления обмоток трансформатора
При измерении сопротивления обмоток трансформатора постоянному току можно выявить следующие характерные дефекты:
- недоброкачественная пайка и плохие контакты в обмотке и в присоединении вводов;
- обрыв одного или нескольких из параллельных проводов в обмотках.
Измерение сопротивления обмоток производится методом вольтметра и амперметра на постоянном токе или мостом постоянного тока. Измерение сопротивления обмоток (ВН и НН) возможно проводить при помощи моста Р-333.
Величину тока в измеряемой цепи следует устанавливать не выше 15-20% от номинального тока обмотки. В противном случае из-за дополнительного нагрева увеличивается погрешность измерения. Измерение проводится на всех ответвлениях и всех фазах, как показано на рисунке 2.3.

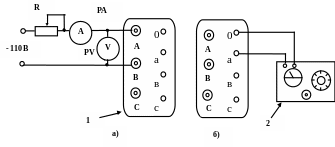

Рисунок 2.3 - Схемы измерения сопротивления обмоток трансформатора постоянному току: а) методом вольтметра и амперметра; б) мостовым методом; 1- трансформатор, 2 - мост постоянного тока
При наличии выведенной нейтрали (0) измерение производится между фазными выводами и нулем. Если нулевая (нейтральная) точка недоступна и обмотка соединена в «звезду», то сопротивление фазы можно определить по формуле 2.4, а при соединении в «треугольник» - по формуле 2.5.
При соединении обмоток в «звезду»:
для
фазы А -
для
фазы В-
(2.4)
для фазы С -
где RАВ, RBC, RCA - сопротивления на линейных зажимах А-В, В-С, С-А.
При соединении обмоток в треугольник:
,
(2.5)
,
.
Полученные значения сопротивления разных фаз при одном положении переключателя не должны отличаться более чем на 2% от сопротивления, полученного на соответствующих ответвлениях других фаз, или от значений заводских предыдущих эксплуатационных измерений, если нет особых оговорок в паспорте трансформатора.
Для сравнения измеренные сопротивления приводят к одной температуре 75 °С по следующим формулам:
Для
меди
, (2.6)
Для
алюминия
,
(2.7)
где R75- сопротивление, соответствующее нормальной температуре обмотки t75;
R1- сопротивление, соответствующее температуре t1 ;
t1 - температура, при которой получена величина R1.
При приведении сопротивления обмотки к температуре 75 °С выражение (2,6) можно преобразовать к следующему виду:
(2.8)
Для облегчения пользования формулой (2.7) в таблице 2.6 даны значения коэффициента «к» для температур от 0 до 75 °С.
Таблица 2.6- Значения «к» при различных температурах
t1, 0С |
к |
t1, 0С |
к |
t1, 0С |
к |
t1, 0С |
к |
t1, 0С |
к |
0 |
1,3191 |
16 |
1,235 |
32 |
1,161 |
48 |
1.0954 |
64 |
1,0367 |
I |
1,3135 |
17 |
1,2301 |
33 |
1,1567 |
49 |
1,0915 |
65 |
1,0333 |
2 |
1,308 |
18 |
1,2252 |
34 |
1,1524 |
50 |
1,0877 |
66 |
1,0299 |
3 |
1,3025 |
19 |
1,2204 |
35 |
1,1481 |
51 |
1,0839 |
67 |
1,0264 |
4 |
1,297 |
20 |
1,2156 |
36 |
1,1439 |
52 |
1,0801 |
68 |
1,0231 |
5 |
1,2916 |
21 |
1,2109 |
37 |
1.1397 |
53 |
1,0763 |
69 |
1,0197 |
6 |
1,2863 |
22 |
1,2062 |
38 |
1,1355 |
54 |
1.0726 |
70 |
1,0163 |
7 |
1,2809 |
23 |
1,2015 |
39 |
I.I3I3 |
55 |
1,0689 |
71 |
1,013 |
8 |
1,2757 |
24 |
1,1969 |
40 |
1,1272 |
56 |
1,0652 |
72 |
1,0097 |
9 |
1.2704 |
25 |
1,1923 |
41 |
I.I23I |
57 |
1,0616 |
73 |
1,0064 |
10 |
1,2653 |
26 |
1,1877 |
42 |
1,1191 |
58 |
1,058 |
74 |
1,0032 |
11 |
1,2601 |
27 |
1,1832 |
43 |
1,1151 |
59 |
1,0544 |
75 |
1,0 |
12 |
1.255 |
28 |
1,1787 |
44 |
1.111 |
60 |
1.0508 |
|
|
13 |
1,250 |
29 |
1,1742 |
45 |
I.I07I |
61 |
1,0472 |
|
|
14 |
1.2449 |
30 |
1,1698 |
46 |
1,1032 |
62 |
1,0437 |
|
|
15 |
1,24 |
31 |
1,1654 |
47 |
1,0992 |
63 |
1,0402 |
|
|
Данные измерений следует занести в таблицу 2.7.
Таблица 2.7- Сопротивления обмоток постоянному току
Положение переключателя |
Опыт |
Расчет |
|||||||||
НН |
ВН |
при t1= 0С |
при t1=75 0C |
||||||||
Rао |
Rво |
Rco |
RAB |
RBC |
RCA |
RA |
RB |
RC |
RHH |
RВН |
|
I II III |
|
|
|
|
|
|
|
|
|
|
|
На основании проведенного осмотра и испытаний заполняется ведомость дефектов трехфазного силового трансформатора. Согласно этой ведомости определяется объем ремонта, необходимые материалы и его стоимость.
Ведомость дефектов
трехфазного силового трансформатора
Заказ №____________ Заказчик ____________________________________
Год выпуска _________________ Завод - изготовитель __________________
Тип______________Мощность___________кВА Ток ____________
Напряжение: ВН ________ кВ; НН ________ кВ.
Система охлаждения ___________ Род установки ________________
Выведен в ремонт по причине_________________________________
Дата приемки в ремонт _____________________________________
Наличие масла в баке _____________________
Состояние отдельных элементов и деталей трансформатора:
Бака __________________________________________________
Радиатора ______________________________________________
Уплотнения______________________________________________
Расширителя_____________________________________________
Газового реле ___________________________________________
Крышки _______________________________________________
Выводы ВН ___________________ Выводы НН _______________
Переключателя _________________________________________
Магнитопровода ________________________________________
Изоляция:
Главная ____________________ витковая __________________
Обмотка ВН: тип _______________ изоляция _______________
Состояние меди (алюминия) ___________________________
Дополнительные данные осмотра
________________________________________________________
Заключение __________________________________
